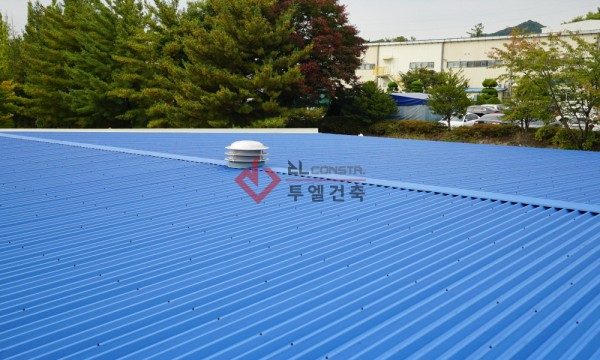

*위 사진은 썸네일용 사진입니다.
본 현장은 충북 제천시에 위치한 대형생산공장입니다.
이름만 들어도 누구나 알 수 있는 굴지의 기업으로,
감사하게도 저희 투엘건축에 공사를 의뢰해주셨습니다.
총 지붕면적은 6,100m2(1,845평)이며,
기존 지붕 경사는 약 1~2도로 완만한 경사도에
기존 지붕 경사는 약 1~2도로 완만한 경사도에
우레탄 판넬 위 E.P.D.M(고무재질) 방수 시트로 마감되어
배수가 원할하지 않고 국소부위 물고임현상이 심각하여
고질적인 누수가 발생되어 왔던 현장입니다.
배수가 원할하지 않고 국소부위 물고임현상이 심각하여
고질적인 누수가 발생되어 왔던 현장입니다.

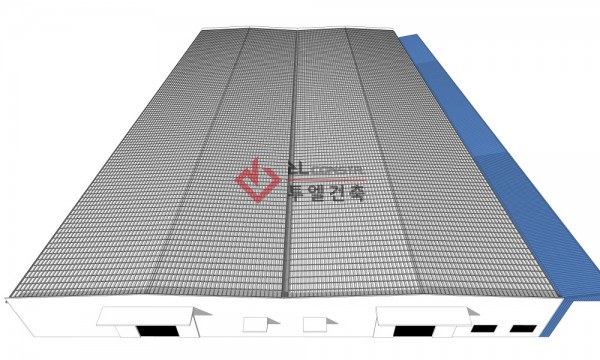

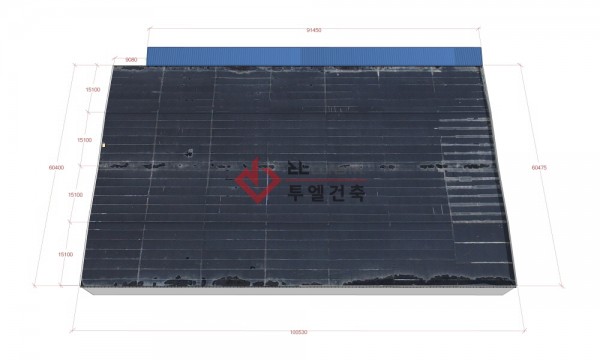

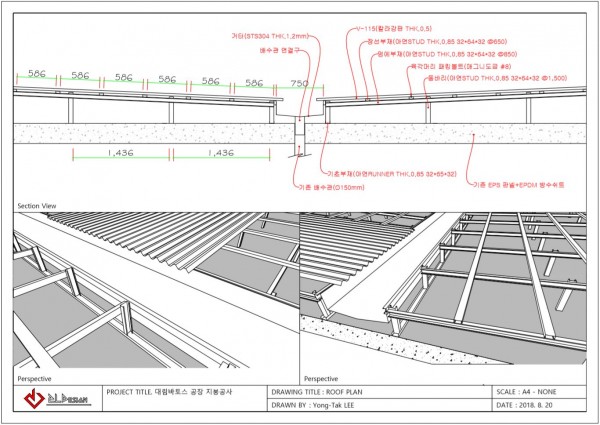

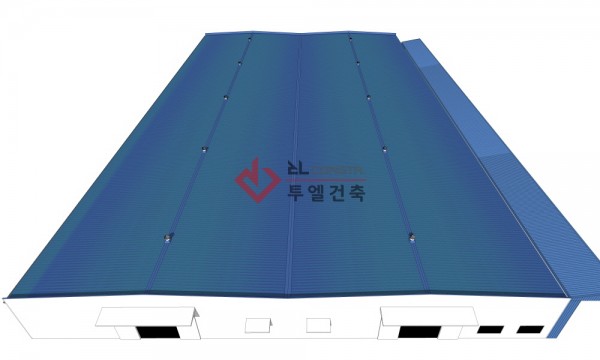

공사 전 작도된 3D조감도와 시공단면도입니다.
실측도 - 골조틀 - 칼라강판 V-115
마감까지 단계별로 구현해 보았습니다.
마감까지 단계별로 구현해 보았습니다.
저희 투엘건축은 어떠한 공사든지 철저한 사전 설계와
이를 도면화하는일을 빠짐없이 진행합니다.
이를 도면화하는일을 빠짐없이 진행합니다.

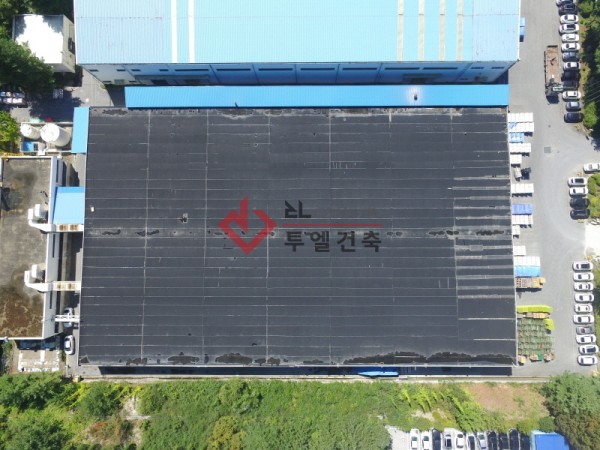

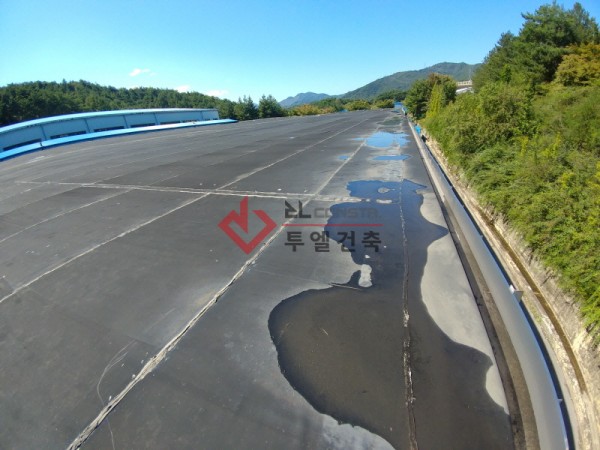

다음은 공사 전 드론으로 촬영한 현장 실측사진입니다.

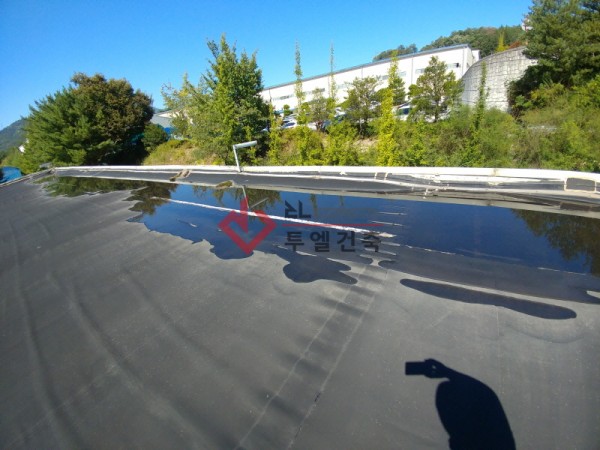

EPDM방수시트의 이음부위와 군데군데 고여있는 빗물,
EPDM방수시트의 이음부위와 군데군데 고여있는 빗물,
먼지자국등이 눈에 들어옵니다.

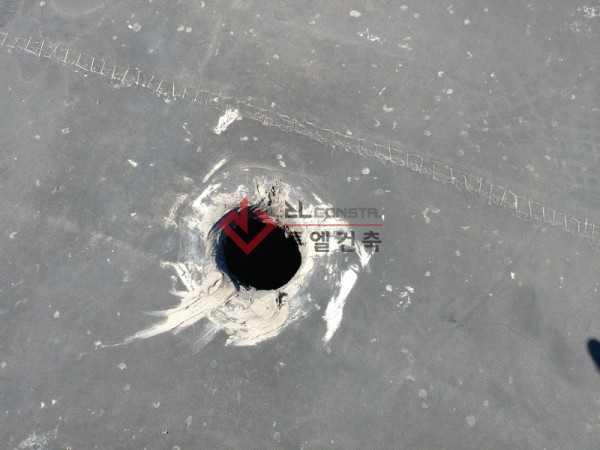

큰 면적의 지붕에 걸맞지 않은 턱없이 작은 배수구 구멍입니다.
하부로 이어지는 배수관은 Ø150mm로 작지않는 크기이지만
상부 초입 구멍이 너무나도 작습니다.
상부 초입 구멍이 너무나도 작습니다.
약한 경사도와 늘어지고 처지는 고무재질의 방수시트는
물고임현상이 쉽게 발생합니다.

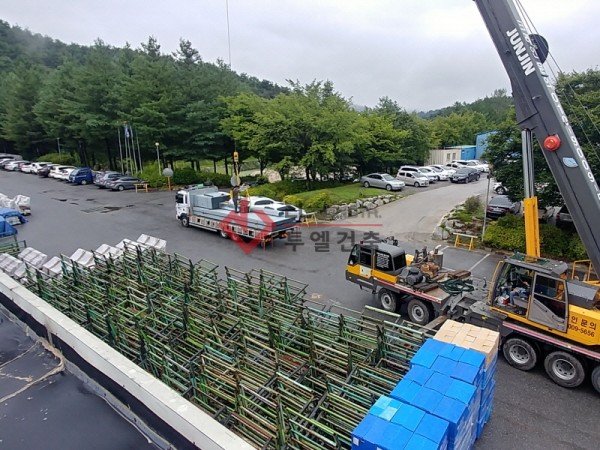

공사 착공일입니다.

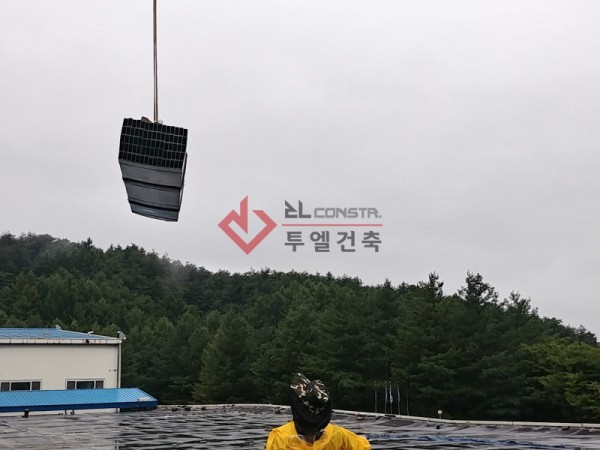

50t급 하이드로크레인을 사용하여
골조에 쓰여질 자재를 올리는 모습입니다.
본 현장의 골조 자재는 목재가 아닌 조립형 아연경량스틸
부재를 사용합니다. 목재와 아연경량스틸의 장단점은 뚜렷하며
아연경량스틸의 장점은
1. 말 그대로 경량화되어 하중이 적지만
(기존 목재의 약 75% 미만) 튼튼하며,
2. 피스 체결 공법으로 용접(WELDING)작업의 번거로움을
줄이고(화재걱정 無) 내진 설계에 적합하며,
3. 공기, 온도, 습도, 양분의 영향을 받아 부패가 진행되는
부재를 사용합니다. 목재와 아연경량스틸의 장단점은 뚜렷하며
아연경량스틸의 장점은
1. 말 그대로 경량화되어 하중이 적지만
(기존 목재의 약 75% 미만) 튼튼하며,
2. 피스 체결 공법으로 용접(WELDING)작업의 번거로움을
줄이고(화재걱정 無) 내진 설계에 적합하며,
3. 공기, 온도, 습도, 양분의 영향을 받아 부패가 진행되는
목재와는 달리 부패나 변형이 전혀 없으며,
아연 함유량(180g/m2)이 높아 부식에 강합니다.
4. 후에 사용연한이 다 되어 철거시 폐기. 소각해야만 하는
목재와는 달리 재활용이 가능한점도
환경적으로나 경제적으로 큰 장점입니다.
이미 투엘건축에서는 아연경량스틸을 이용한
골조시공의 선두자로서 수많은 경험과
골조시공의 선두자로서 수많은 경험과
검증된 기술을 보유하고 있습니다.

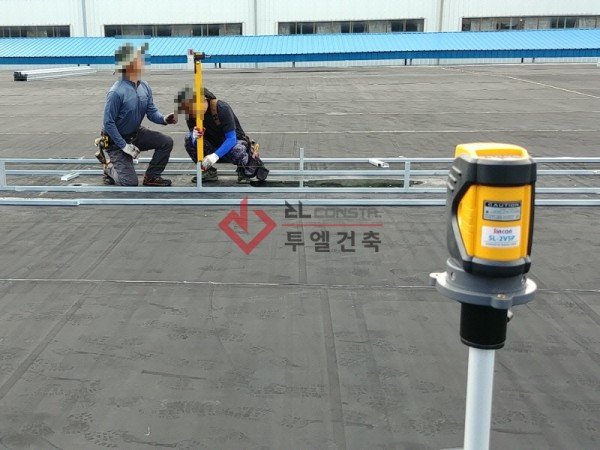

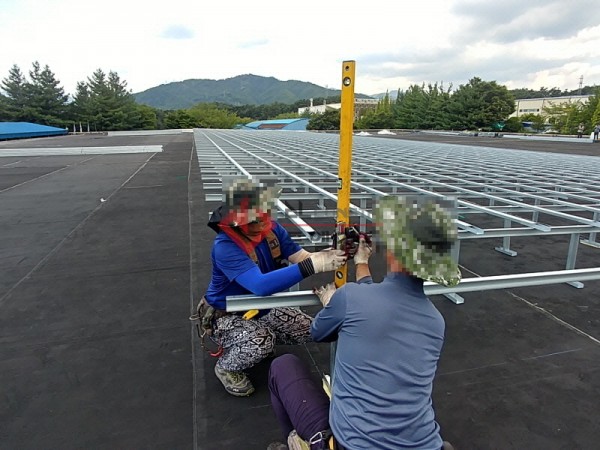

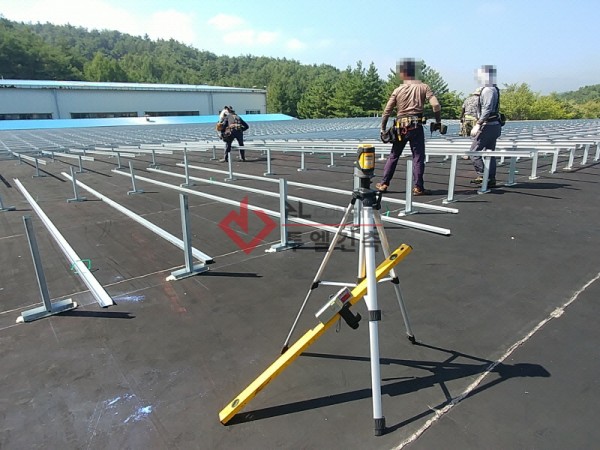

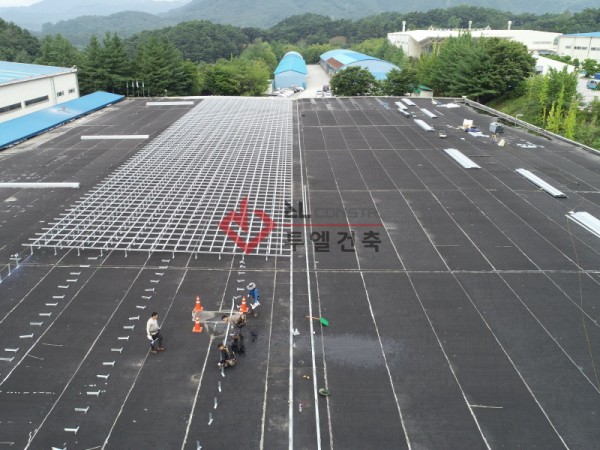

전자 수평레벨기를 이용하여
지붕틀 골조의 기초작업을 하는 모습입니다.

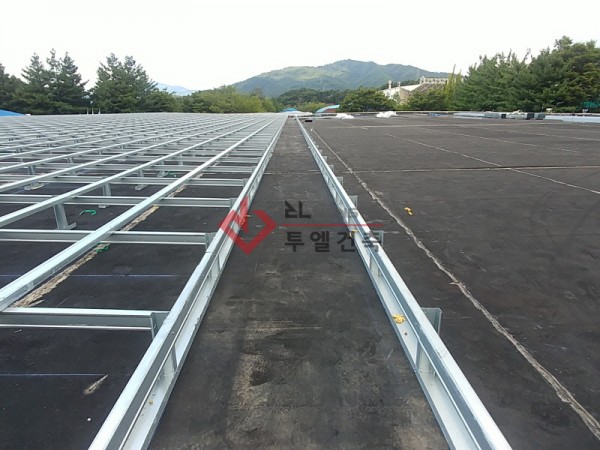

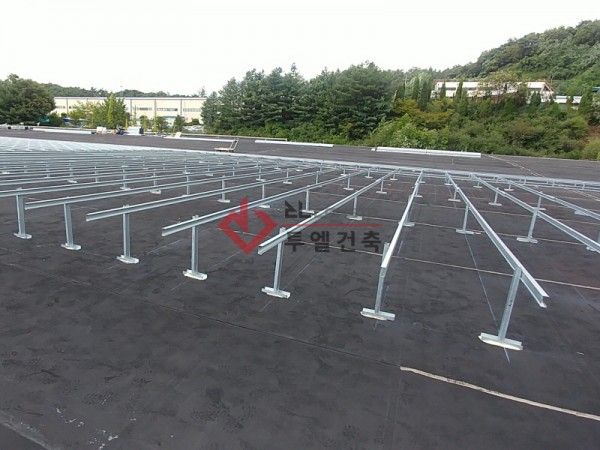

세로부재(멍에틀)와 기둥부재(동바리)를 시공하는 모습입니다.

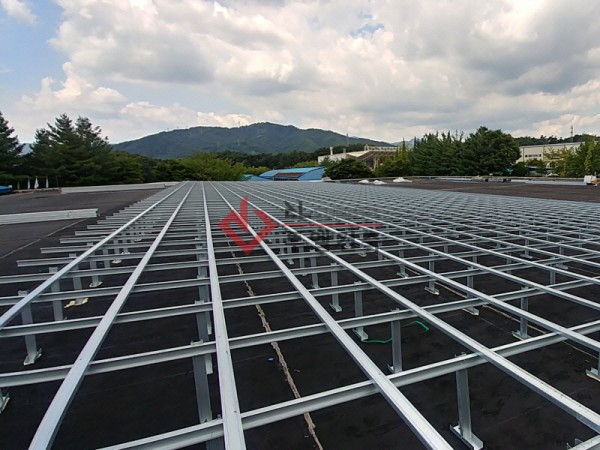

세로부재(멍에틀) 시공 후,
가로부재(장선틀)까지 시공한 모습입니다.
전자 수평레벨기를 이용하여
지붕틀 골조의 기초작업을 하는 모습입니다.
세로부재(멍에틀)와 기둥부재(동바리)를 시공하는 모습입니다.
세로부재(멍에틀) 시공 후,
가로부재(장선틀)까지 시공한 모습입니다.

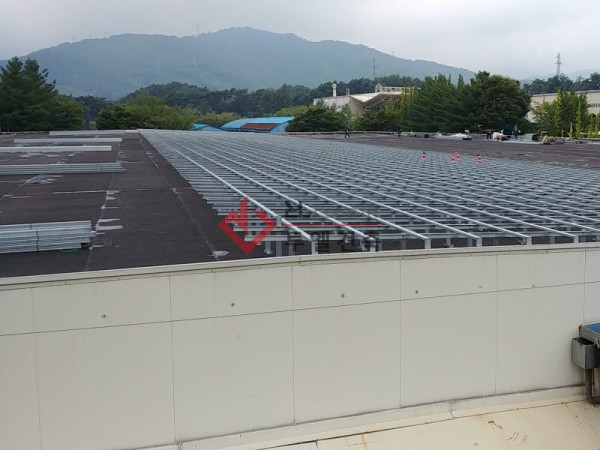

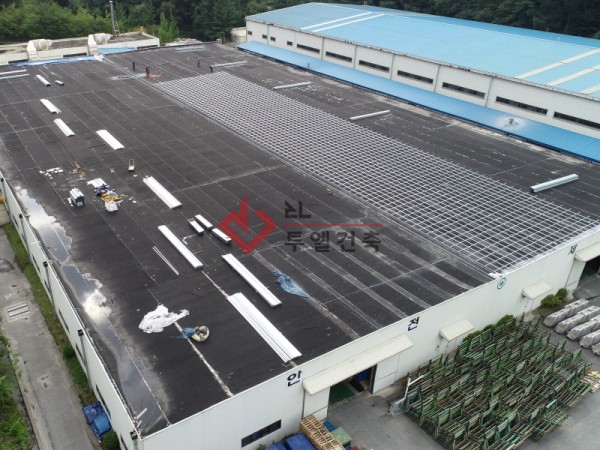

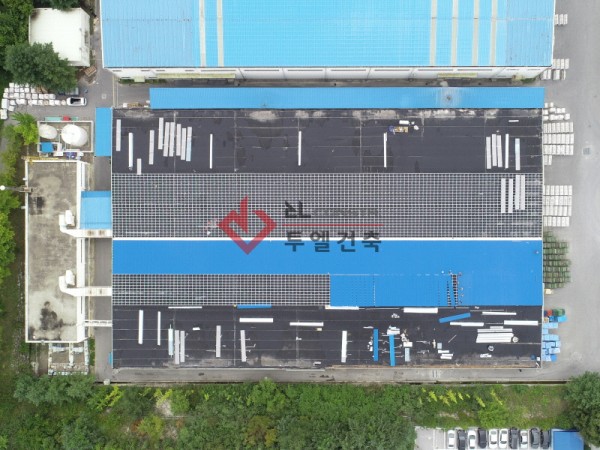

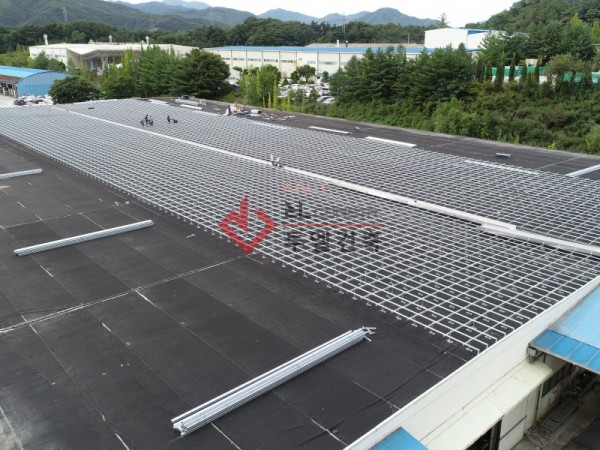

적지않은 지붕 면적이므로 지붕틀 설치를
부위별, 구역별로 나누어 시공하였습니다.
부위별, 구역별로 나누어 시공하였습니다.

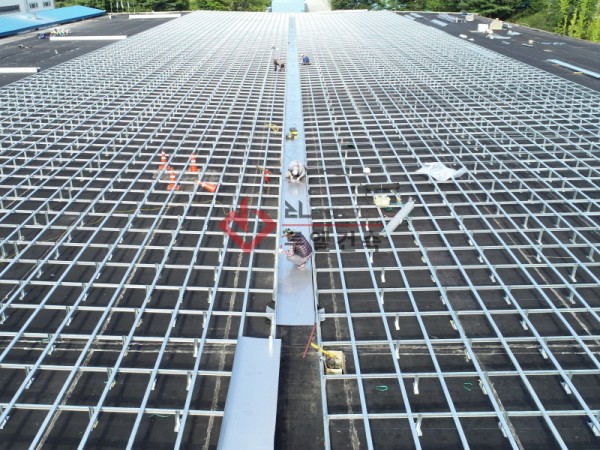

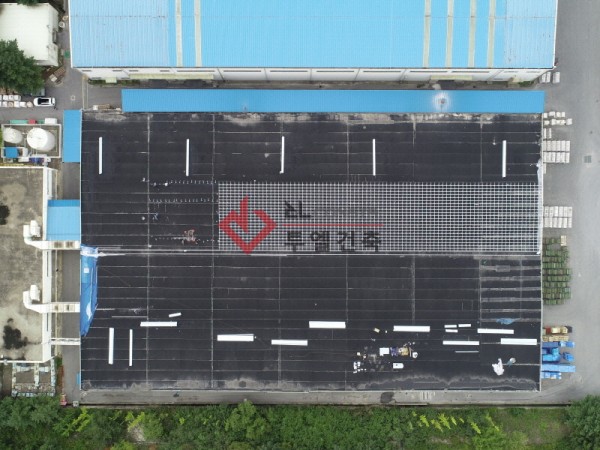

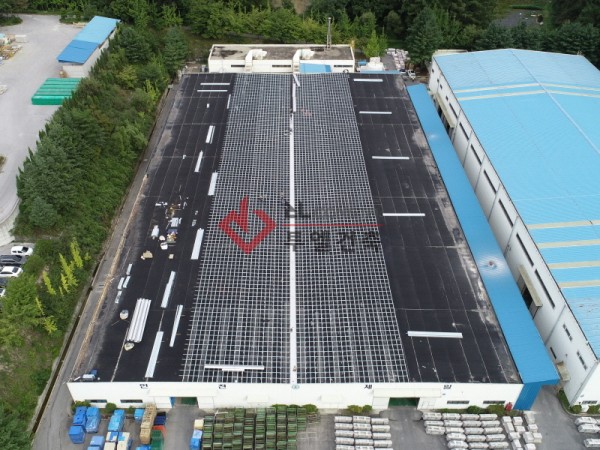

본 사진의 지붕틀 골조는 지붕 중앙 구역입니다.
지붕틀과 중앙배수로(GUTTER)가 설치 될 공간입니다.
많은 면적의 빗물이 범람하지 않고 배수 될 수 있도록
배수로 크기를 W:750 X H:230 으로 넉넉하게 하였습니다.

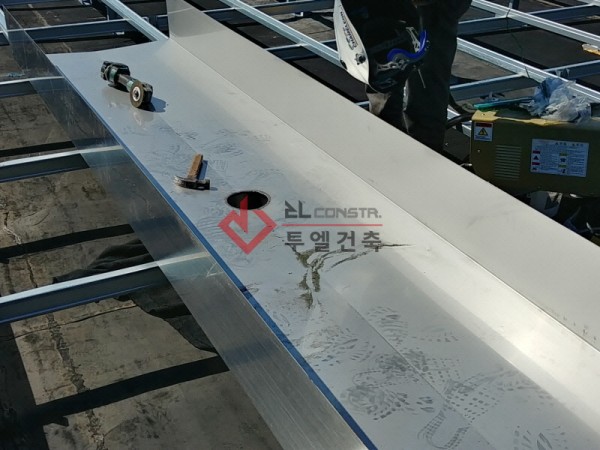

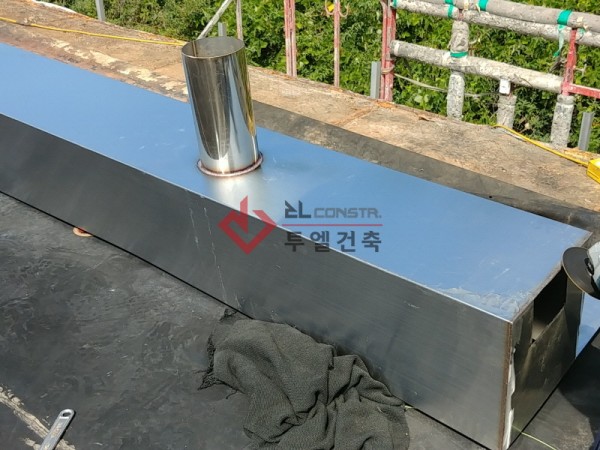

배수로(GUTTER)입니다.

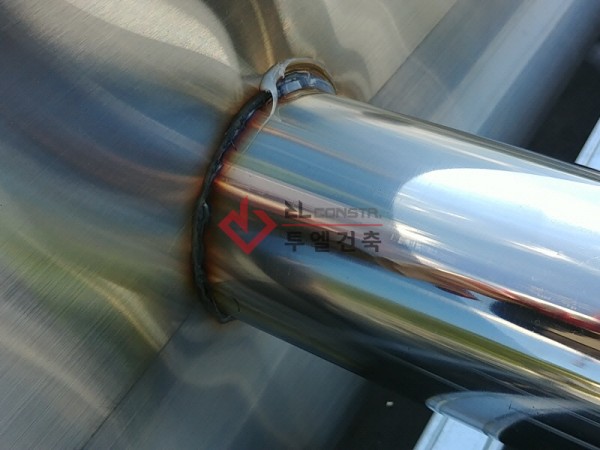

STS304 THK1.2 H/L 절곡판재에 Ø150mm
배수관을 알곤 올용접하여 연결한 모습입니다.
배수관을 알곤 올용접하여 연결한 모습입니다.

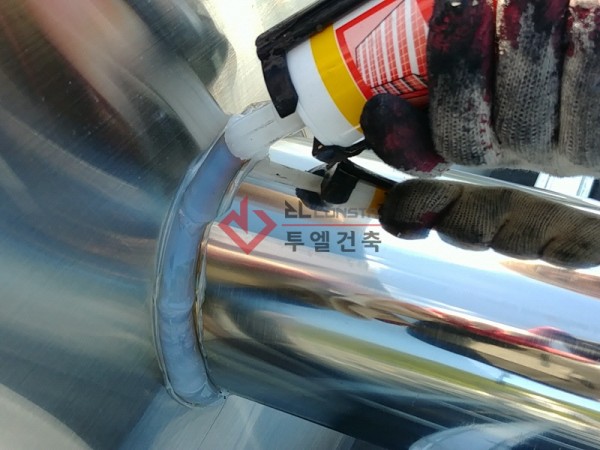

용접부위의 보호를 위해 실리콘을 듬뿍 발라줍니다.

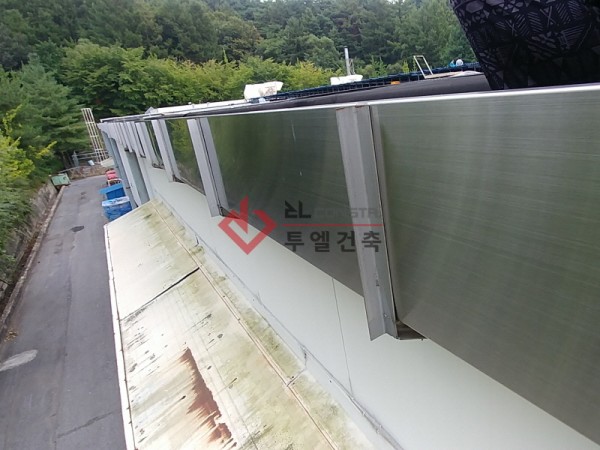

중앙배수로에 이어 외부 물받이(GUTTER)입니다.
물받이 걸이쇠또한 스텐으로 제작하여
튼튼하게 설치하였습니다.
중앙 구역 지붕틀은 모두 완성된 모습입니다.

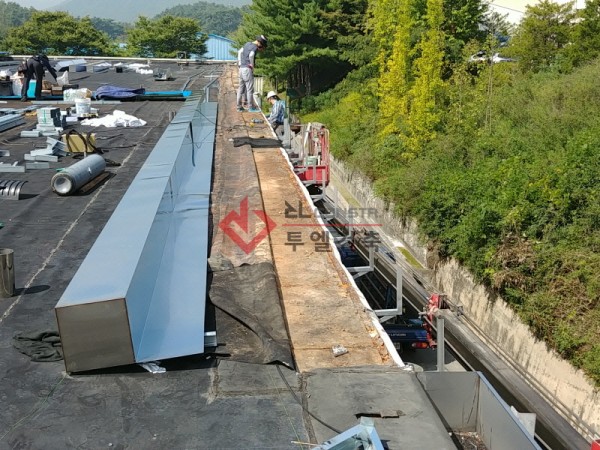

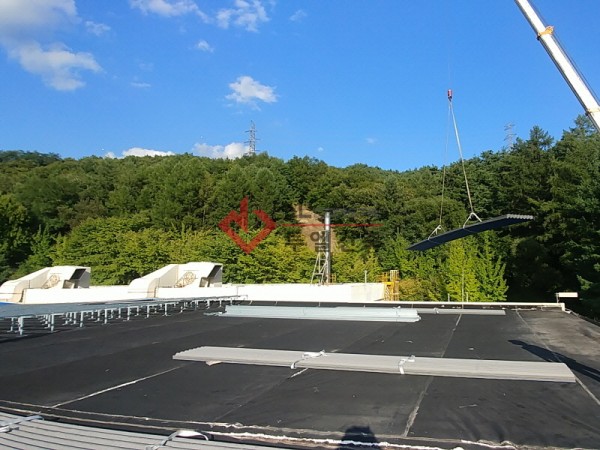

완성된 지붕틀에 미리 제작된 중앙배수로(GUTTER)를
설치하는 작업 과정입니다.
중앙배수로에 이어 외부 물받이(GUTTER)입니다.
물받이 걸이쇠또한 스텐으로 제작하여
튼튼하게 설치하였습니다.
중앙 구역 지붕틀은 모두 완성된 모습입니다.
완성된 지붕틀에 미리 제작된 중앙배수로(GUTTER)를
설치하는 작업 과정입니다.
착공 후 약 10일째 되는날입니다.

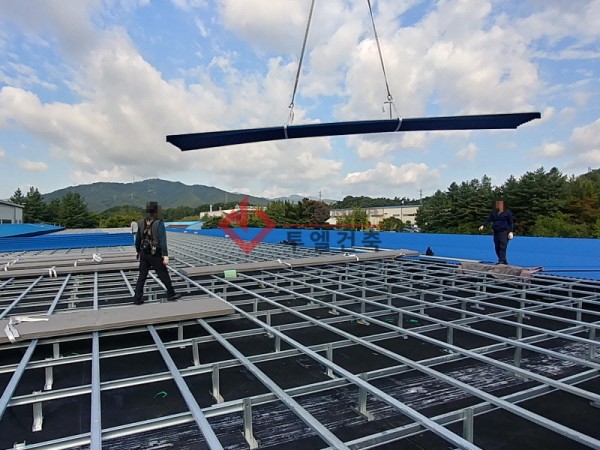

크레인 장비를 이용하여 칼라강판 자재를
지붕위로 인양하는 모습입니다.
지붕위로 인양하는 모습입니다.
칼라강판은 V-115 THK.0.5 진청색으로
장당 유효폭이 920mm입니다.
장당 유효폭이 920mm입니다.
저희 투엘건축은 포스코사의 정품 칼라강판만을 사용합니다.

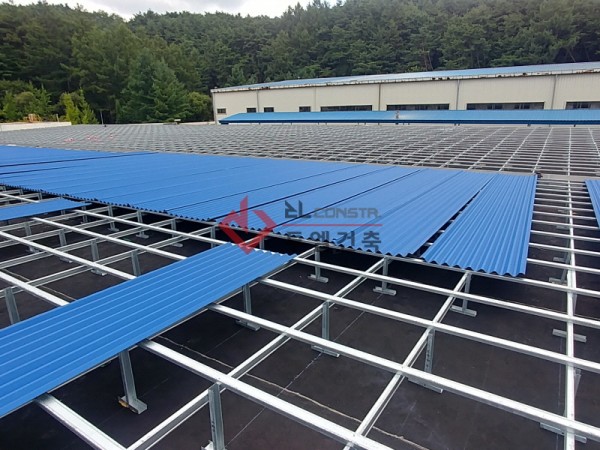

인부를 활용하여 칼라강판 판재를 펼쳐 놓습니다.
스텐인레스피스와 매그니도금패킹볼트를 사용하여
칼라강판 V-115판재를 지붕틀에 체결합니다.

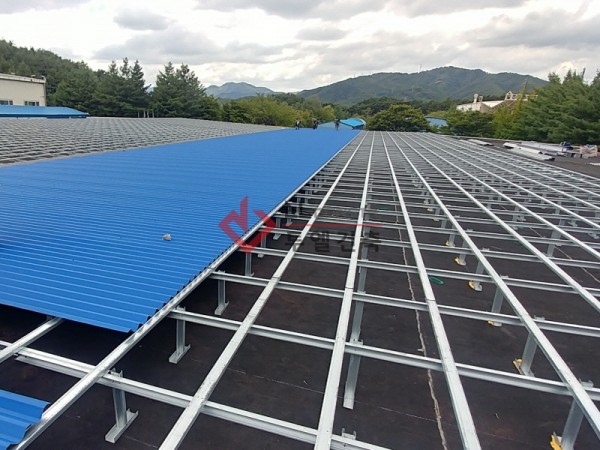

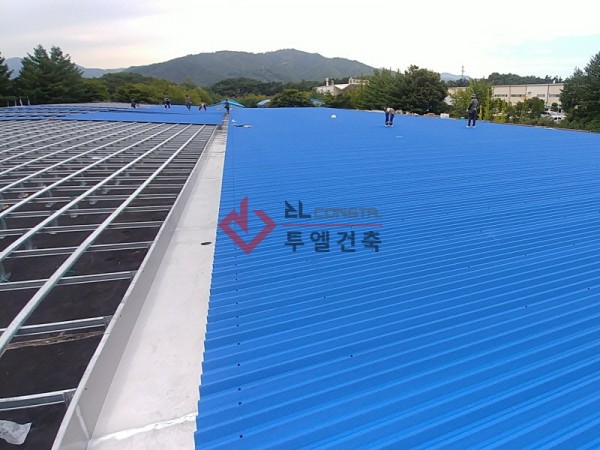

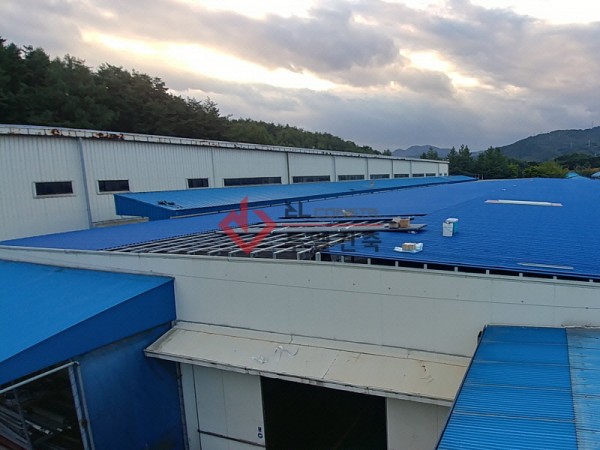

중앙 구역 칼라강판 판재 시공 후 좌측 지붕틀 시공을 시작합니다.

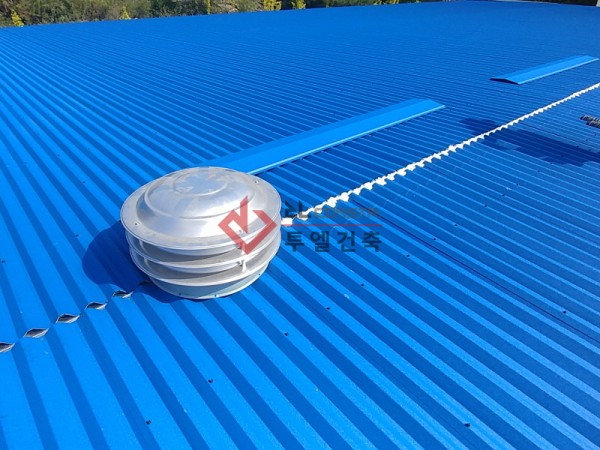

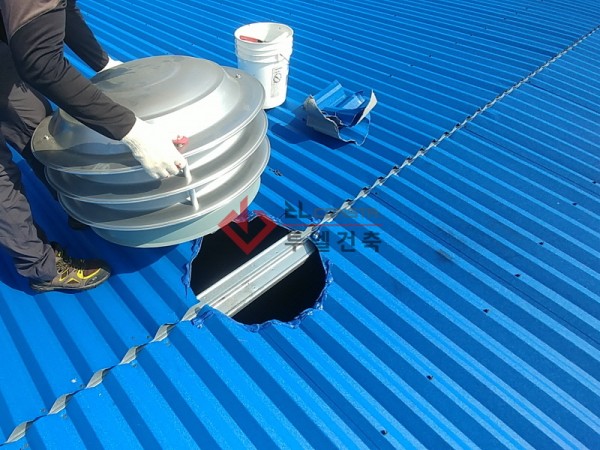

지붕판재 시공 후 지붕 내부 환기를 위한 흡출기를 설치합니다.
흡출기 시공 후 용마루 절곡재도 시공이 들어갑니다.

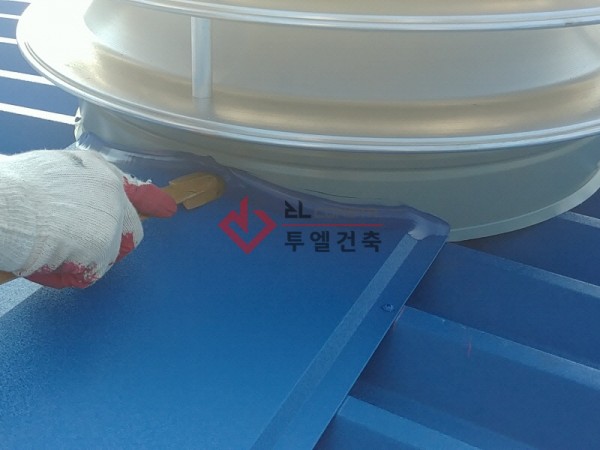

각 자재간 이음부위에 실리콘을 바르는 작업입니다.
측면 박공은 기존 벽체색상에 맞추어
아이보리색 절곡재로 마감하였습니다.
인부를 활용하여 칼라강판 판재를 펼쳐 놓습니다.
스텐인레스피스와 매그니도금패킹볼트를 사용하여
칼라강판 V-115판재를 지붕틀에 체결합니다.
중앙 구역 칼라강판 판재 시공 후 좌측 지붕틀 시공을 시작합니다.
지붕판재 시공 후 지붕 내부 환기를 위한 흡출기를 설치합니다.
흡출기 시공 후 용마루 절곡재도 시공이 들어갑니다.
각 자재간 이음부위에 실리콘을 바르는 작업입니다.
측면 박공은 기존 벽체색상에 맞추어
아이보리색 절곡재로 마감하였습니다.

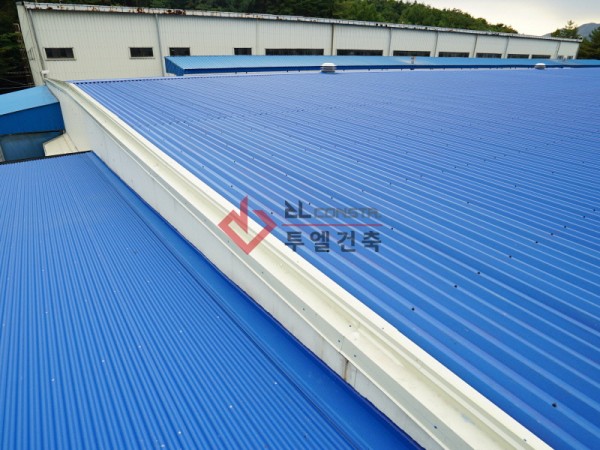

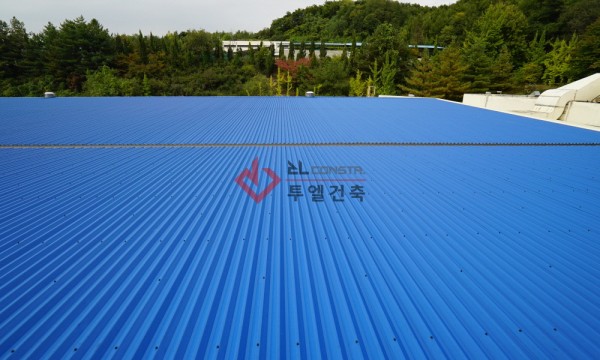

모든 작업이 완료 된 후 지붕위에서 찍은 모습입니다.

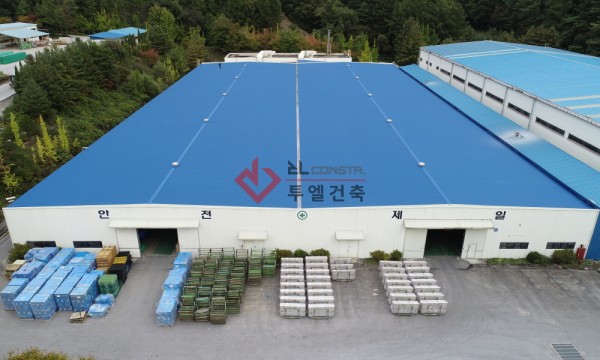

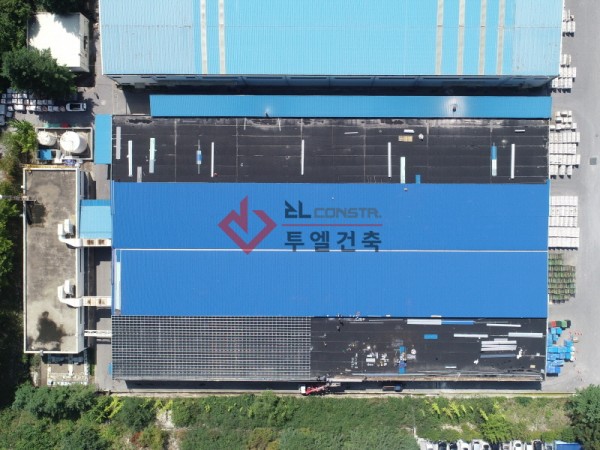

공사 완료 후 드론으로 전면에서 촬영한 모습입니다.
사전 설계와 담당자와의 협의 기간등을 제외한
실질적인 공사기간은 약 25일정도 소요되었습니다.
실질적인 공사기간은 약 25일정도 소요되었습니다.
