NO.356 일반 지붕형 시공사례 - 전통시장 저잣거리 조성

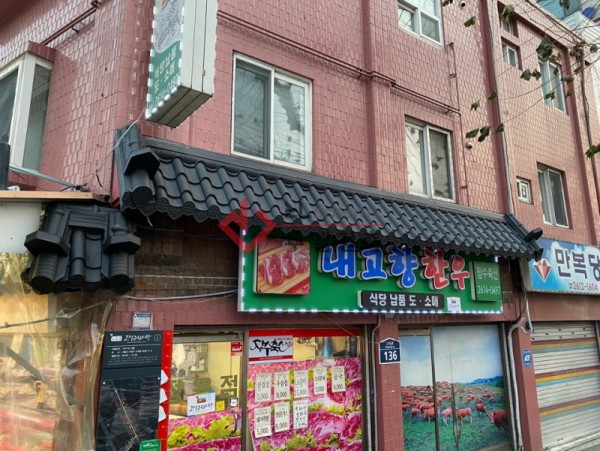

*위 사진은 썸네일용 사진입니다.


본 현장은 서울 구로구 고척동에
위치한 "고척근린시장"입니다.
관할 구청이 전통시장 고유의 분위기를 형성하는
"전통저잣거리 조성사업"을 시행하여
저희도 이 사업에 참여하게 되었습니다.

당사 투엘건축에서 진행 할 사업내용은
시장 안팎의 해당 점포 상부에 전통기와 지붕을 설치하고
점포 내 기둥 및 구조물을 지정 컬러의 칼라강판으로 취부하여
전통적인 미와 분위기를 최대한 살려내는 것입니다.

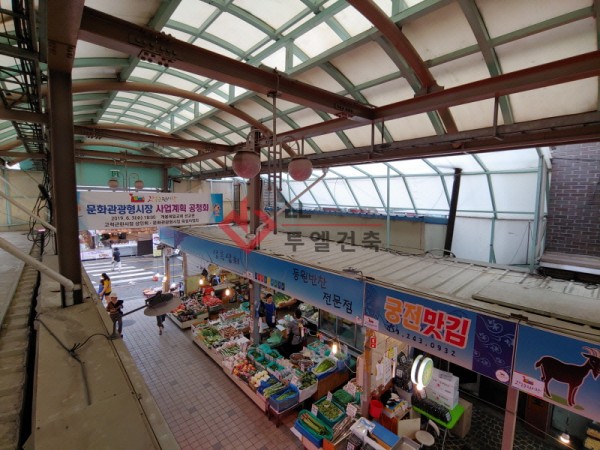

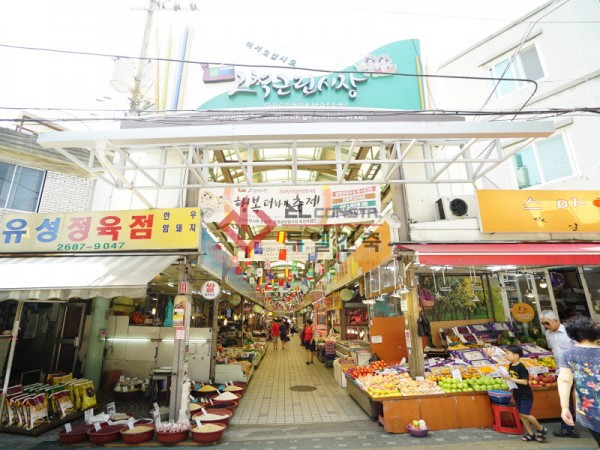

아래 몇장의 사진은 공사 전 사진들입니다.

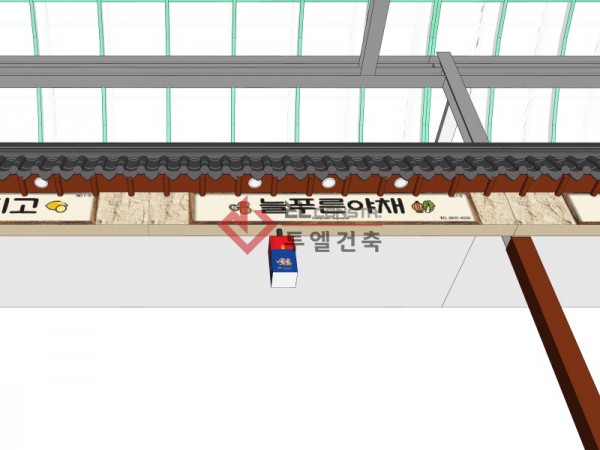

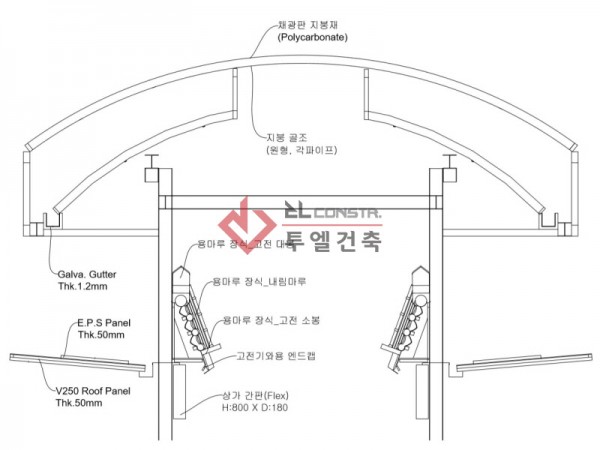

다음은 조감도 및 설계도입니다.

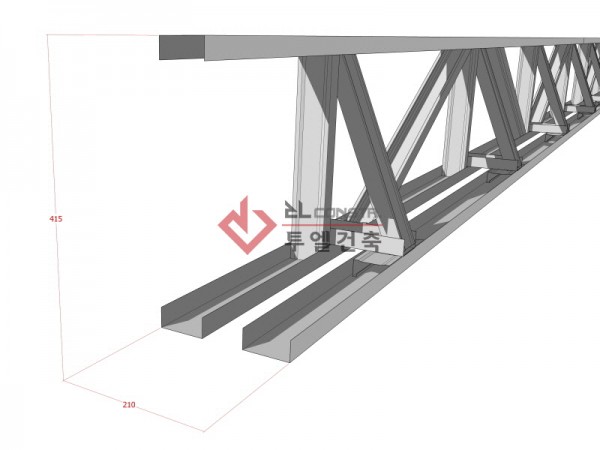

복잡한 현장 여건을 고려하여 현장에서의
작업을 최대한 줄이고자 지붕 철재틀을
사전에 대량 제작하여 현장에 투입 할 계획입니다.
철재틀은 아연도금 경량 철재틀로 제작하여
무게가 가벼우며 비용접방식으로서 화재 위험없이
간단한 피스체결만으로 설치가 가능합니다.






아침 조회시간입니다.
다년간 손발을 맞춰 온 정직원들로
구성하여 현장에 투입 할 것입니다.



미리 제작해 놓은 지붕 철재틀을 현장에 반입하는 모습입니다.

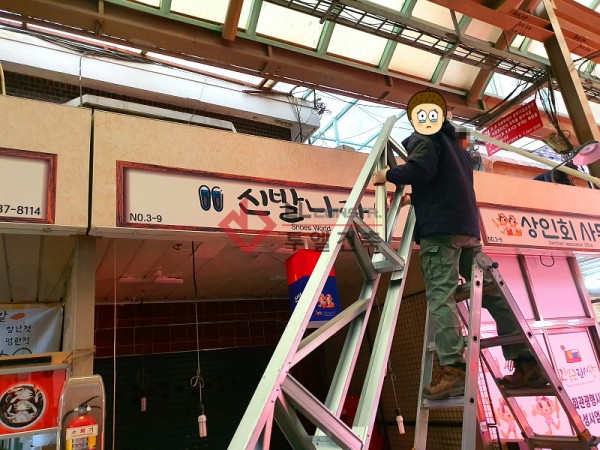

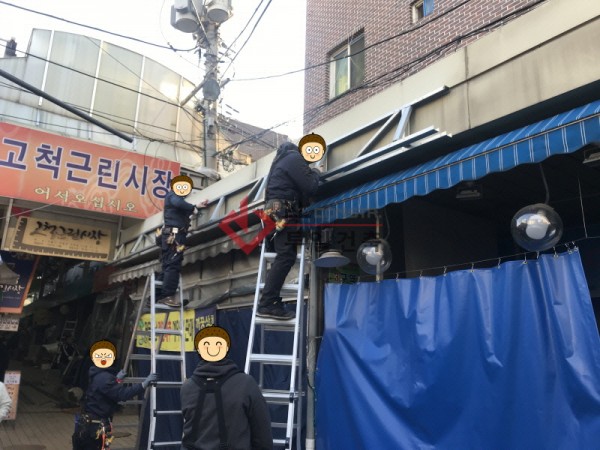

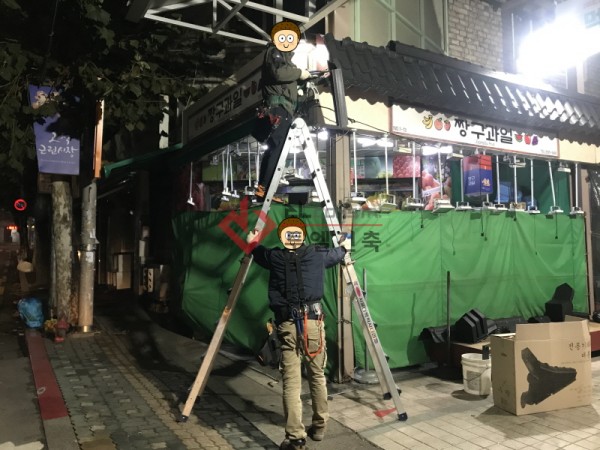

사다리 위에서 철재틀을 고정하는 모습입니다.
안전하게 2인1조의 형태로 작업을 진행합니다.

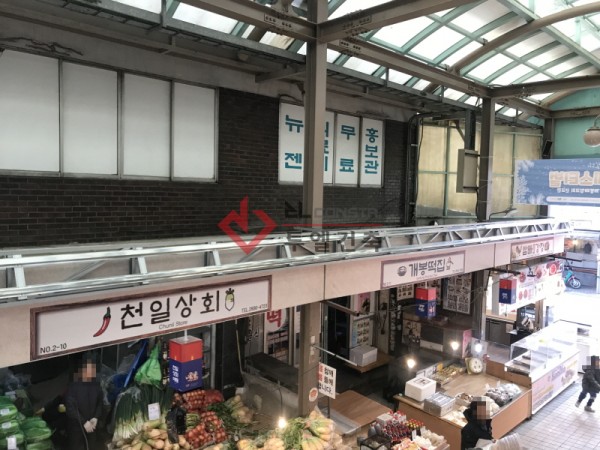

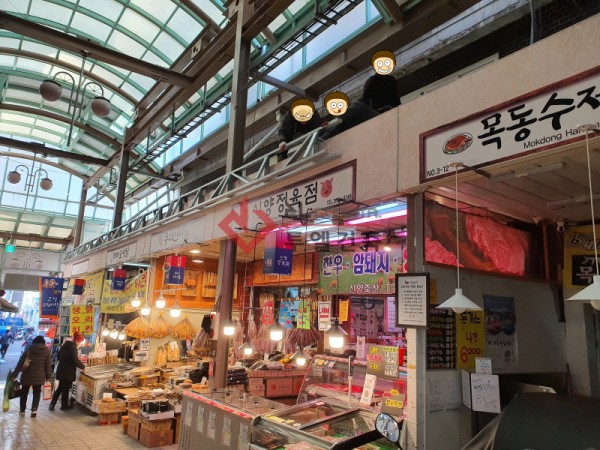

시장 내부 점포에서도 철재틀 설치 작업을 합니다.

용접을 하지 않고도 시공이 가능한
아연도금 경량 철재틀은 녹이나 부식에 강하며
내구성, 내식성이 뛰어난 친환경 자재입니다.
화재에 취약한 본 전통시장 같은 곳에 최적화된 자재입니다.

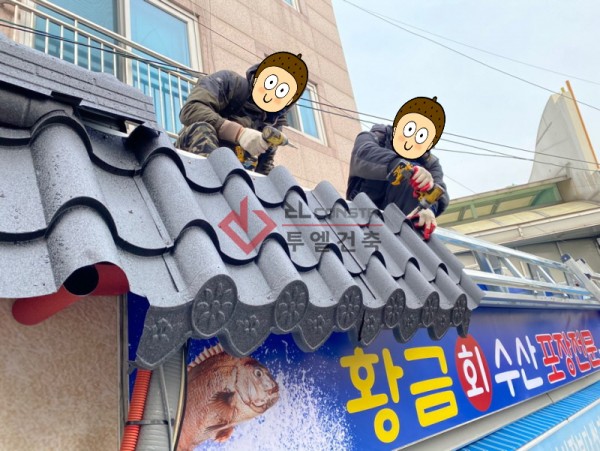

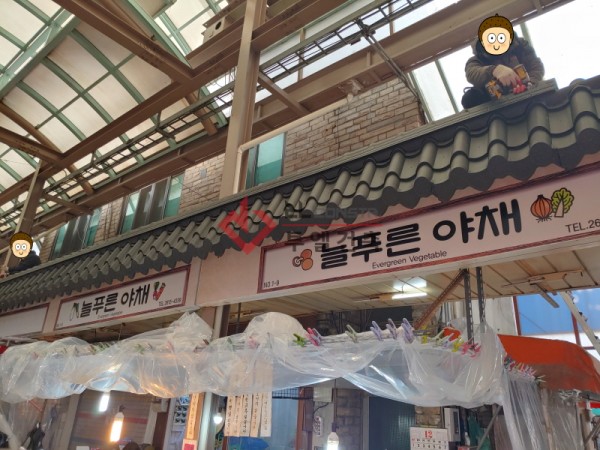

철재틀이 완료되어 전통기와모양의 지붕판을 시공합니다.





지붕판 시공 후에는 용마루와-엔드캡-착고등의
부자재를 연이어 시공합니다.

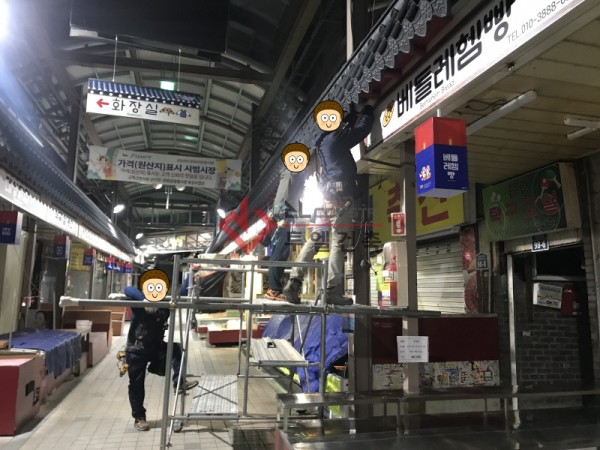

본 전통시장 현장 특성상 주간 작업이 불가능 한 부분은
비영업시간인 야간에 작업하였습니다.



지붕판 및 각종 부자재 시공 공정이 끝나고
처마 반자판(덴조) 및 서까래모양의 장식재를 시공합니다.

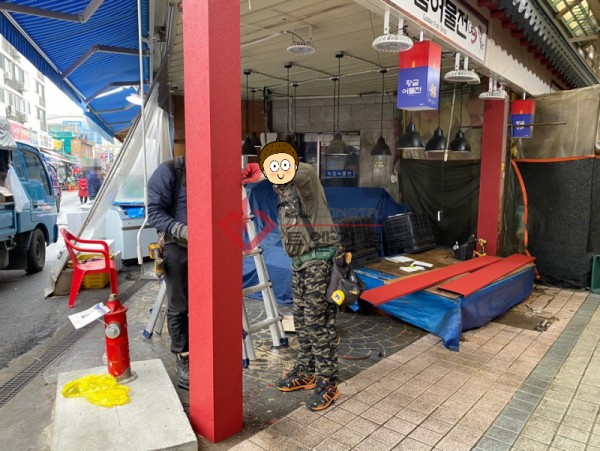

절곡된 자주색 칼라강판으로 기둥을 감싸는 작업입니다.

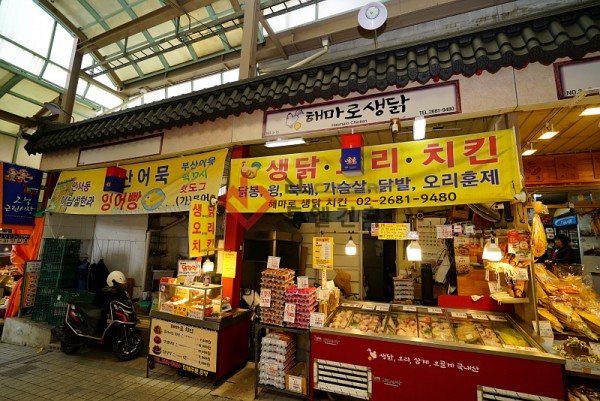

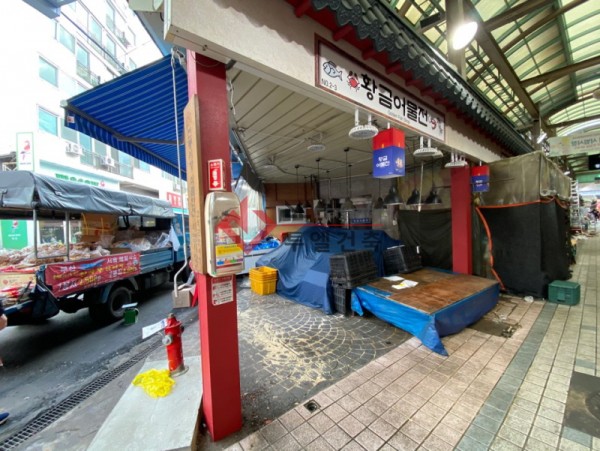

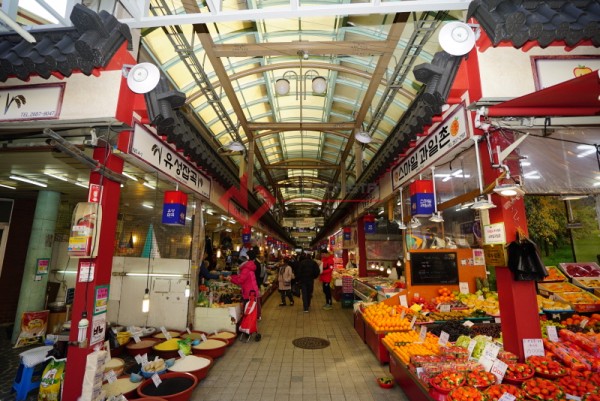

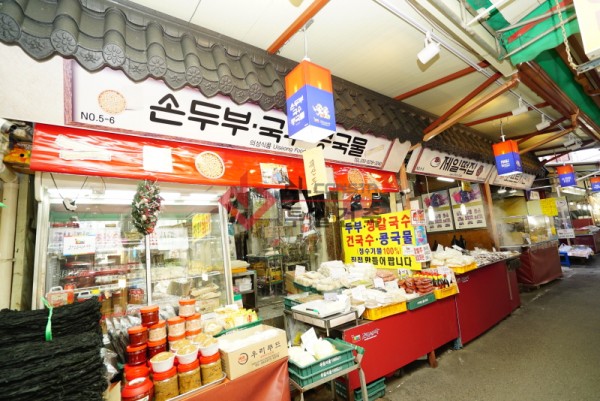

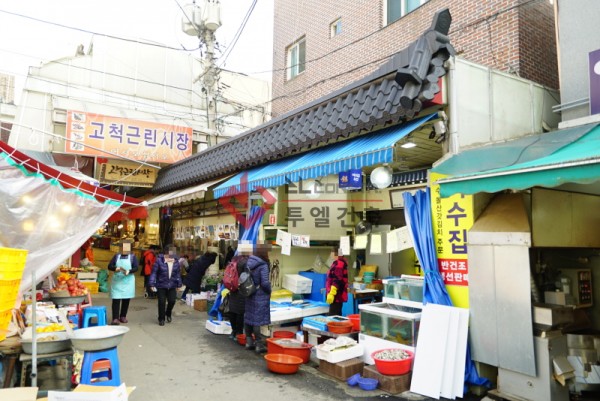

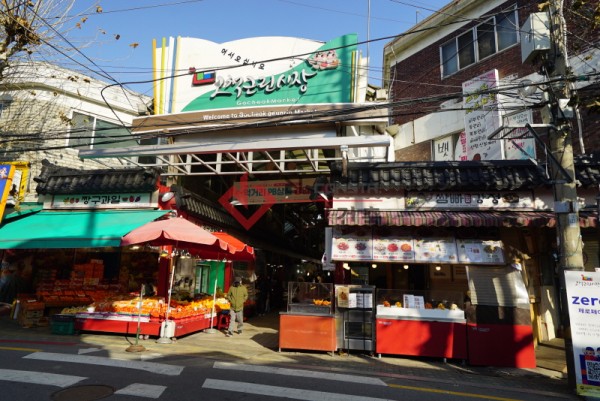

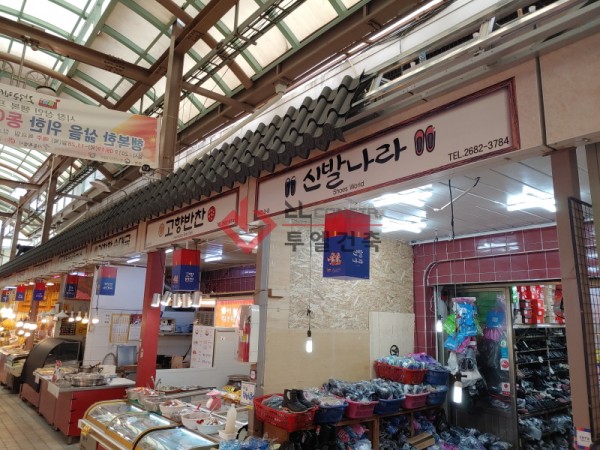

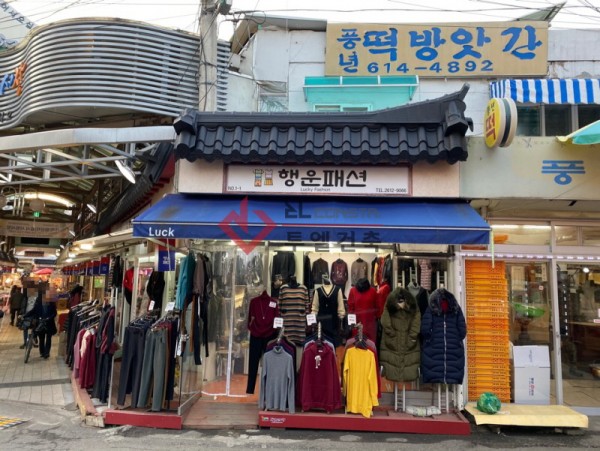

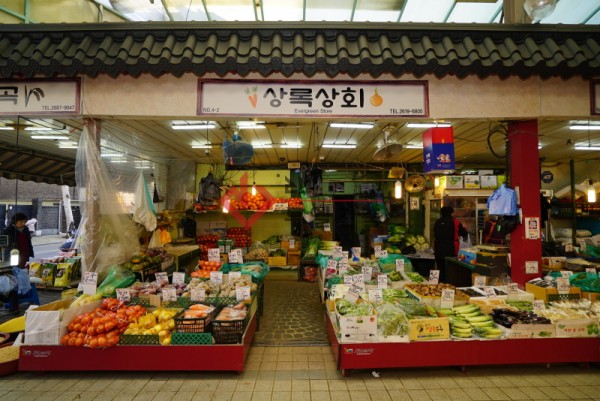

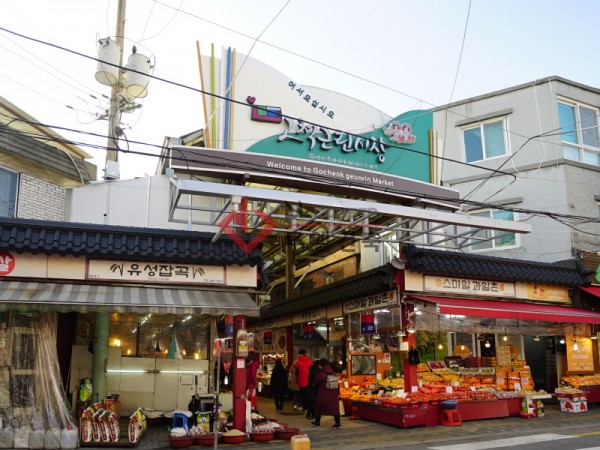

공사 완료 후 사진들입니다.
전통시장은 총 5개의 구역으로 나뉘어져 있으며
부위별로 마감의 크기나 형태가 다를 수 있습니다.









소방법과 주변 건물 및 주거민들과의 협의 문제로
전통기와 지붕판 길이가 다소 짧게 설계되어
시공된 점은 아쉬운 부분입니다.
