NO.389 일반 지붕형 시공사례 - 일반 주택
관련링크
본문
*위 사진은 썸네일용 사진입니다.
본 현장은 서울 광진구 중곡동 소재에 개인주택입니다.
건물은 단층이며, 70~80년대에 유행했던
이태리식 지붕의 형태입니다.

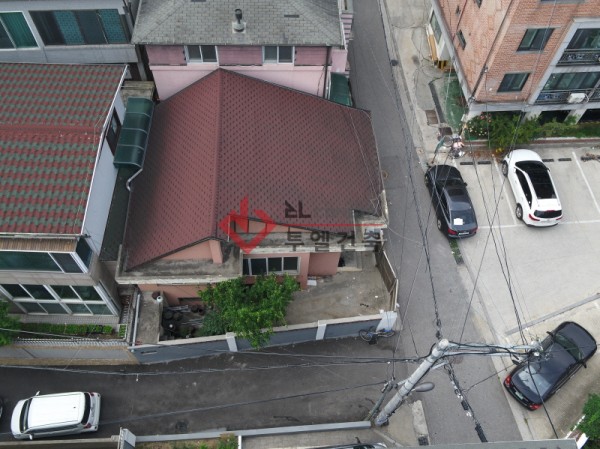

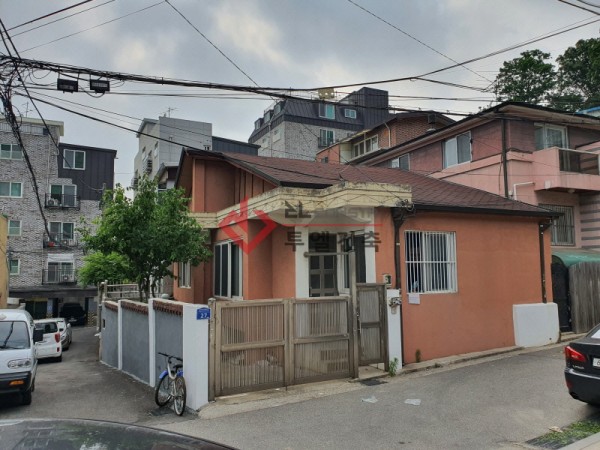

먼저 실측사진입니다.
슬라브(Slab)테두리의 전면부와, 목구조틀 위에
슁글(Shingle)자재로 마감이 된 지붕입니다.
지붕 밑면 내부입니다.
목구조틀은 연식에 비해 비교적 양호한 편이지만,
보 역할을 하는 부재의 처짐과 휘어짐 등
변형이 심하여 보강작업을 하였습니다.

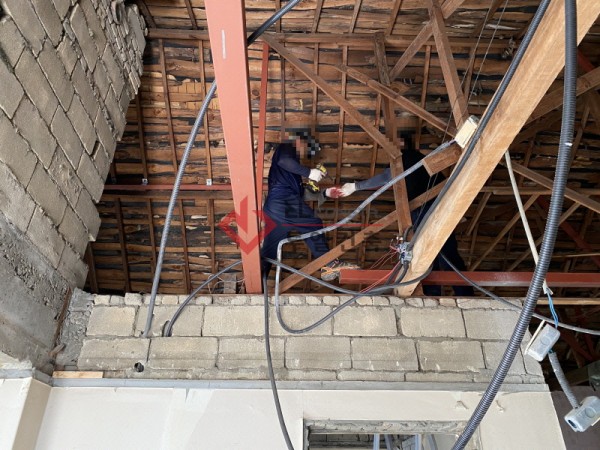

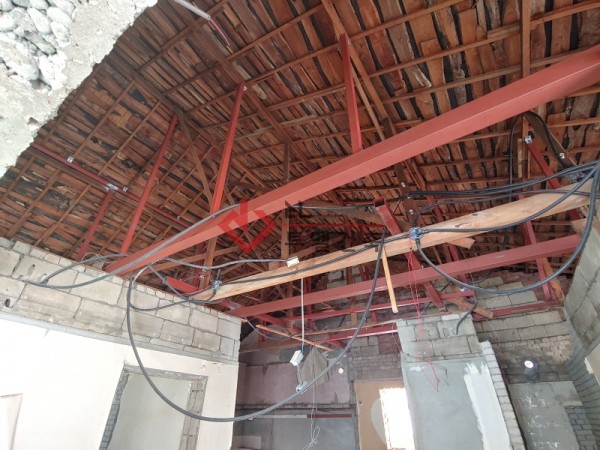

철재각관을 이용한 지지대 작업을 마친 모습입니다.
처진보를 비롯한 지붕 전체 하중을 고루 분산하여
든든하게 지지해주고 있네요.

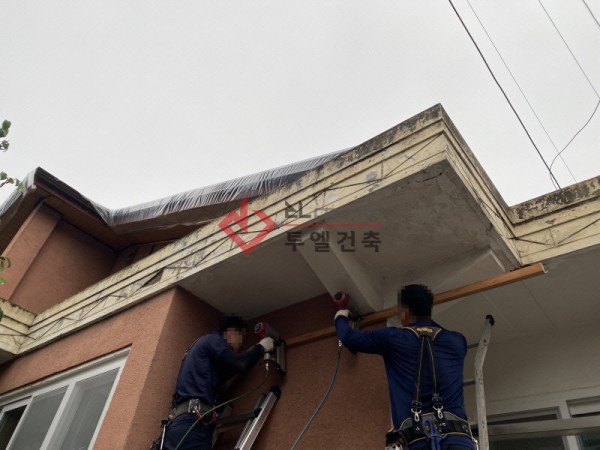

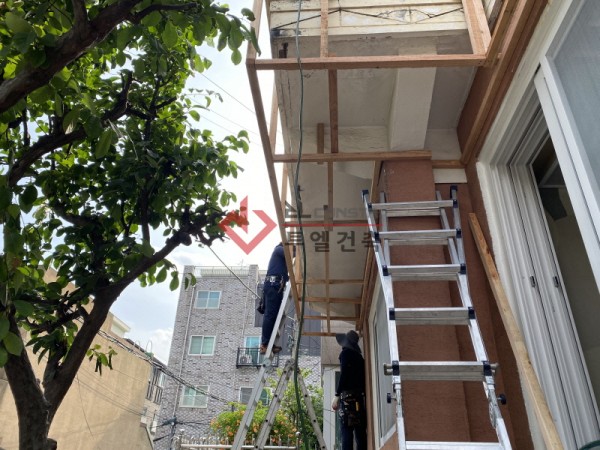

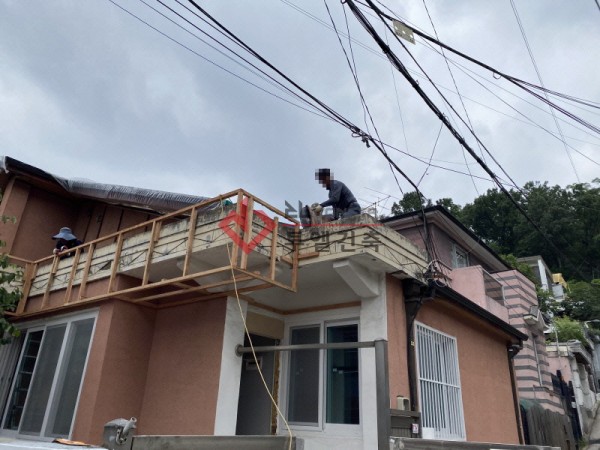

다음은 처마 밑면 마감을 위한

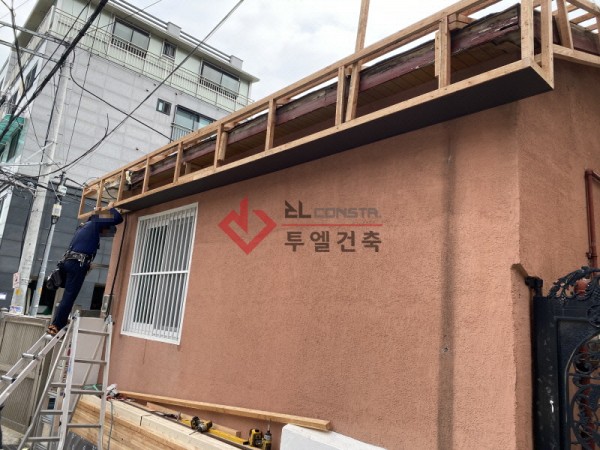

목재 반자틀을 시공하는 모습입니다.

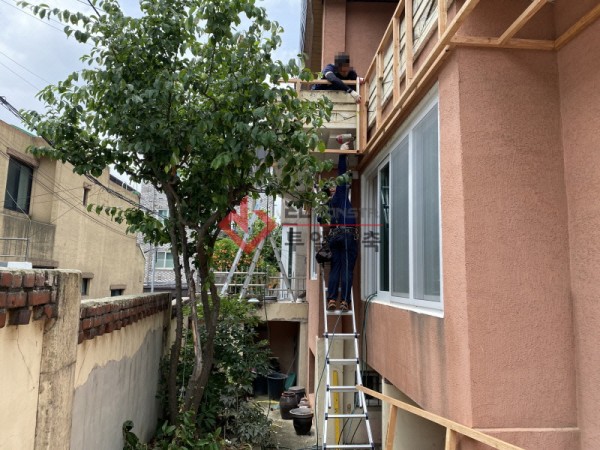

처마 반자틀 작업에 이어 슬라브 벽면 목재틀도 시공합니다.

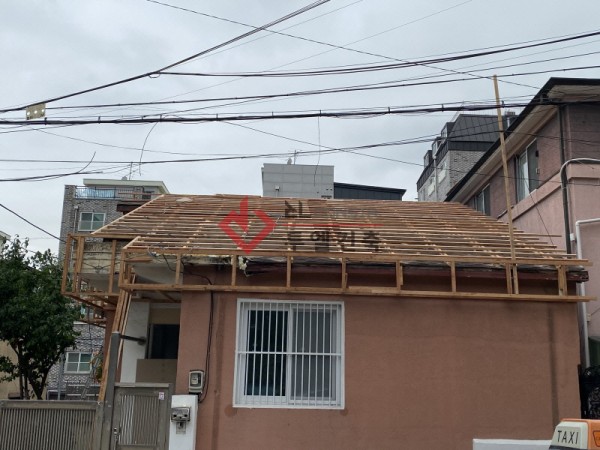

지붕의 처마 밑면(덴조) 및 벽면에 이어
지붕틀까지 모든 틀작업은 완료 한 모습입니다.
틀작업 후에는 처마 밑면에 평이음(쪽매) 판재를 시공합니다.
판재는 포스코사의 0.5T 고내식 열연칼라강판입니다.

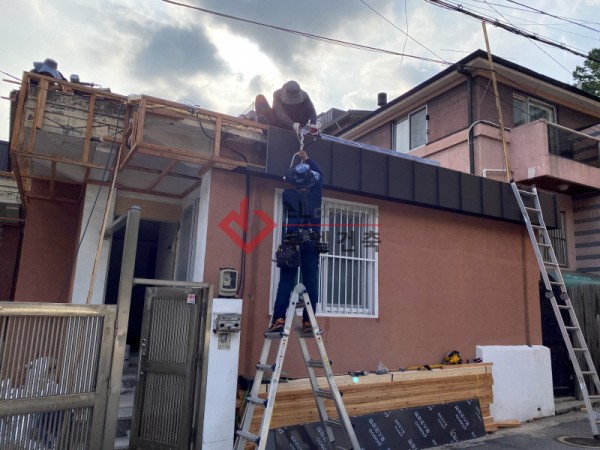

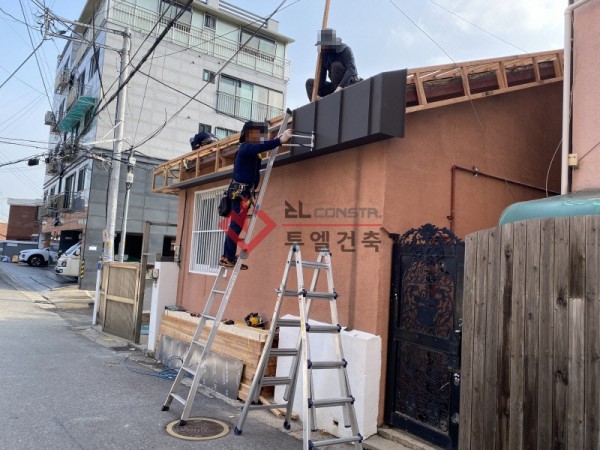

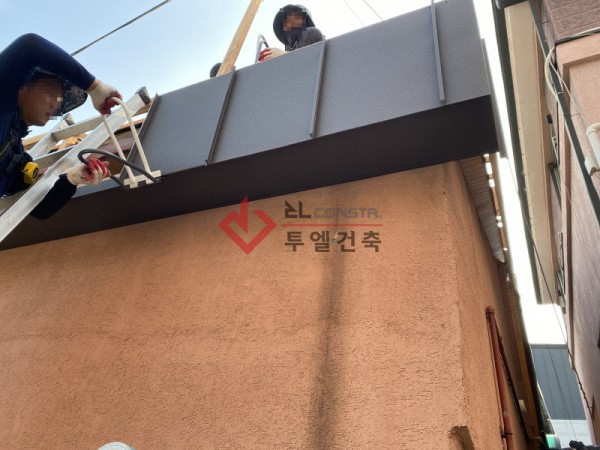

다음은 벽면 징크 돌출이음판을 시공합니다.
돌출이음판의 세로 연결부는 거멀접기를,
하단부는 평접기를 해줍니다.

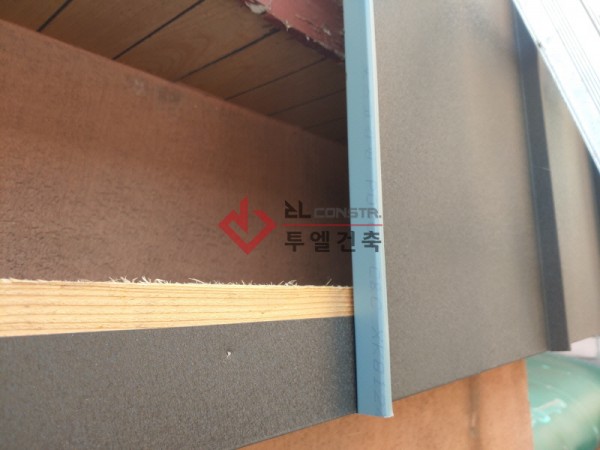

사진상으로는 희미하지만 영문으로
"POSCO C&C"라는 인쇄문구가 보입니다.

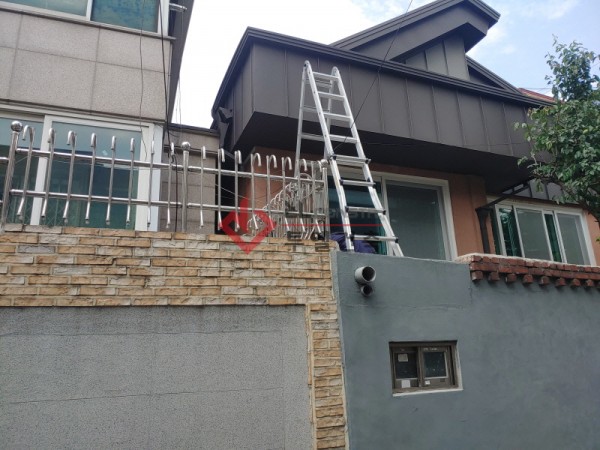

처마면, 벽면을 마무리 한 후에는
물받이 및 페이샤 판재를 시공하는 모습입니다.

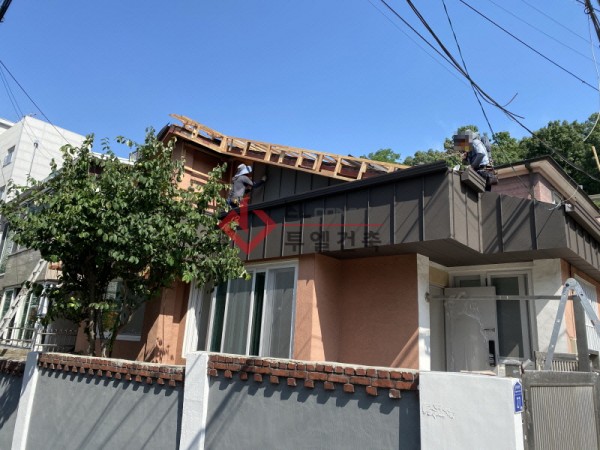

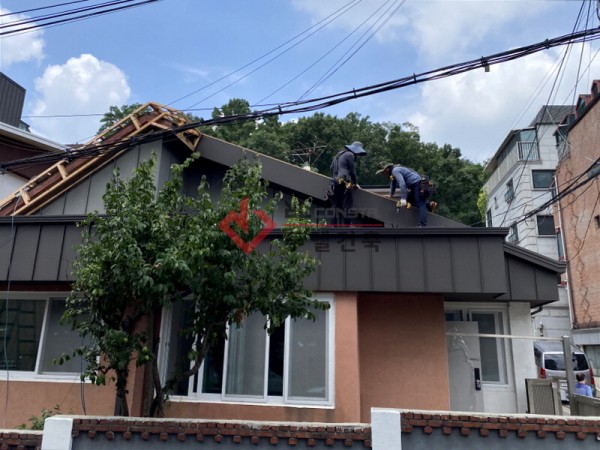

다음은 지붕판을 시공중인 모습입니다.
지붕판재는 '징크-250'입니다.
지붕 박공 페이샤와 물받이까지 모든 시공을 마친 모습입니다.
공사기간은 약 5일정도 소요되었습니다.

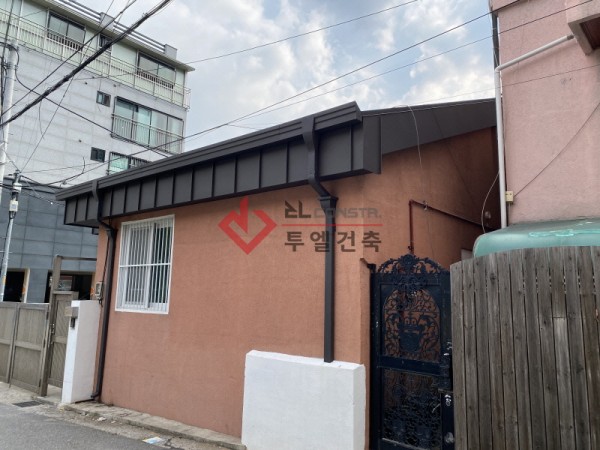

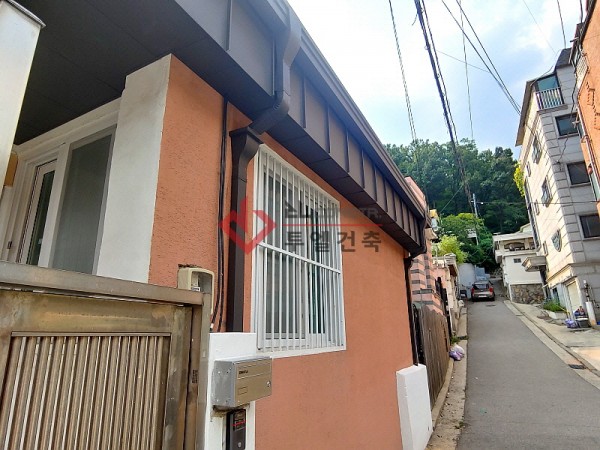

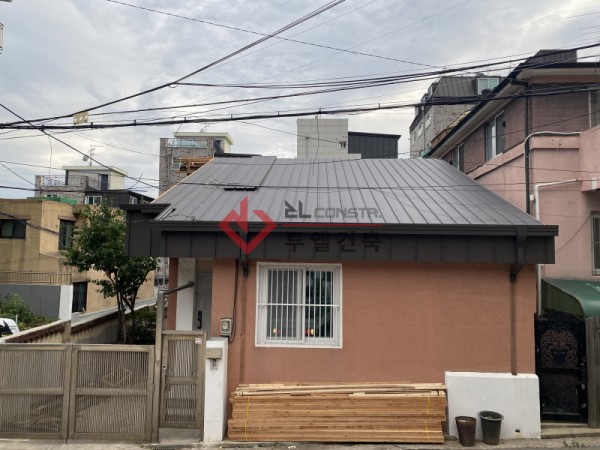

건물의 우측면 및 배면의 마감 후 모습.

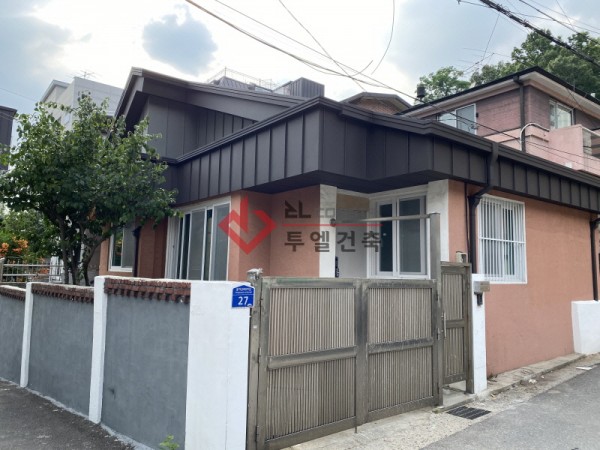

건물의 전면 및 우측면의 마감 후 모습.
처마(덴조)부 마감 모습.

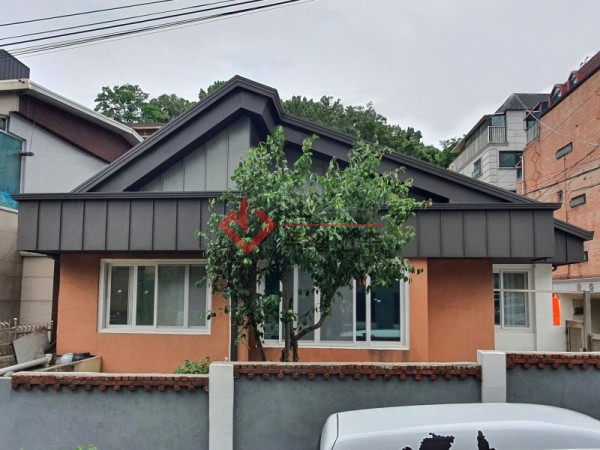

건물의 전면 마감 후 모습.
