이번 시공 사례는 강원도 평창군에
신협본점이 입점해있는 건물입니다.
신협본점이 입점해있는 건물입니다.
슬라브 옥상 면적은 약 170m2이며,
2층과 3층, 2개소로 나뉘어져 있습니다.
2층과 3층, 2개소로 나뉘어져 있습니다.
먼저 실측사진입니다.

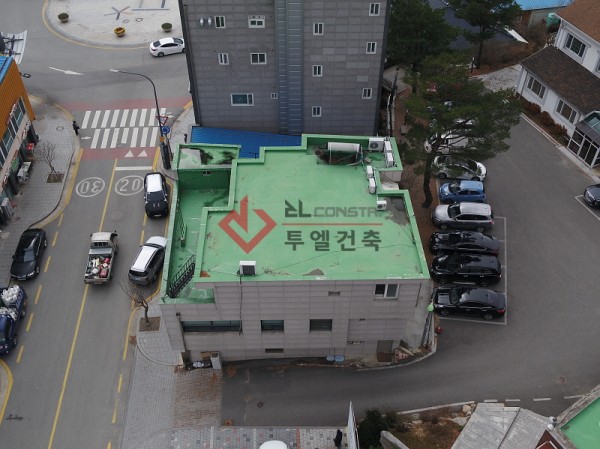

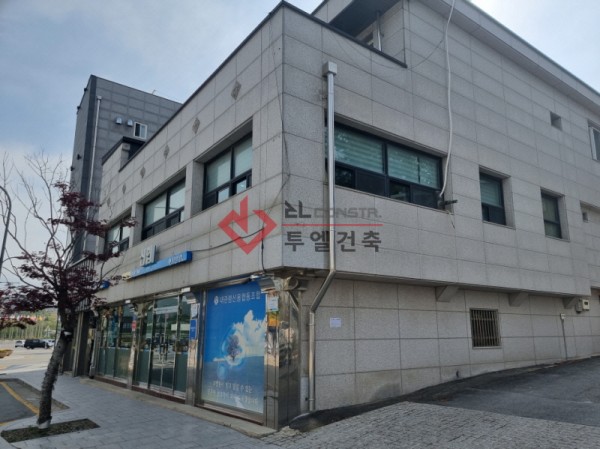

건물의 전면
우측면
배면

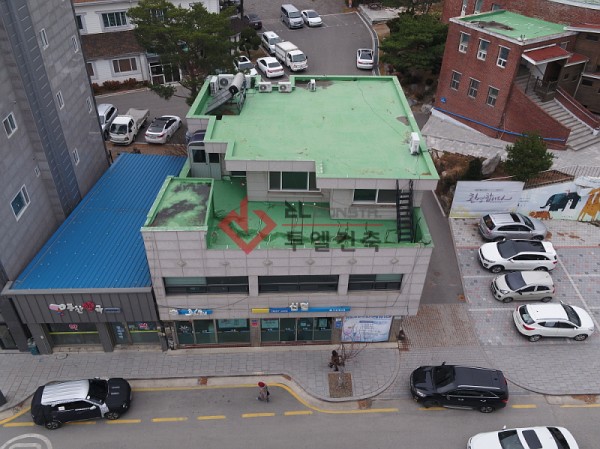

지붕위에서 본 모습입니다.

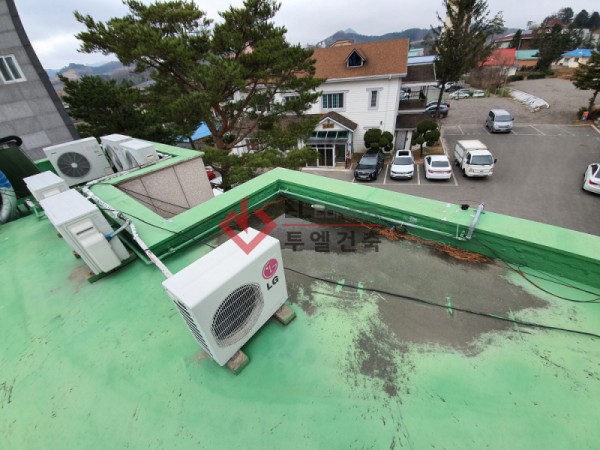

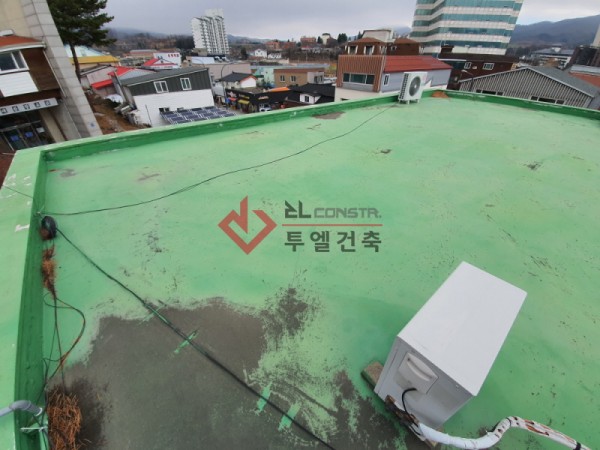

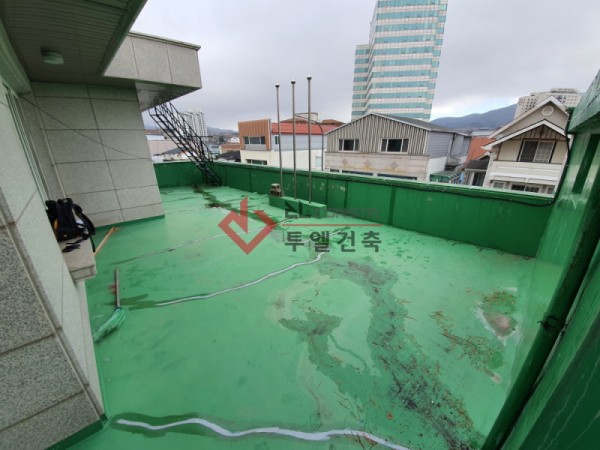

3층은 몇군데 물고임 현상이 보입니다.
또 다른 물고임 현상 자국입니다.
물이 고인곳은 항상 저렇게 먼지와
이물질 자국이 선명하게 남습니다.

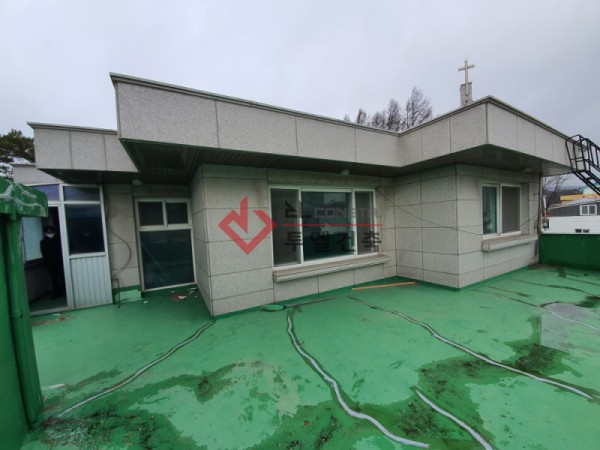

다음은 2층입니다.
주택을 제외한 앞마당이 슬라브옥상입니다.
우레탄 크랙을 보수한 흔적이
여기저기 보이네요.
도료방수는 주기적인 재방수 및 유지관리가 필요하며,
초기비용은 적지만 2~3회 재공사를 한다면
결국 더 많은 비용이 발생하며,
잦은 점검 및 유지보수로 골머리를 앓습니다.
공사 착공일입니다.

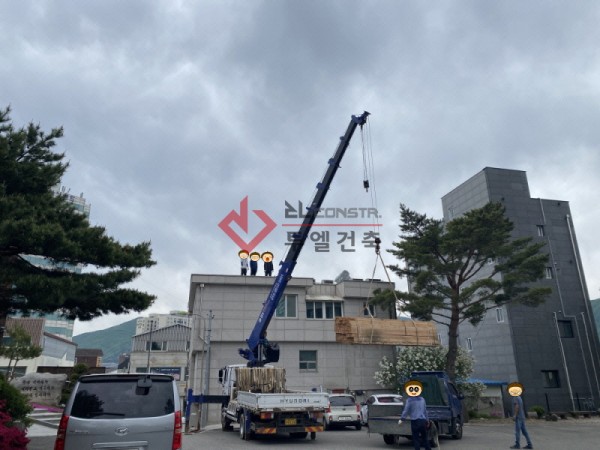

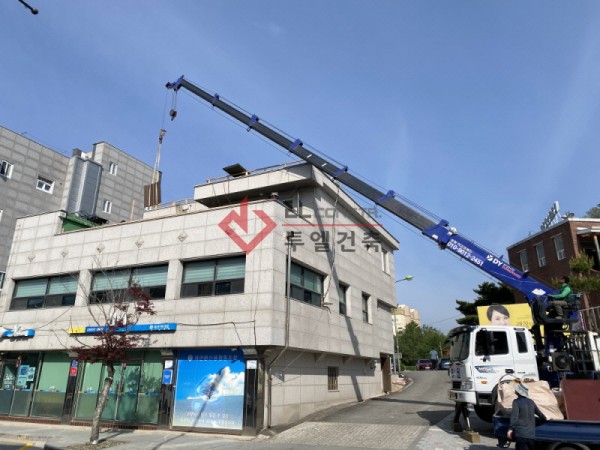

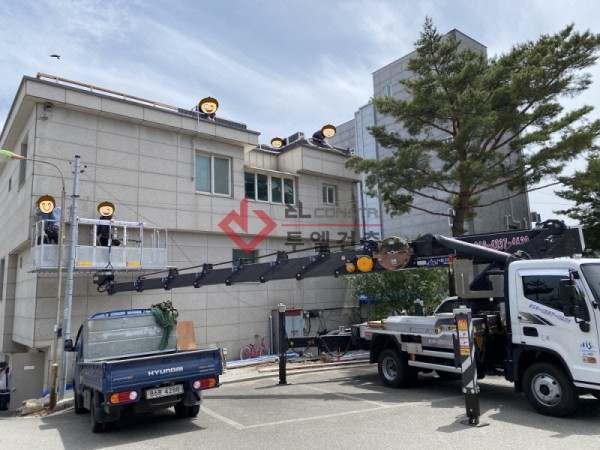

크레인 장비를 이용하여 지붕틀에 사용할 목재를
인양합니다. 목재의 수종은 국내산 낙엽송입니다.

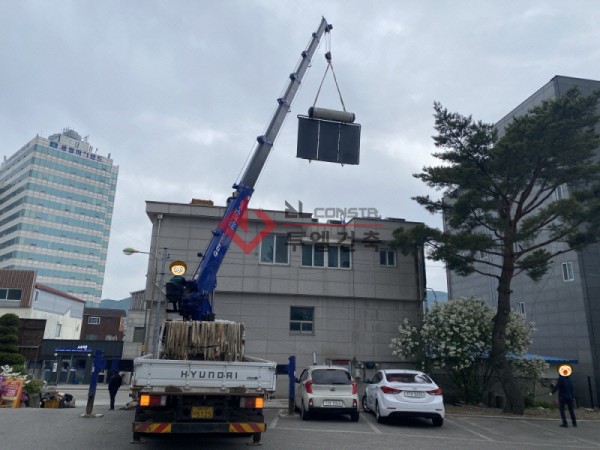

다음은 기존 태양열 온수보일러를 철거하여
지상으로 운반하는 모습입니다.
지붕위에 각 구조물 철거는 사전에
협의하여 철거여부를 결정합니다.

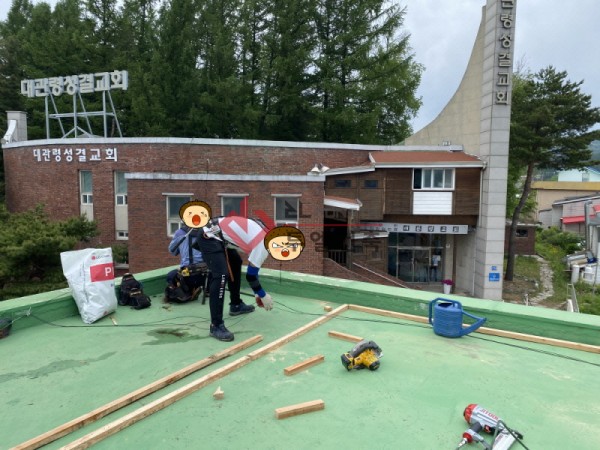

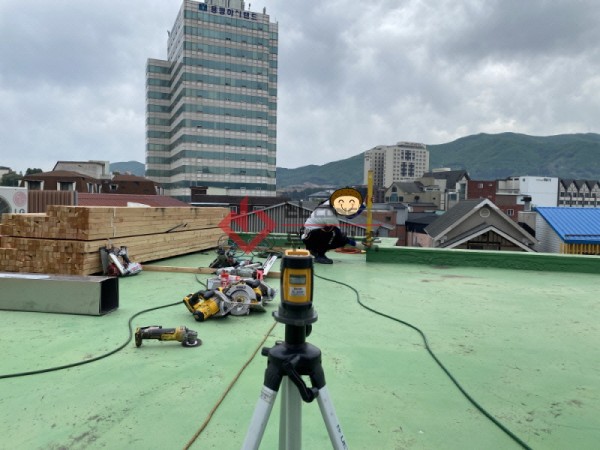

다음은 지붕 목재틀작업의 가정 첫번째로,
수평레벨기를 이용하여 바닥 레벨을
체크하는 작업입니다.
다소 시간이 걸리는 작업이지만
반드시 해야하는 작업 공종 중 하나입니다.

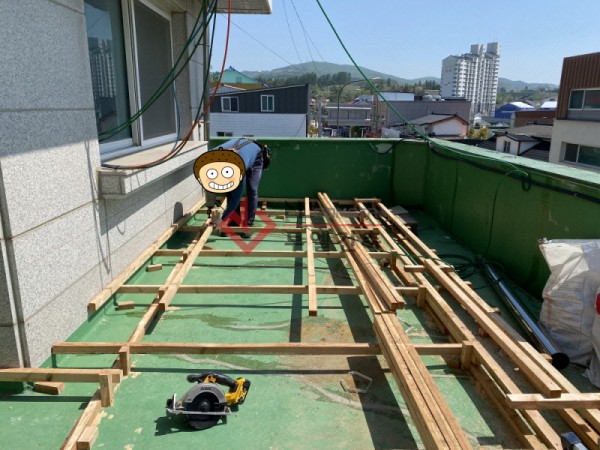

측정된 레벨 눈금을 토대로 기본틀을 시공해 나갑니다.

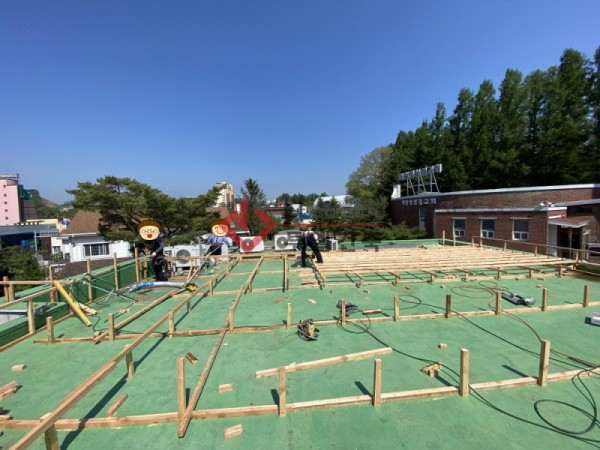

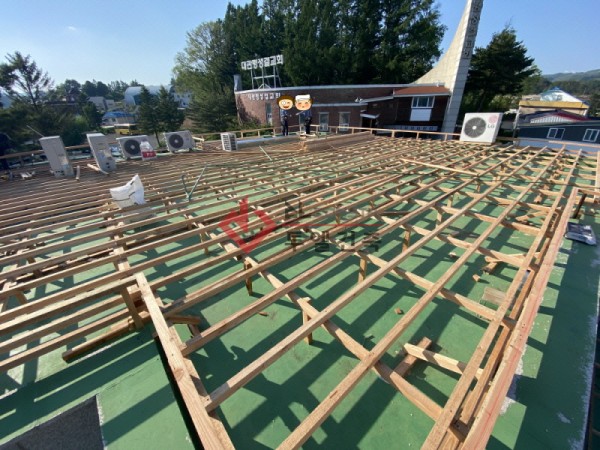

목재틀 작업의 순서는
평고대- 멍에틀- 장선틀- 동바리 순으로,
다년간의 노하우와 경험을 바탕으로
정확한 공법에 의하여 시공합니다.

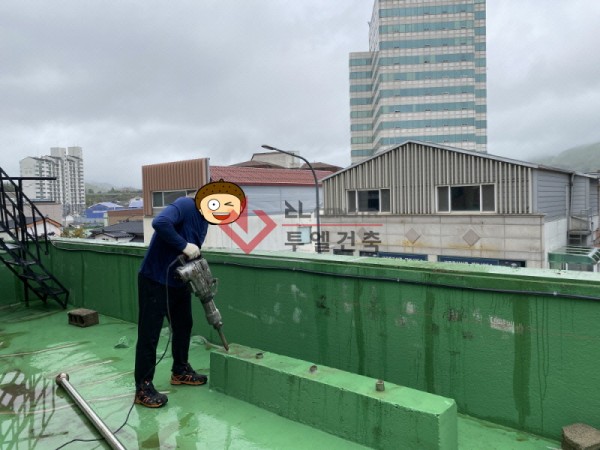

2층은 돌출구조물 철거작업을 진행합니다.

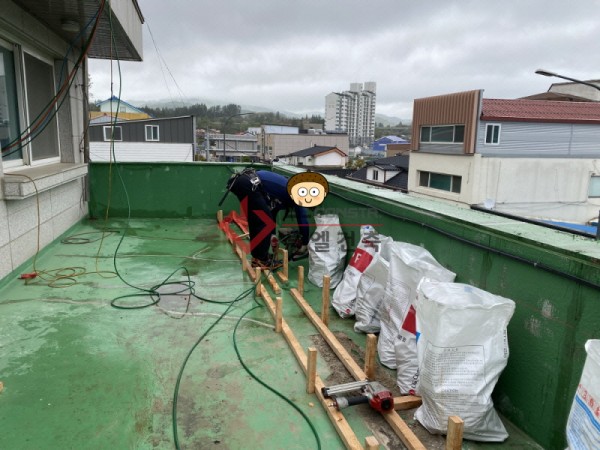

구조물 철거 뒤, 2층도 목재틀 작업을 시작합니다.

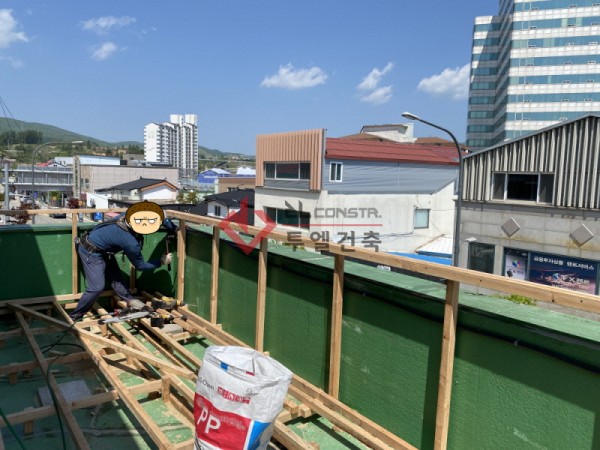

다음은 바닥틀 시공 후 벽 난간틀을
조성하는 모습입니다.
3층 목재틀이 거의 마무리되는 단계입니다.

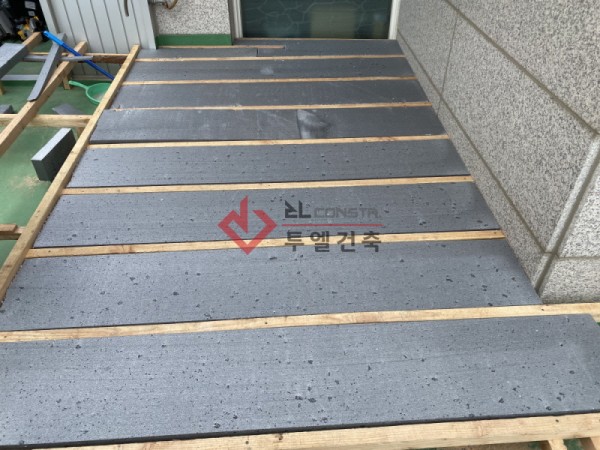

목재틀 작업 후에 단열재를 시공한 모습입니다.
단열재 시공은 반드시 필요한것은 아니며,
단열이 필요하거나, 혹은 건축주 요청에 따라
단열재 시공 유무를 결정합니다.
지붕 속 통풍이 잘 되지 않는 여건이라면
단열재 시공이 오히려 건물에 악역향을
끼칠수도 있으므로, 충분히 검토한 후에
단열재 시공을 결정하는것이 좋습니다.
본 단열재는 난연2급 2~3호스티로폼입니다.
다음은 칼라강판 자재를 반입하는 모습입니다.
크레인 장비를 이용하여 옥상위로 인양합니다.

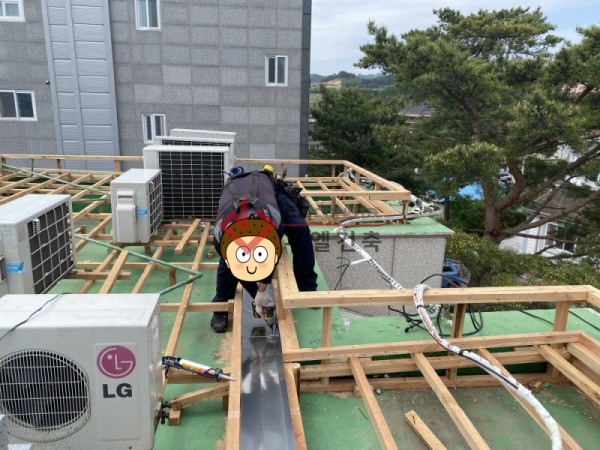

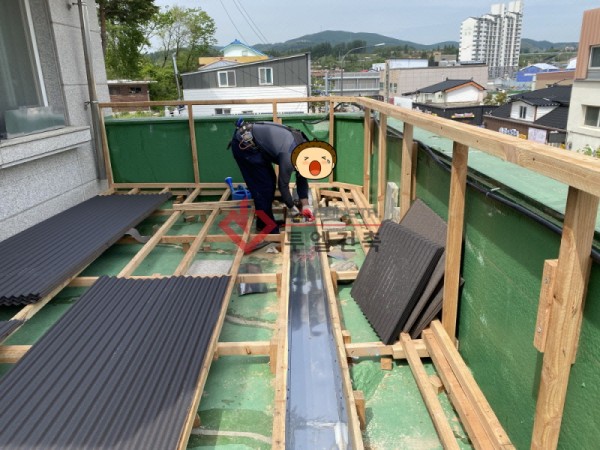

3층 스테인레스 중앙 배수로를 설치하는 모습입니다.
2층 또한 스테인레스 배수로를 설치합니다.

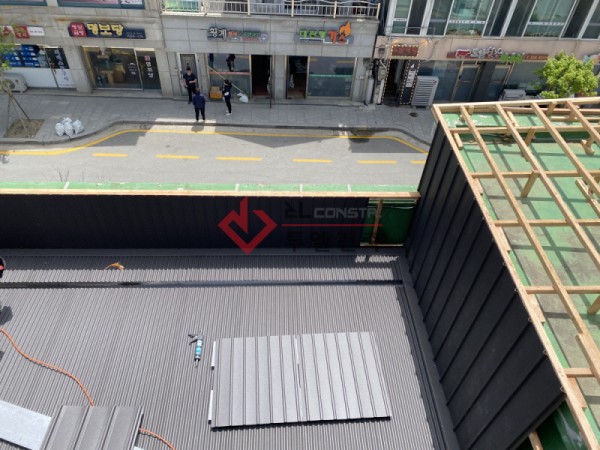

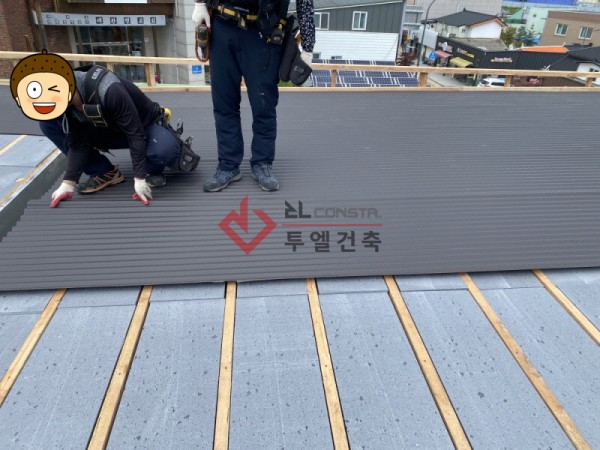

다음은 칼라강판 바닥판재를 시공하는 모습입니다.
소재는 칼라강판 차콜색 S골입니다.

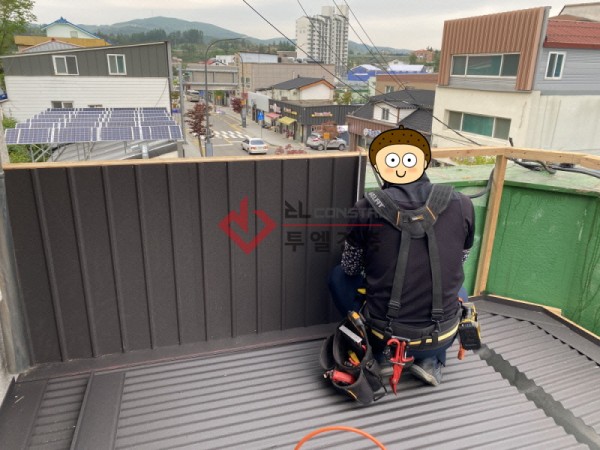

바닥 S골을 시공한 후에는 벽체판을 시공합니다.
벽체판은 칼라강판 U-120입니다.

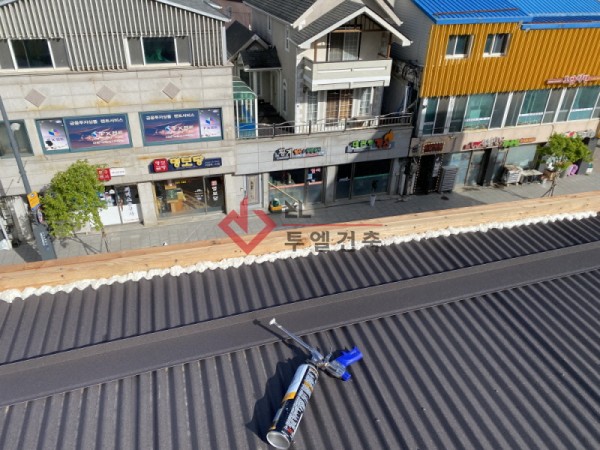

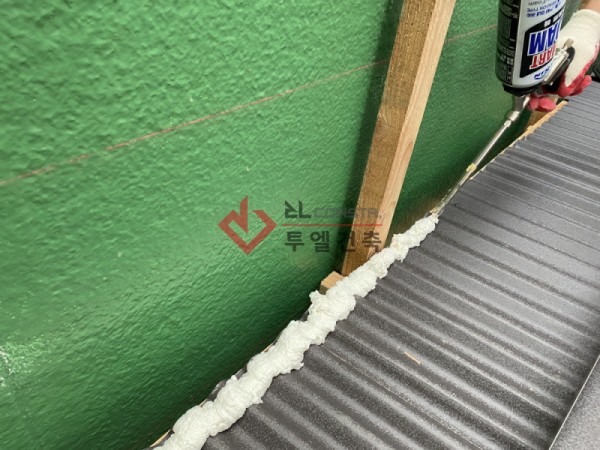

바닥판재 최상단에는 단열우레폼을 도포하여
빗물 역류를 방지합니다.

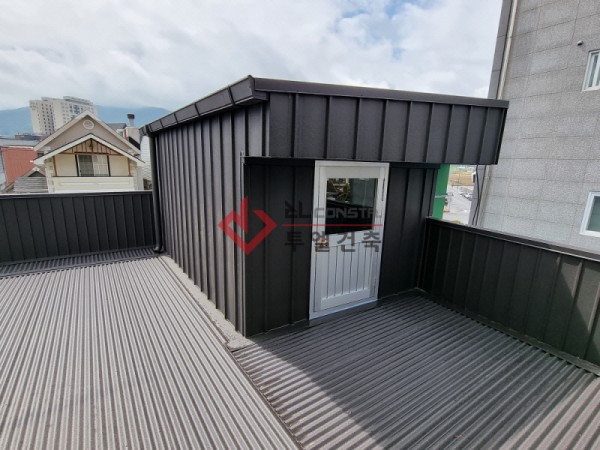

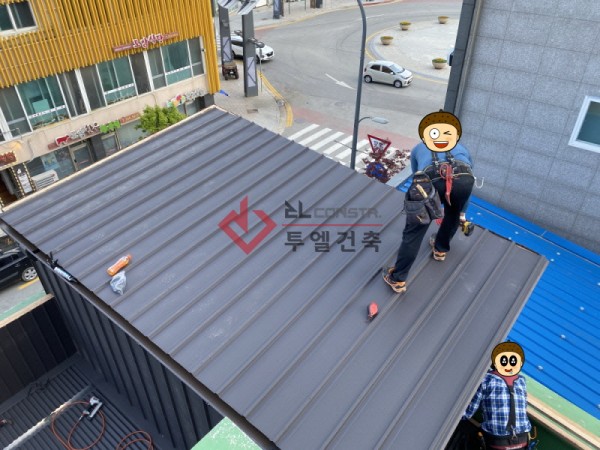

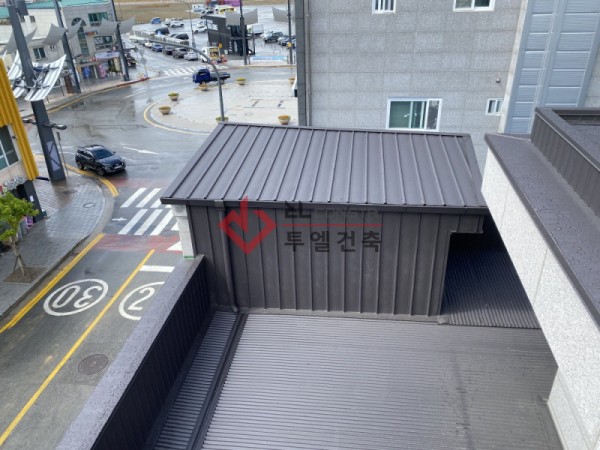

2층에 창고건물 지붕재도 시공합니다.
자재는 V-250입니다.

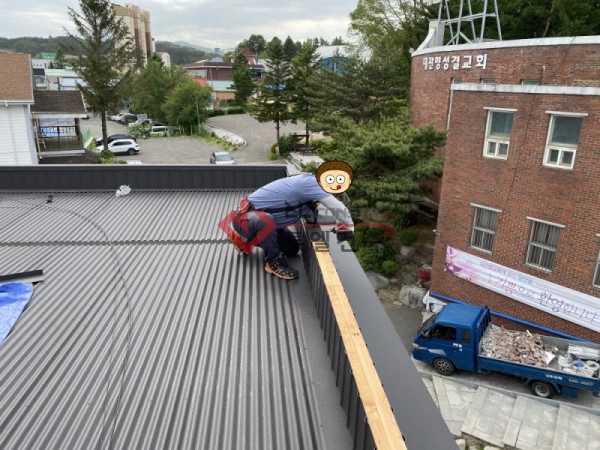

바닥판과 벽체판 시공후에는

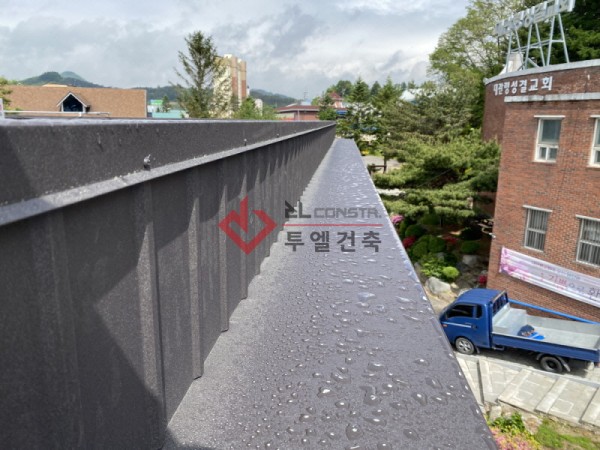

난간 외부와 두겁재를 시공합니다.

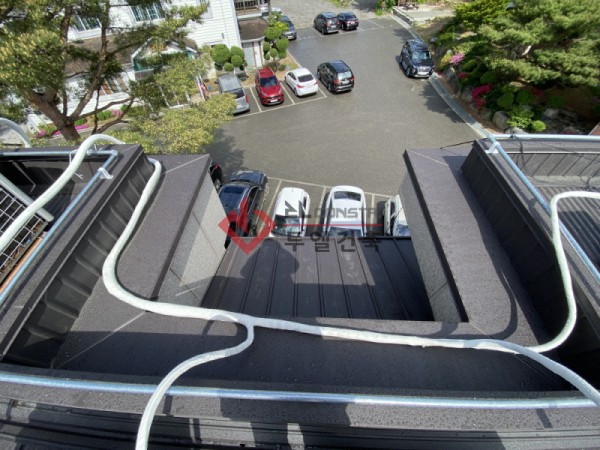

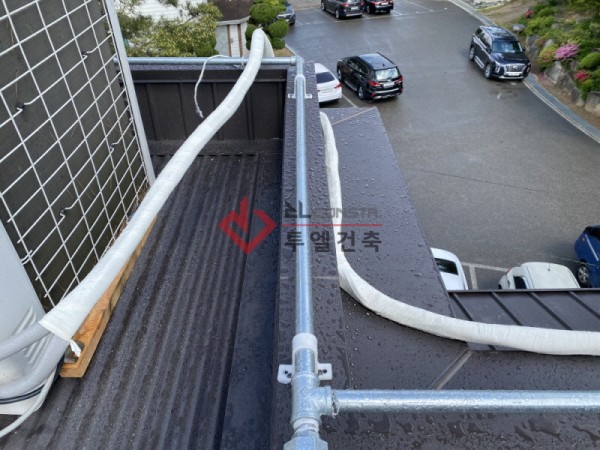

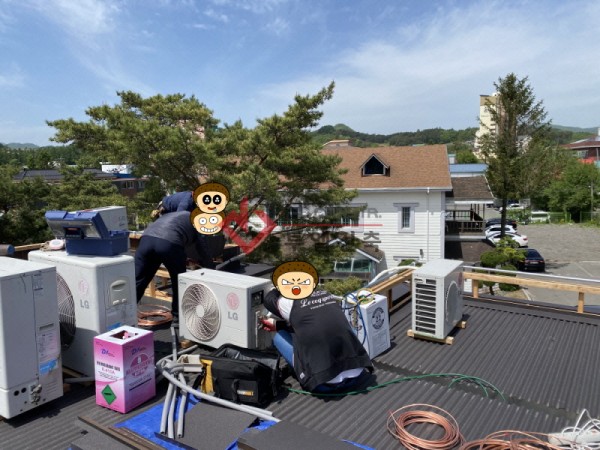

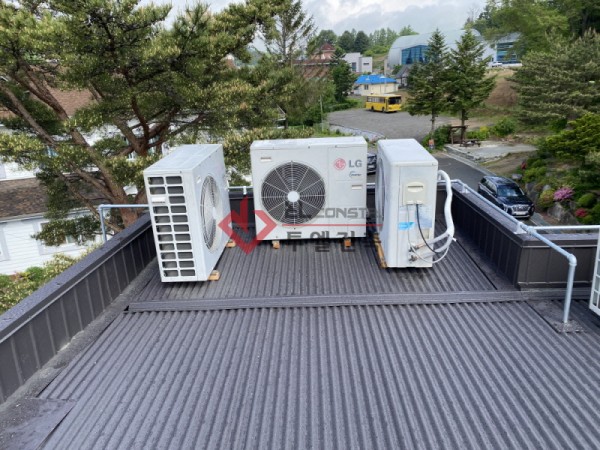

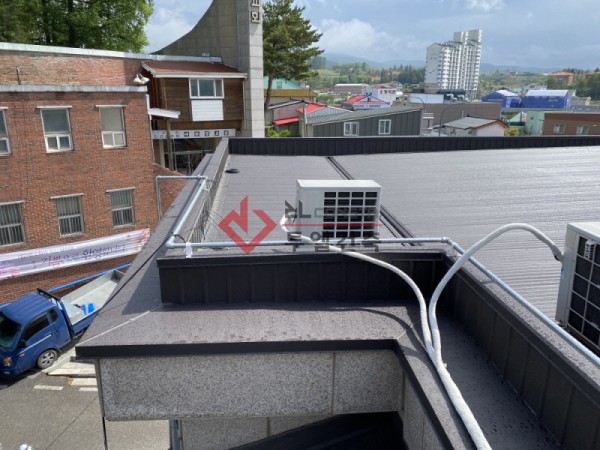

칼라강판 마감재와 함께 에어컨 배관 및
도시가스 배관 이설 등 추가작업도
진행합니다.
외부에는 스테인레스 빗물 홈통을 시공합니다.

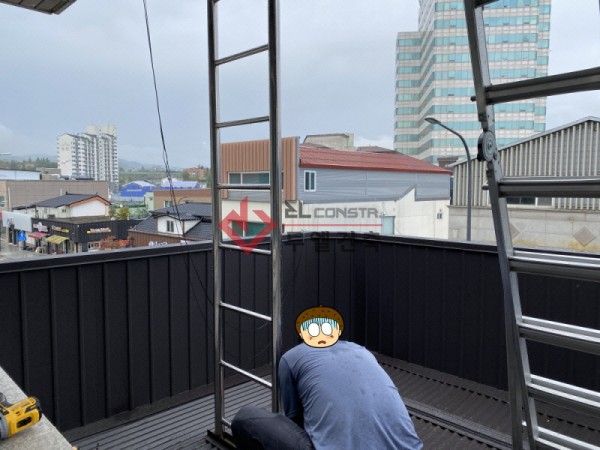

3층에 올라갈 스테인레스 벤딩 사다리도 설치해줍니다.

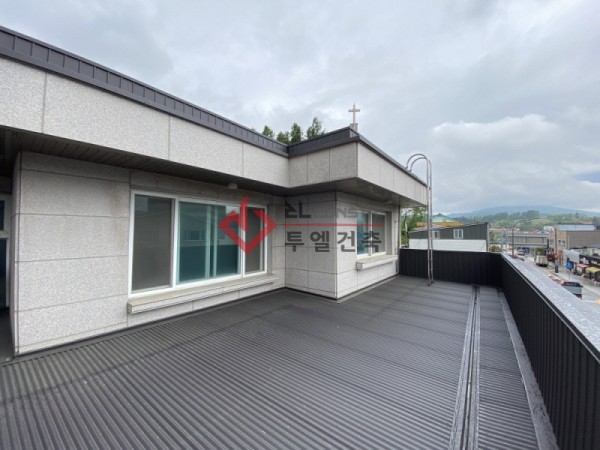

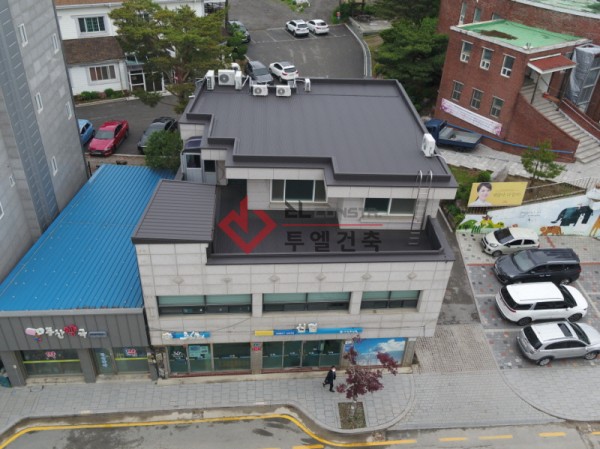

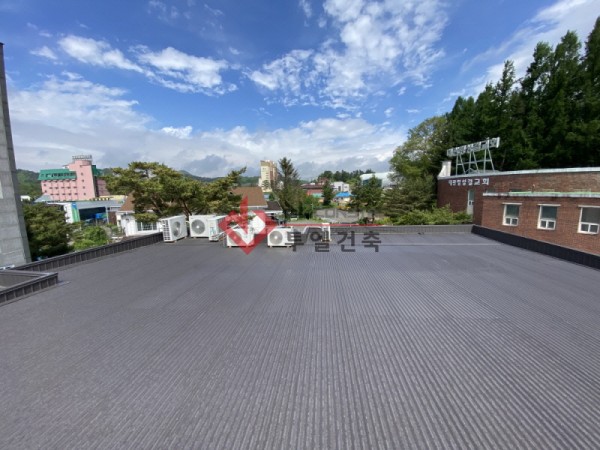

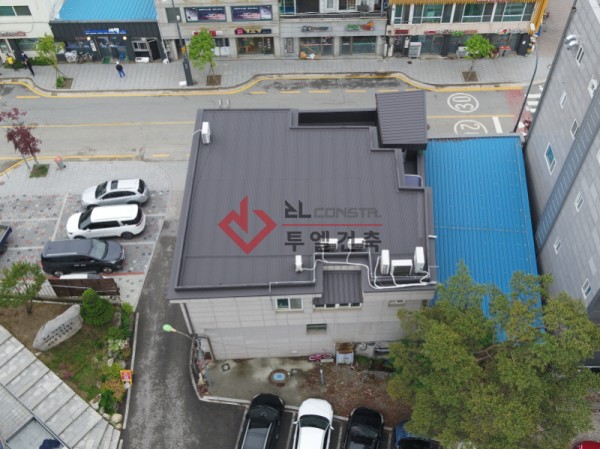

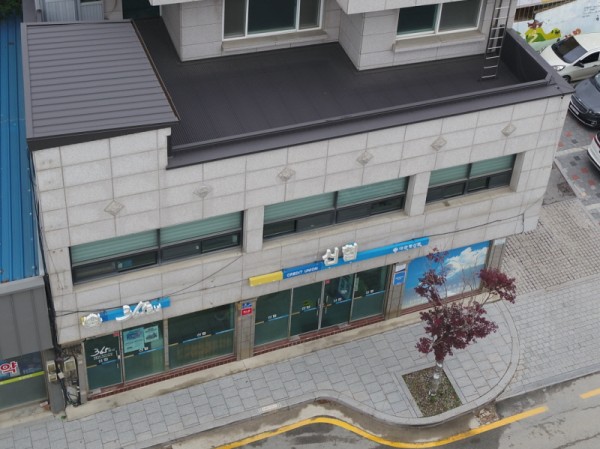

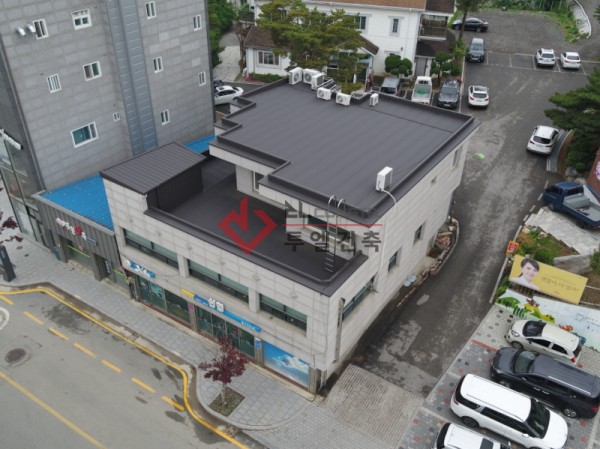

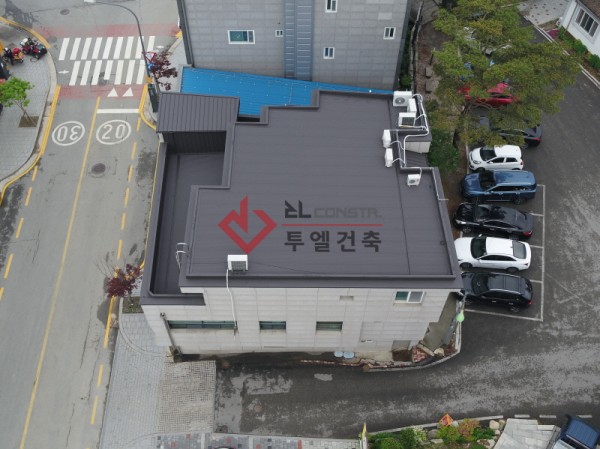

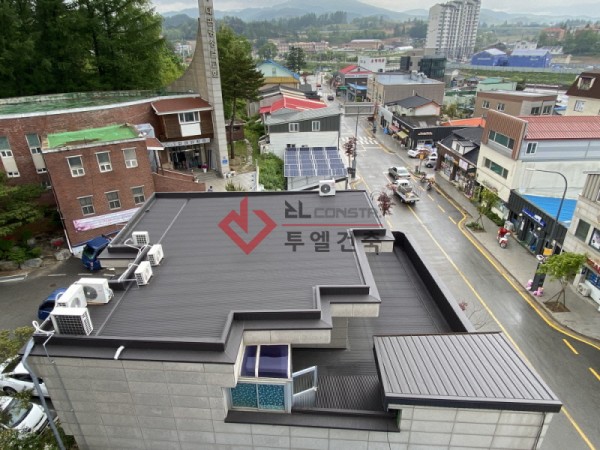

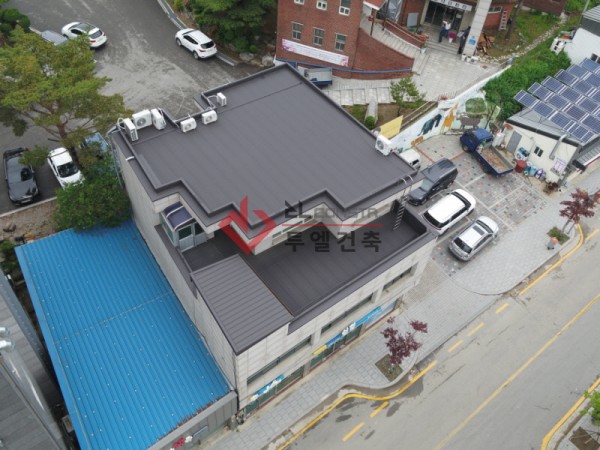

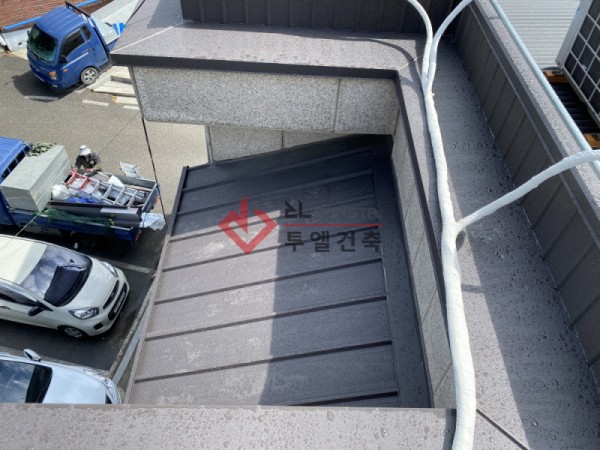

모든 작업을 마치고 촬영한 모습입니다.
공사기간은 약 7일 소요되었습니다.
