NO.119 - 옥상바닥형 시공사례 - 다가구주택 슬라브 옥상
관련링크
본문
*위 사진은 썸네일용 사진입니다.

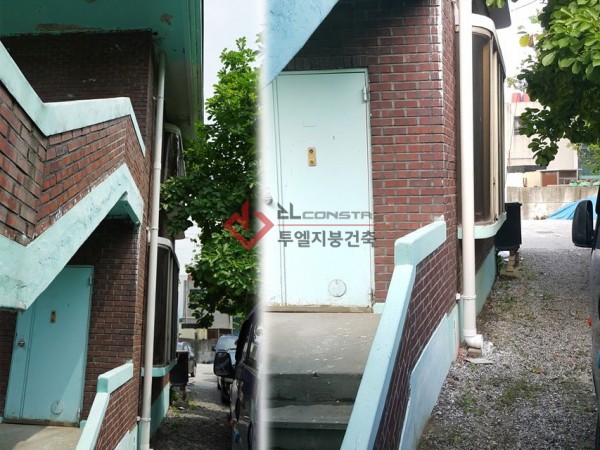

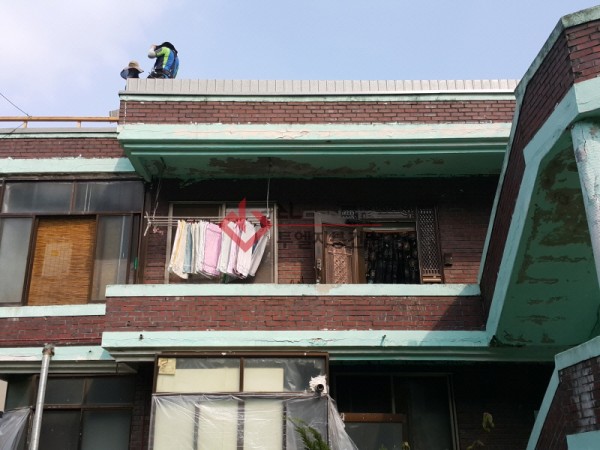

경기도 광주시에 위치한 다가구주택
옥상바닥형 칼라강판 시공사례입니다.
옥상바닥형 칼라강판 시공사례입니다.

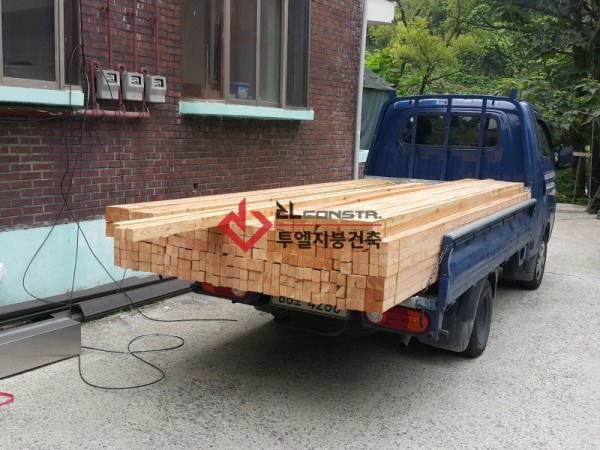

현장에 도착한 목재입니다.
A급 국내산 목재로서, 수종은 낙엽송입니다.
A급 국내산 목재로서, 수종은 낙엽송입니다.

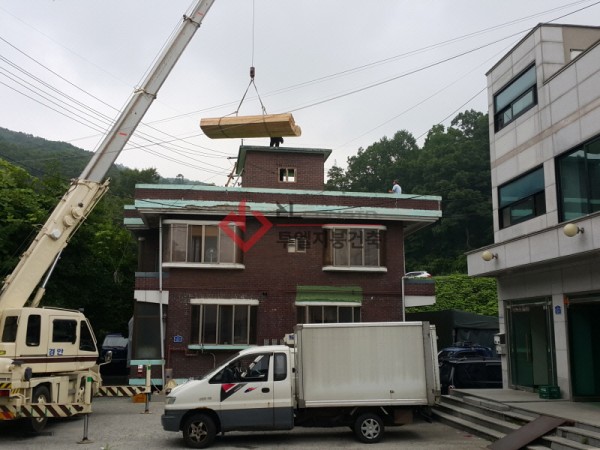

크레인장비로 3층 높이의 옥탑위로
목자재를 인양하는 모습.
2층 높이 이상의 건물은 크레인이나
사다리차같은 장비를 이용하는것이 합리적입니다.

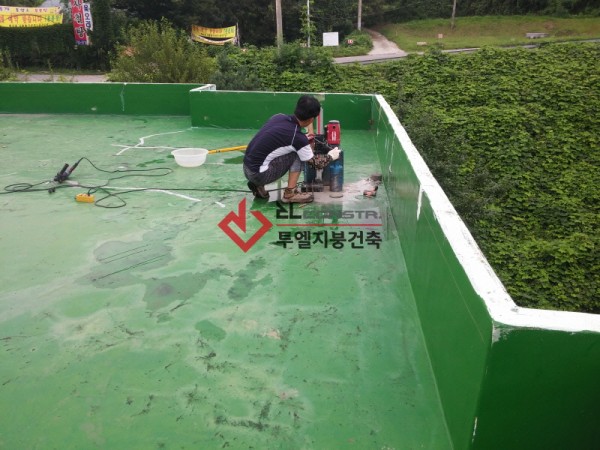

코어 드릴을 이용하여 새 빗물 배수구를 뚫습니다.
Ø125mm로 천공하여 Ø100mm이상의 배수관을
수직으로 설치 할 예정입니다.
Ø100mm V.G.2 배수관을 수직으로 설치한 모습.
수직으로 설치 할 예정입니다.
Ø100mm V.G.2 배수관을 수직으로 설치한 모습.
전자수평레벨기를 이용하여
건물전체의 수평을 체크하고
바닥 구배(SLOPE)를 설정합니다.
건물전체의 수평을 체크하고
바닥 구배(SLOPE)를 설정합니다.

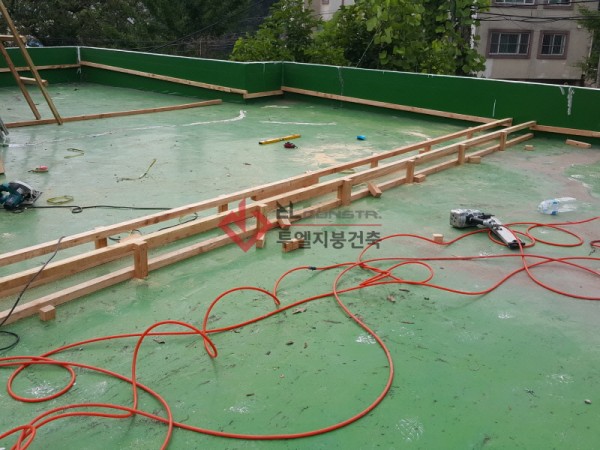

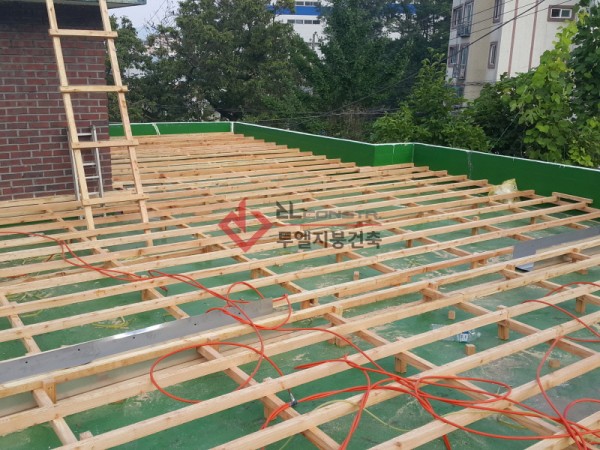

사진은 중앙 배수로(TRENCH)의
목재틀을 조성하는 모습입니다.

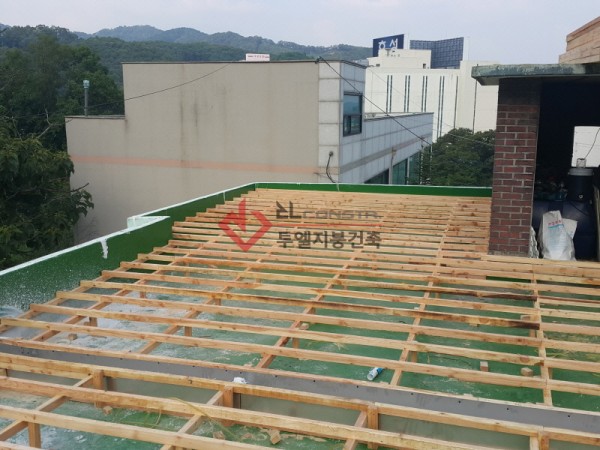

정확한 설계에 의하여 목재틀을 시공중인 모습.
목재틀을 조성하는 모습입니다.
정확한 설계에 의하여 목재틀을 시공중인 모습.

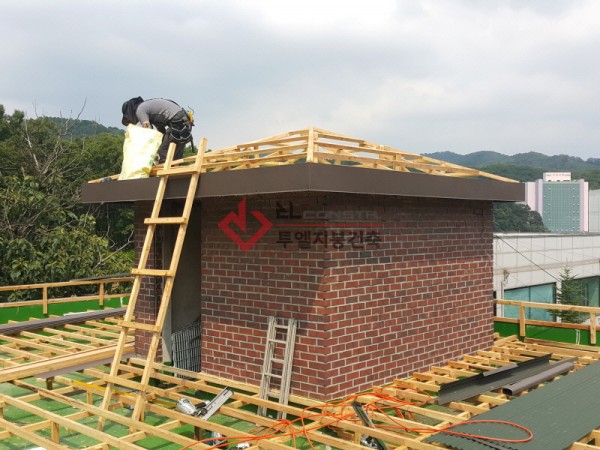

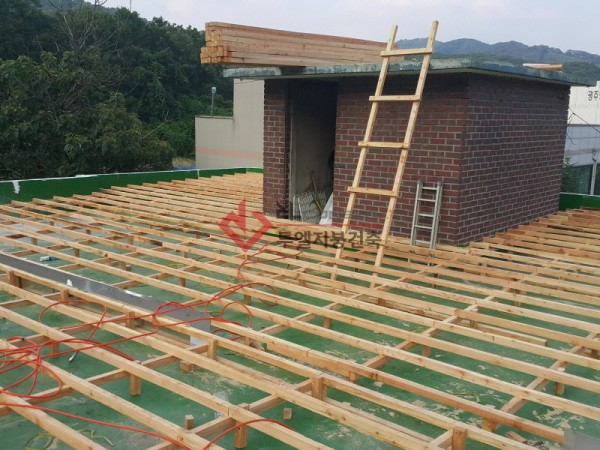

옥상 위 옥탑 지붕틀을 시공하는 모습.
*참고사항으로 대개 슬라브 옥상구조 건물은
옥탑(계단 전실 혹은 엘리베이터 기계실)구조물이 있습니다.
옥탑(계단 전실 혹은 엘리베이터 기계실)구조물이 있습니다.

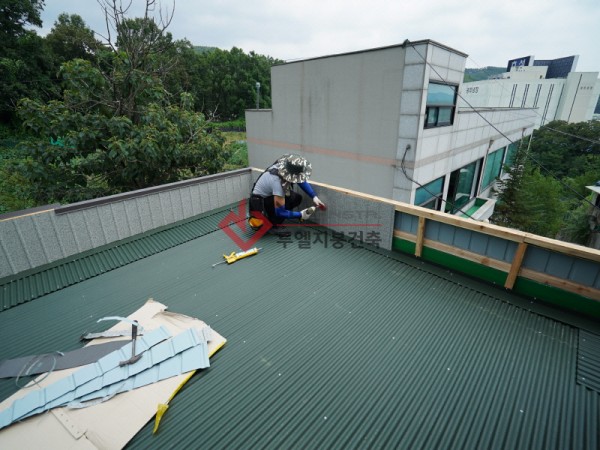

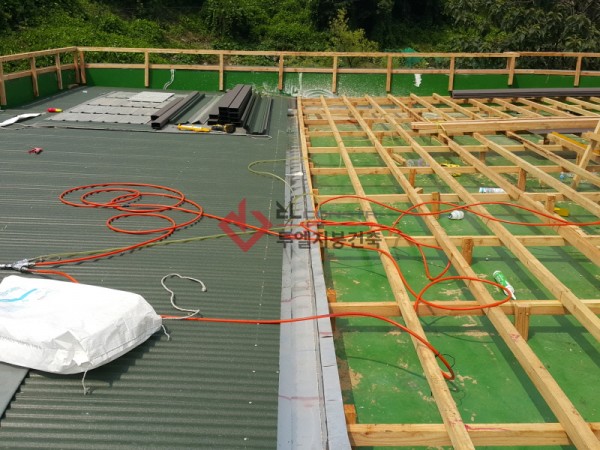

쑥스톤 S골형 칼라강판을 시공중인 모습입니다.
중앙 배수로는 자체 슬로프를 형성하는 공법으로서
정체현상없이 빠르게 빗물이 배출됩니다.
정체현상없이 빠르게 빗물이 배출됩니다.
또한 부식에 강한 스테인레스(STS 304)
배수로를 사용하여 사용연한을 최대로 늘렸습니다.
난간벽의 높이를 높여주는 벽체 작업입니다.
옥상바닥형 공법의 특징상 바닥 높이가 기존
슬라브에서 약 30cm이상 높아지기 때문에,
사용자의 안전을 고려하여 난간높이를 연장하여 줍니다.
난간 내부를 감싸는 작업중입니다.
내부 마감자재는 대리석문양의 칼라강판을 사용하였습니다.

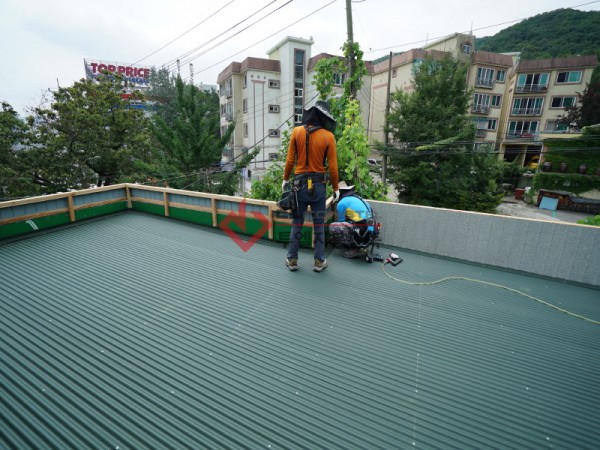

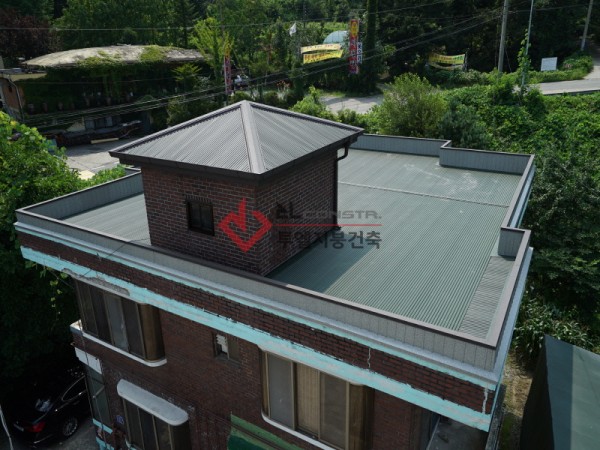

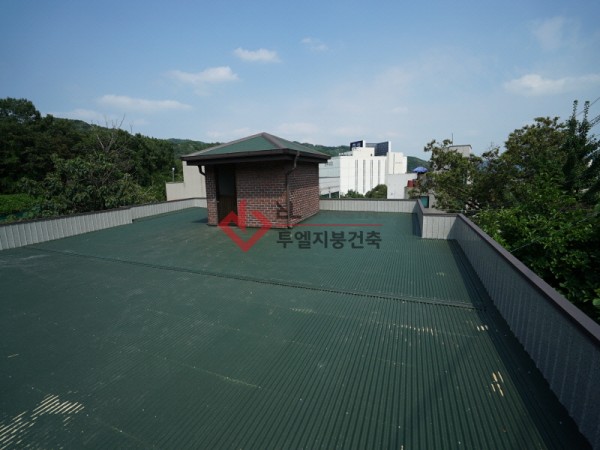

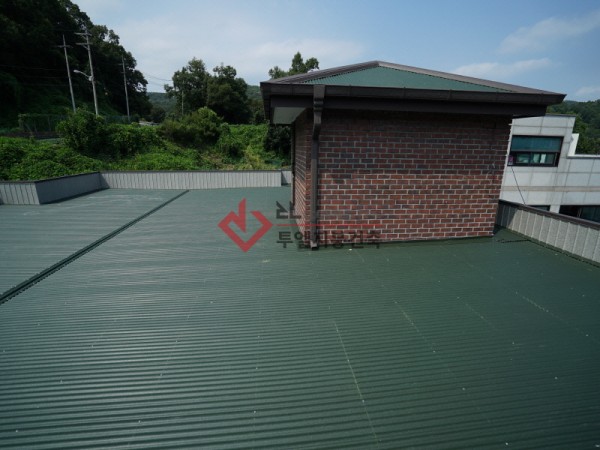

완공 후 모습입니다.
난간 상부(두겁) 및 옥탑 지붕등도
모두 칼라강판으로 마감하였습니다.
