NO.123 - 옥상바닥형 시공사례 - 다가구주택 옥상 및 뱃지붕
관련링크
본문
*위 사진은 썸네일용 사진입니다.
이번 시공사례는 인천 남구 구월동에 위치한
다가구주택으로, 공사범위는 옥상바닥, 옥탑지붕,
다가구주택으로, 공사범위는 옥상바닥, 옥탑지붕,
테두리 뱃지붕(MANSARD ROOF)입니다.

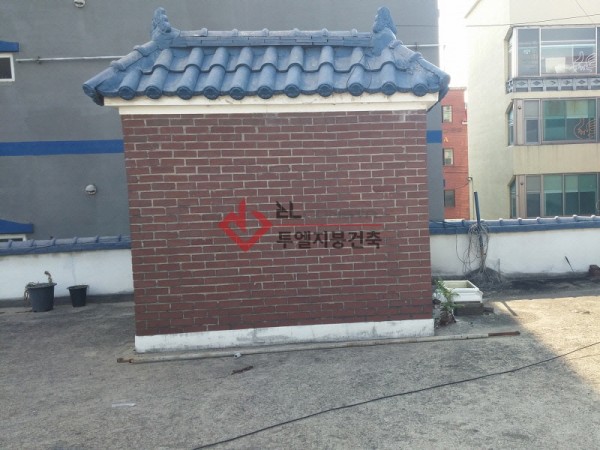

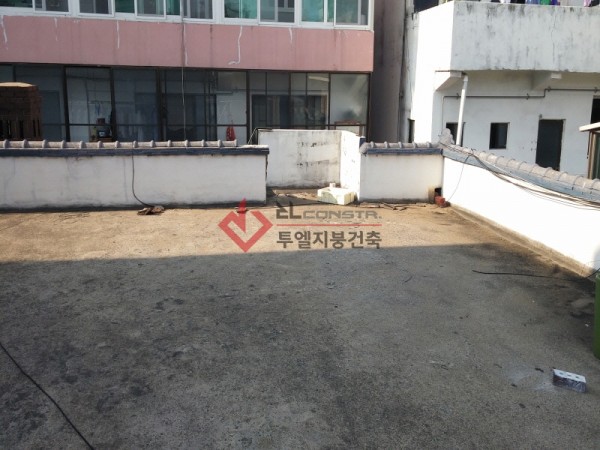

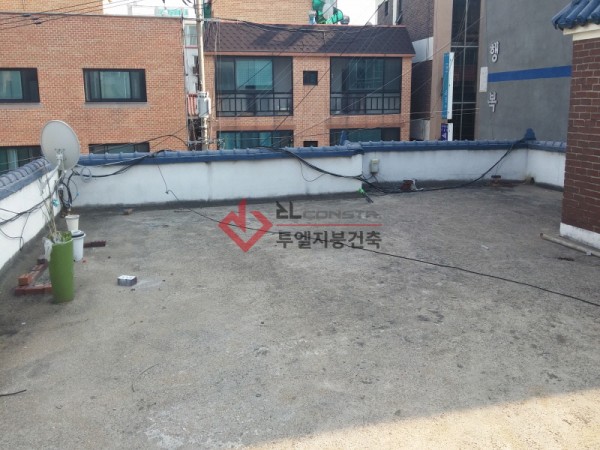

시공 전 모습.
옥상 슬라브 바닥에 우레탄방수조차
되어있지 않아서 누수가 심각해 보입니다.
옥상 슬라브 바닥에 우레탄방수조차
되어있지 않아서 누수가 심각해 보입니다.
슬라브옥상의 제일 큰 누수원인은
1.작은배수구로 인한 배수 정체 현상
2.불균형한 바닥구배로 인한 물고임현상
입니다.
2.불균형한 바닥구배로 인한 물고임현상
입니다.

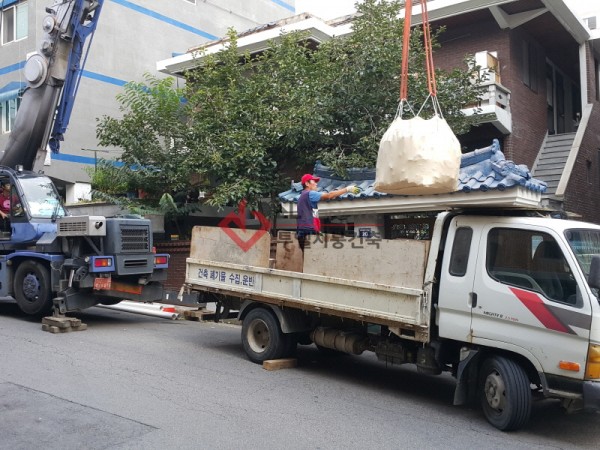

기존 옥탑지붕 및 뱃지붕 기와를 모두 철거 할 예정입니다.
철거한 기와는 분쇄하여 대형 마대자루에 담고
다시 크레인으로 인양하여 지상에 대기하던
폐기물차량에 싣습니다.
대개 30평정도 건물의 경우 뱃지붕 기와의
폐기물 배출량은 6~8t가량 발생하게 됩니다.

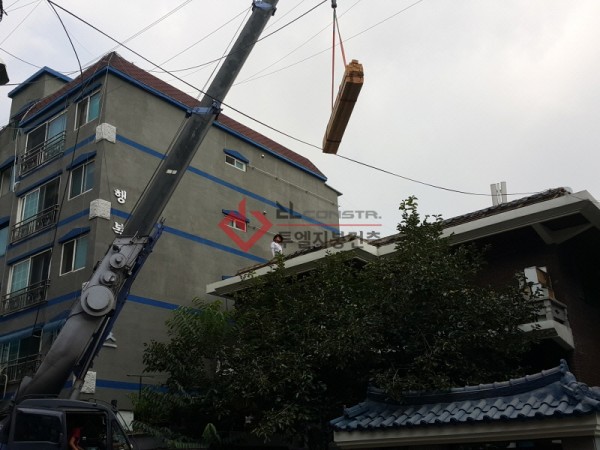

크레인장비를 사용하여 목자재를 인양하는 모습입니다.
폐기물 배출량은 6~8t가량 발생하게 됩니다.
크레인장비를 사용하여 목자재를 인양하는 모습입니다.

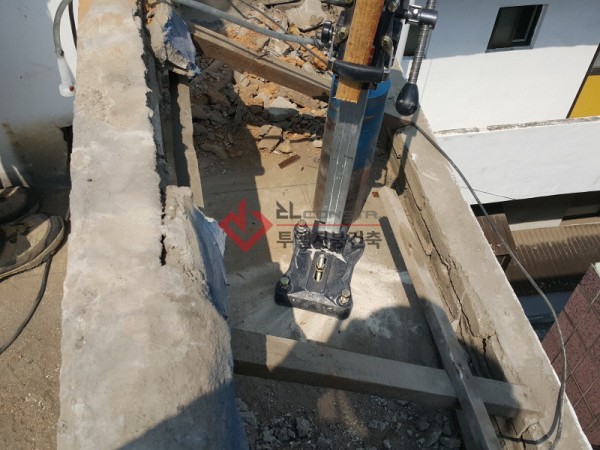

새 빗물 배수구를 뚫기 위해 코어드릴을 설치하는 모습입니다.
Ø125mm로 천공하여 Ø100mm이상의 배수관을
수직으로 설치 할 예정입니다.
수직으로 설치 할 예정입니다.
먼저 전자레벨측정기를 사용하여
건물의 수평을 체크하고
기준 먹메김을 하였습니다.
이 후 정확한 계산법에 의하여
구배(SLOPE)를 설정합니다.
최적의 경사각은 1.6~1.7도입니다.
건물의 수평을 체크하고
기준 먹메김을 하였습니다.
이 후 정확한 계산법에 의하여
구배(SLOPE)를 설정합니다.
최적의 경사각은 1.6~1.7도입니다.

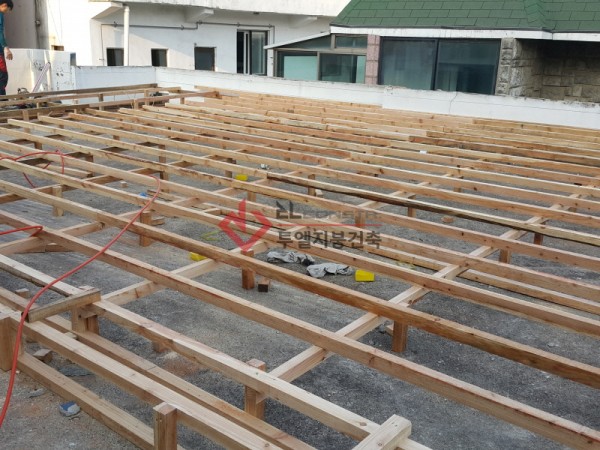

아래 사진은 목재틀의 기초 단계로,
멍에목과 동바리(세움목)를 시공하는 모습입니다.
멍에목과 동바리(세움목)를 시공하는 모습입니다.

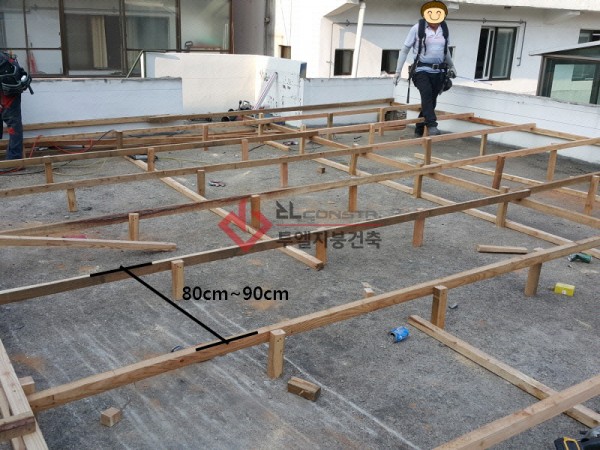

위 사진의 멍에목은 80cm~90cm로,

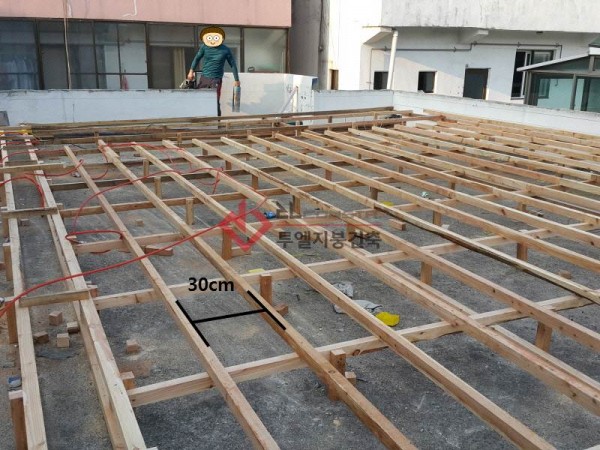

아래 사진의 장선목은 30cm간격으로 시공합니다.
아래 사진의 장선목은 30cm간격으로 시공합니다.
칼라강판을 덮어 씌운후에는
더욱 안정되고 튼튼한 구조가 형성되어
더욱 안정되고 튼튼한 구조가 형성되어
공사전과 똑같이 옥상바닥을 사용하실 수 있습니다.

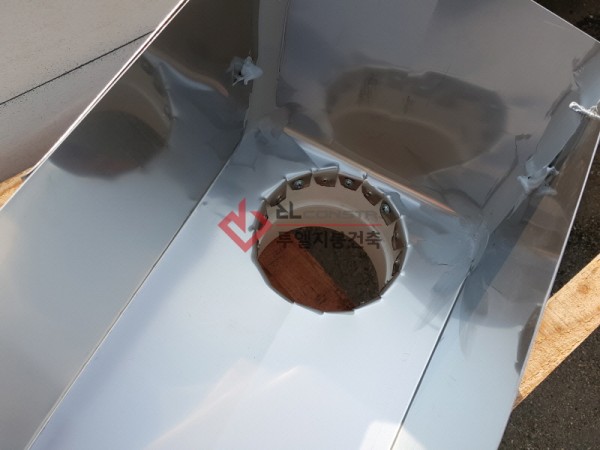

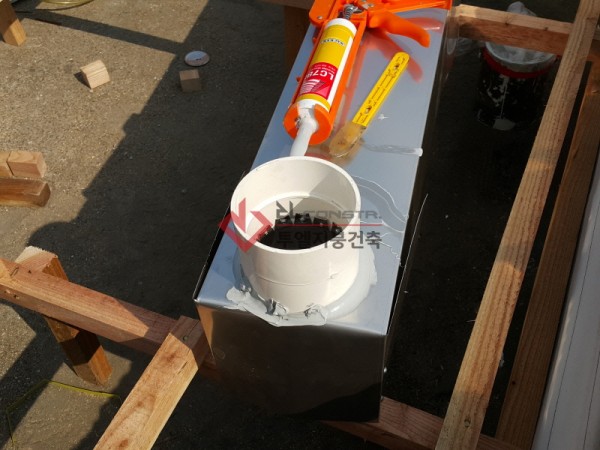

중앙 배수로(TRENCH)의 배수구 연결부(JOINT)입니다.
일반 실리콘이 아닌 외장용 실리콘을 사용하여
물샐틈없이 발라주었습니다.

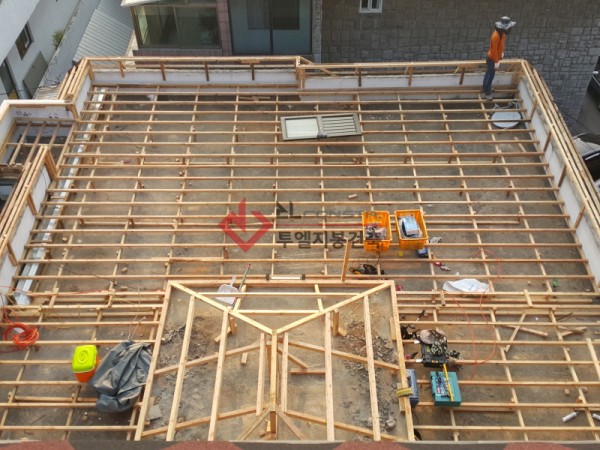

옆 건물에 올라 위에서 촬영한 모습입니다.
바닥 목재틀 및 뱃기와 목재틀까지 완성되었습니다.

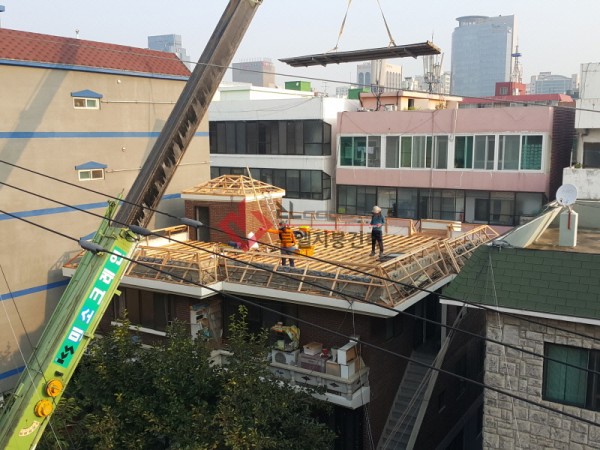

크레인장비를 사용하여 칼라강판 자재를 인양하는 모습입니다.
물샐틈없이 발라주었습니다.
옆 건물에 올라 위에서 촬영한 모습입니다.
바닥 목재틀 및 뱃기와 목재틀까지 완성되었습니다.
크레인장비를 사용하여 칼라강판 자재를 인양하는 모습입니다.
사용하지 않은 케이블등이 난잡하여
KT에 요청하여 선정리를 하였습니다.
KT에 요청하여 선정리를 하였습니다.

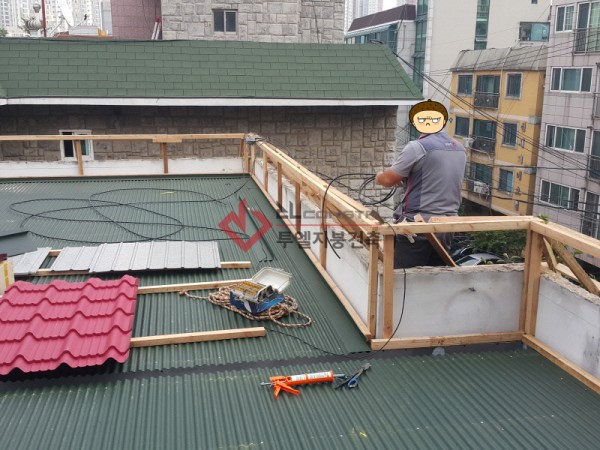

아래 사진은 완성된 목재틀위에

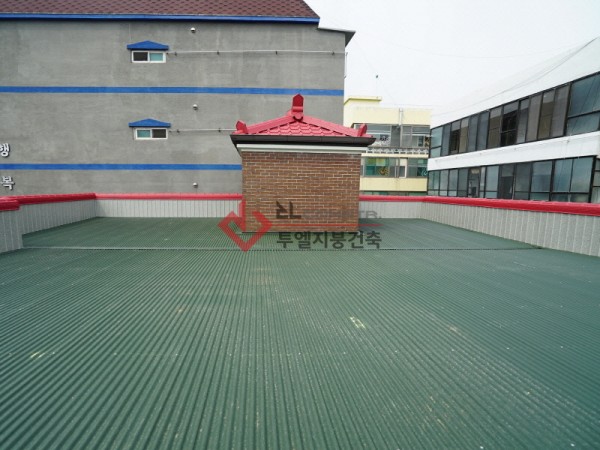

쑥스톤 S골형 칼라강판을 시공한 모습입니다.
쑥스톤 S골형 칼라강판을 시공한 모습입니다.
이제 남은 작업은 뱃지붕 및
난간 내부 벽체마감만을 남겨두고 있습니다.

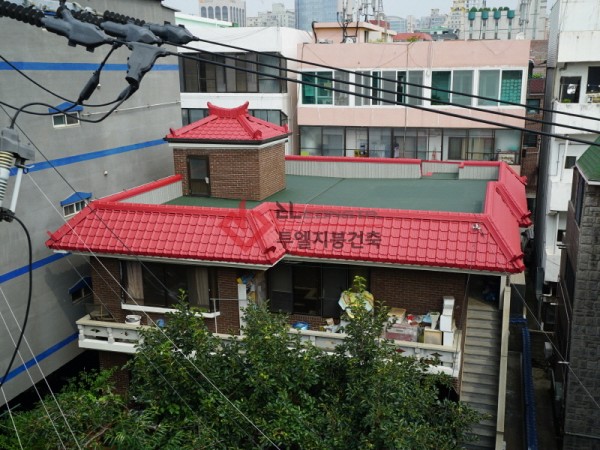

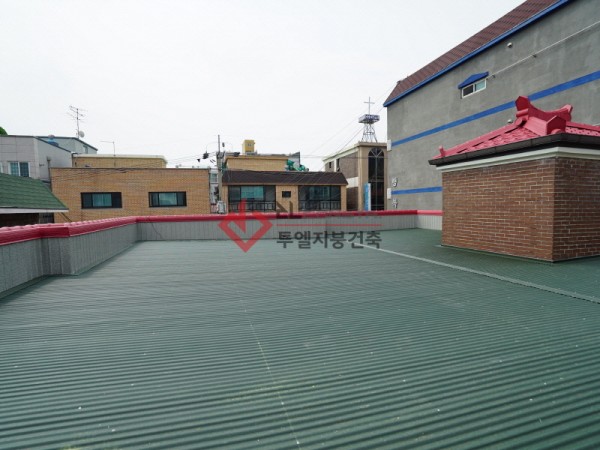

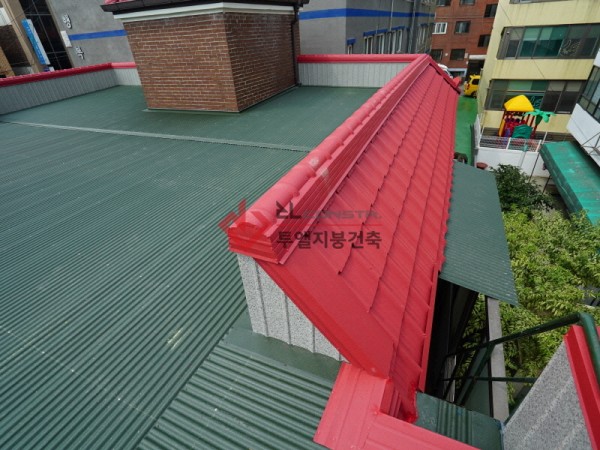

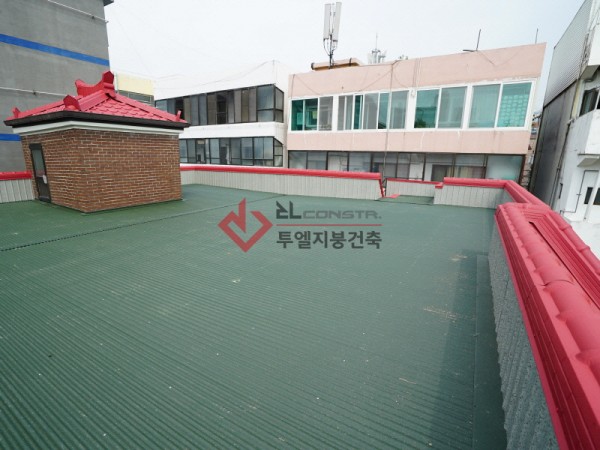

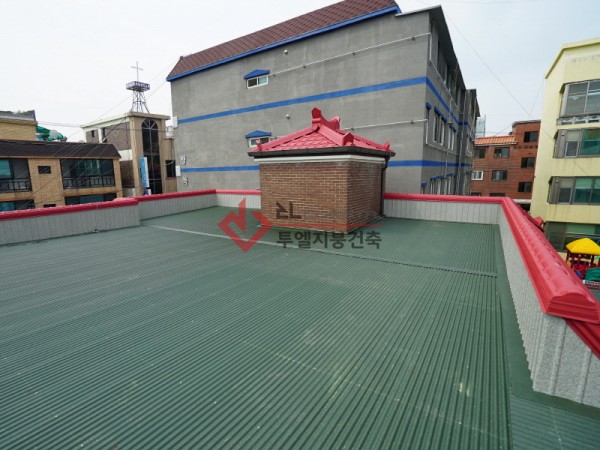

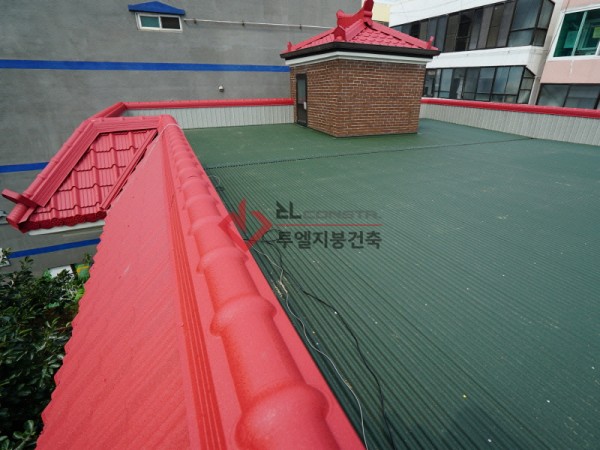

뱃지붕과 난간 내부 벽체마감을 완료한 완공 후 모습입니다.
난간 내부 벽체마감만을 남겨두고 있습니다.
뱃지붕과 난간 내부 벽체마감을 완료한 완공 후 모습입니다.
