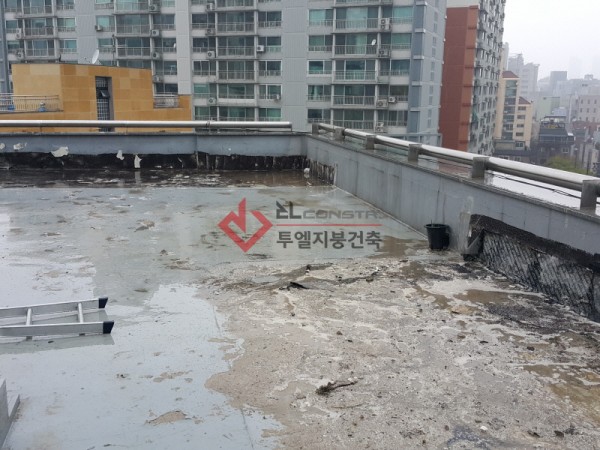

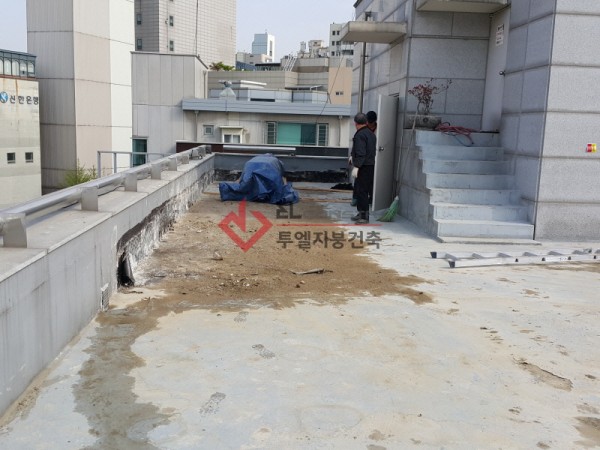

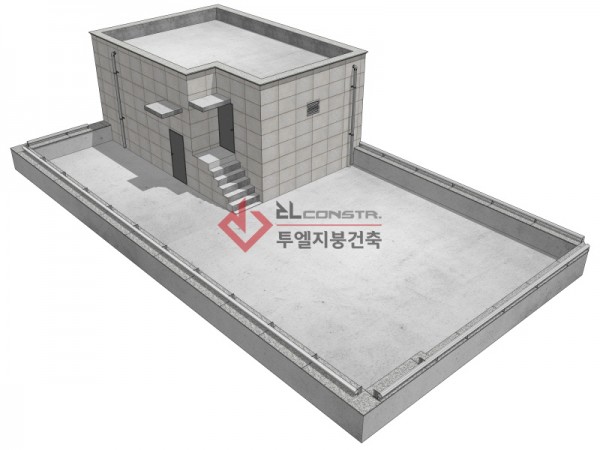

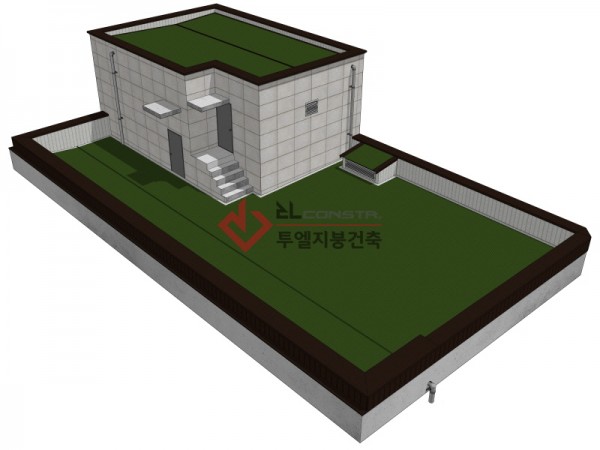

NO.83 - 옥상바닥형 시공사례 - 고층 상가건물 슬라브 옥상

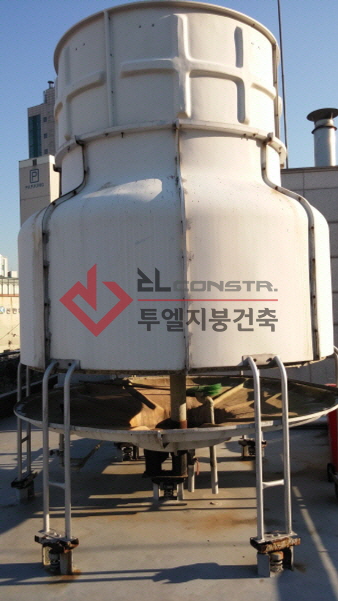

현재는 사용되지 않는 대형 수조입니다.
본 공사 진행시 철거 할 예정입니다.

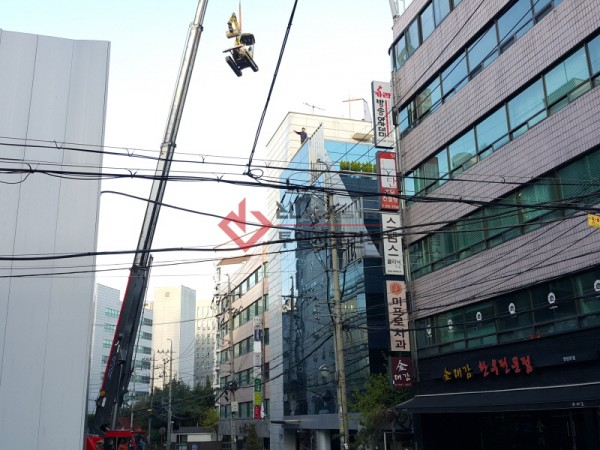

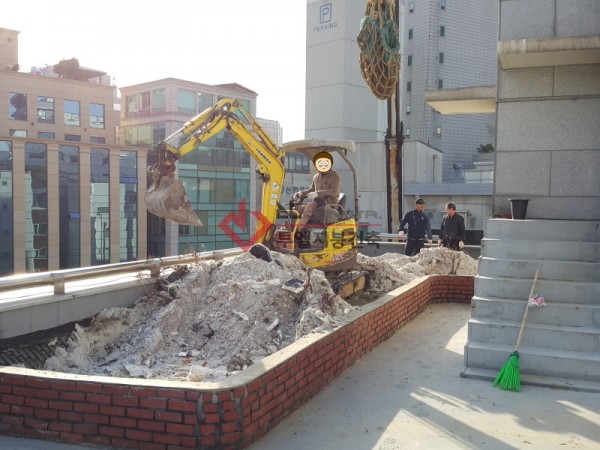

크레인장비를 사용하여 철거에 사용 될
미니포크레인을 건물위로 인양하는 모습입니다.




인력을 투입하는것보다 시간+금액대비
높은 효율을 보이는 장비입니다.

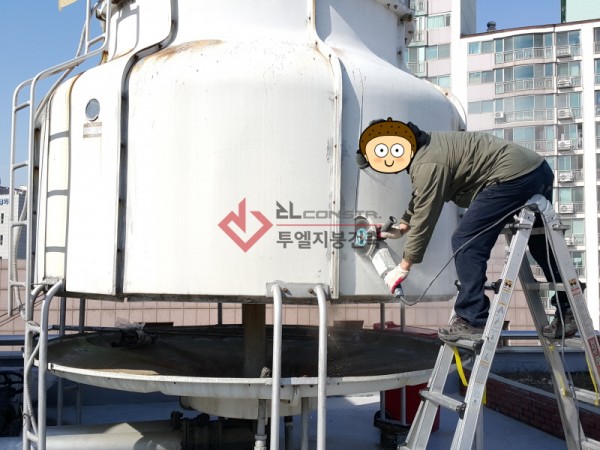

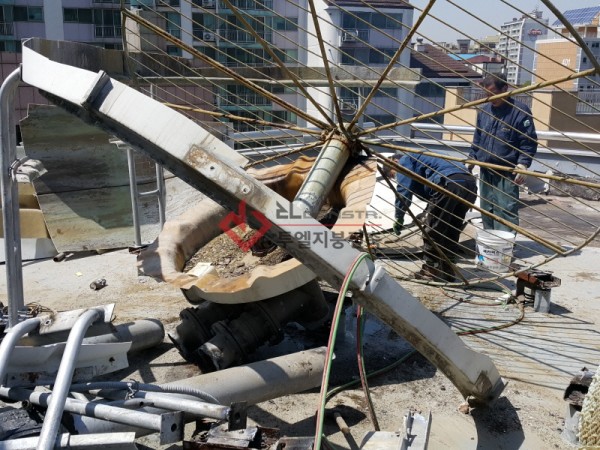

유리섬유가 포함된 F.R.P재질이므로 철거가 쉽지 않으며
폐기물 처리비용도 만만치 않습니다.



산소절단기를 이용하여
배관설비등도 모두 철거하는 모습입니다.

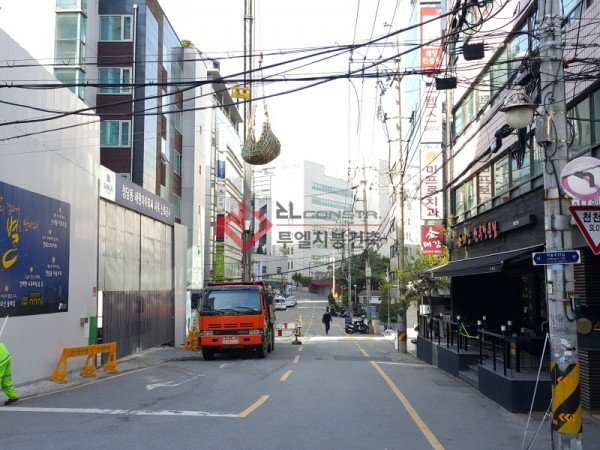

발생된 폐기물들은 대형마대에 담아
크레인으로 인양하여 덤프트럭에 적재합니다.




일석이조의 효과로 건물이 받는 하중 또한 덜게 되었습니다.

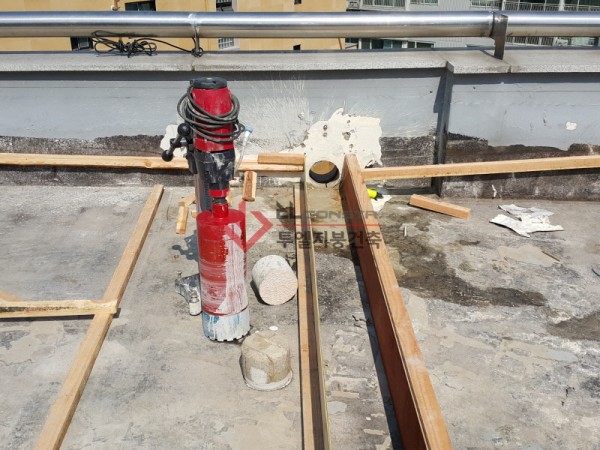

코어드릴을 이용하여 빗물 배수관을 천공한 후의 모습입니다

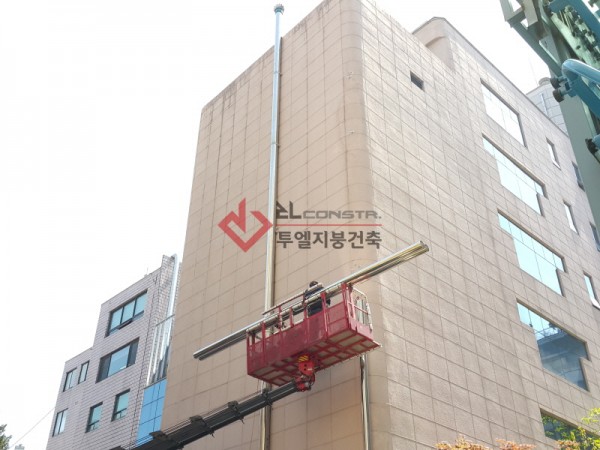

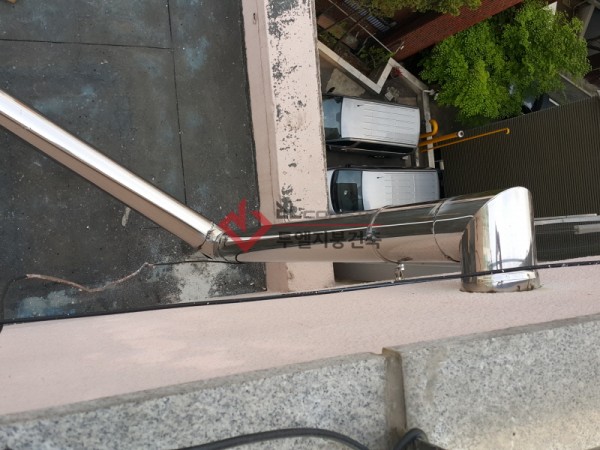

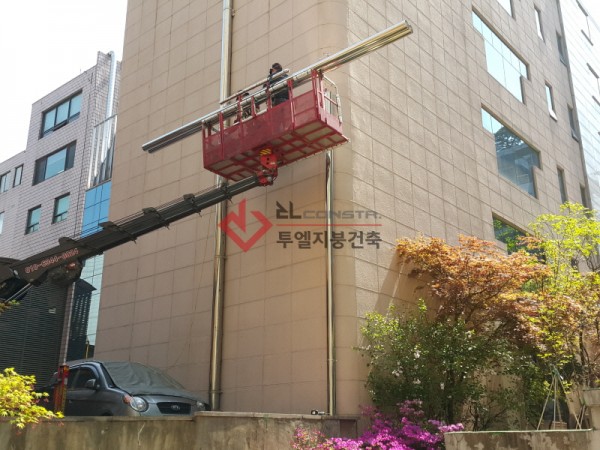

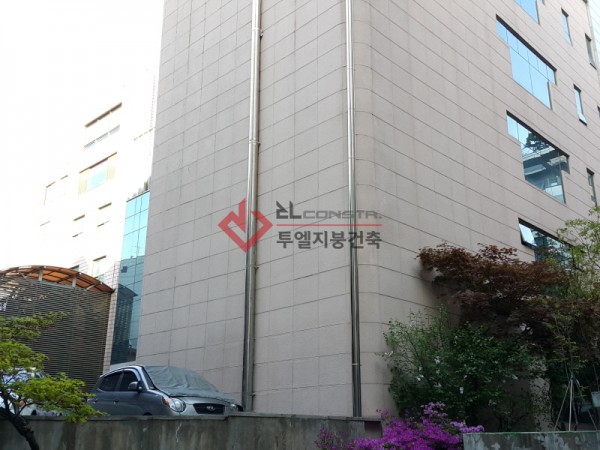

외부 선홈통(배수관) 시공 모습입니다.
스카이장비를 이용하여 시공합니다.

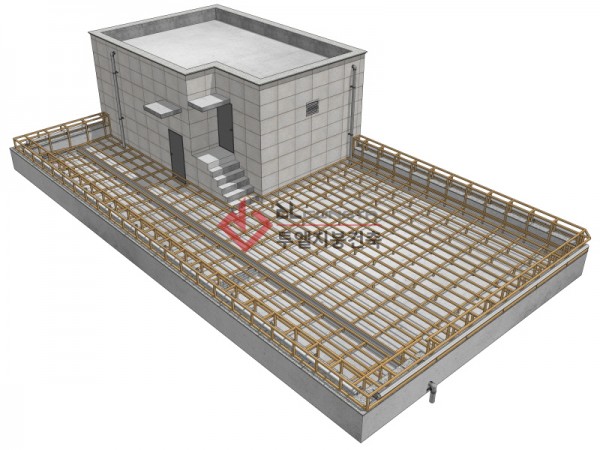

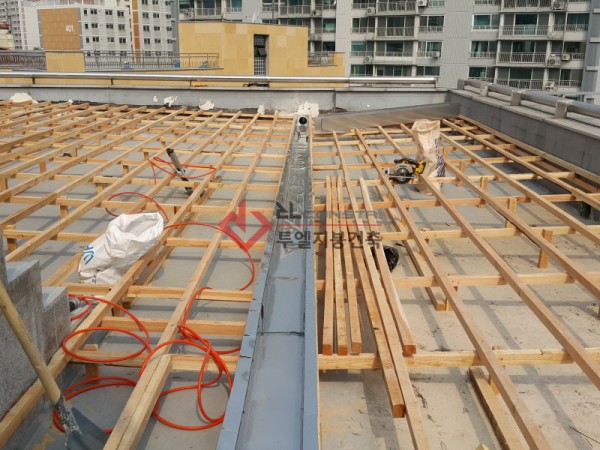

중앙 배수로(TRENCH)틀과 멍에목을 시공하는 모습입니다.




자체 구배(SLOPE)를 형성하는 배수로 시공은
축적된 경험과 기술을 요하는 공종 중 하나입니다.




(옥상 사용의 빈도등을 고려하여 작업 유.무를 정합니다.)

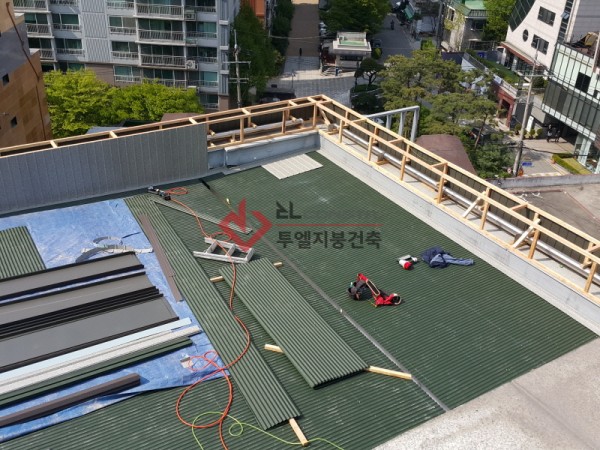

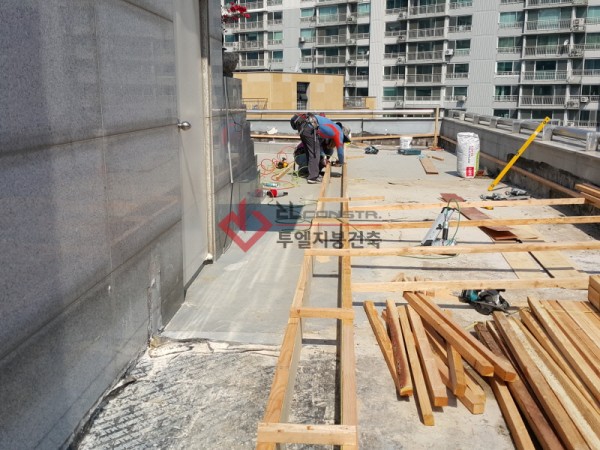

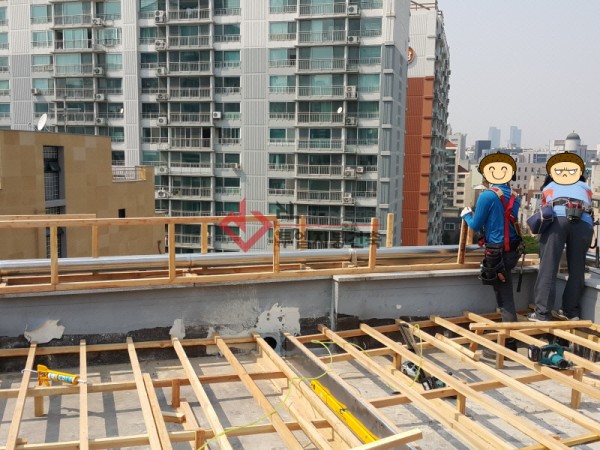

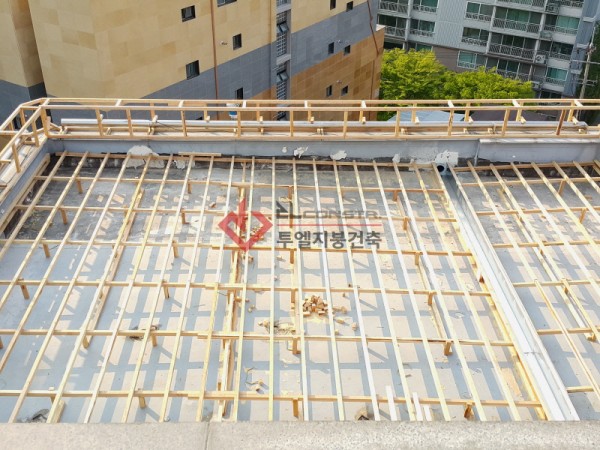

바닥틀과 난간 벽체틀 모두 완료된 모습입니다.

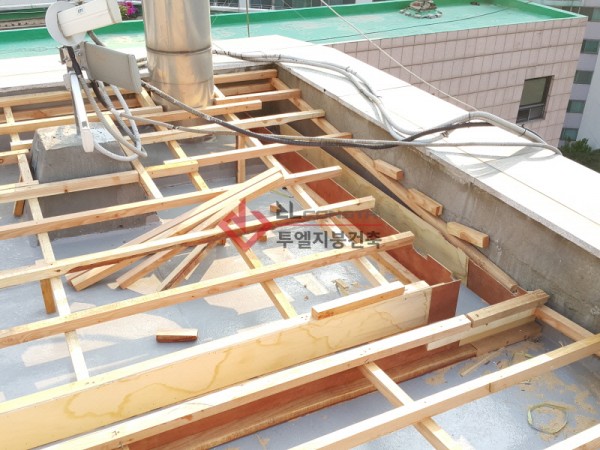

통신장비등의 구조물 모양을 반영하여
목재틀 작업을 한 모습입니다.

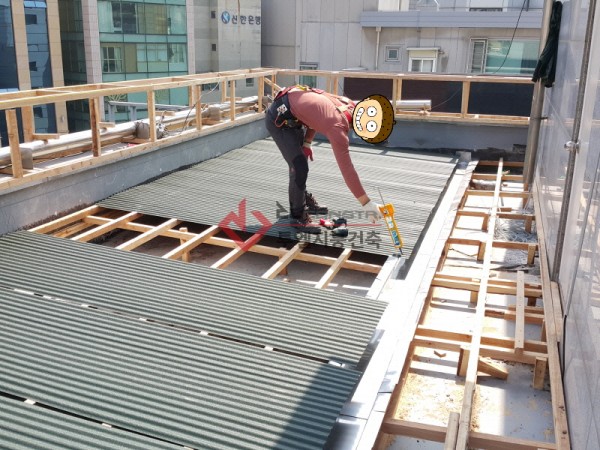

바닥틀 위에 시공되어질 쑥스톤 S골형 칼라강판입니다.



칼라강판 겹침부위에 실리콘을 도포하여
누수를 완전히 차단합니다.

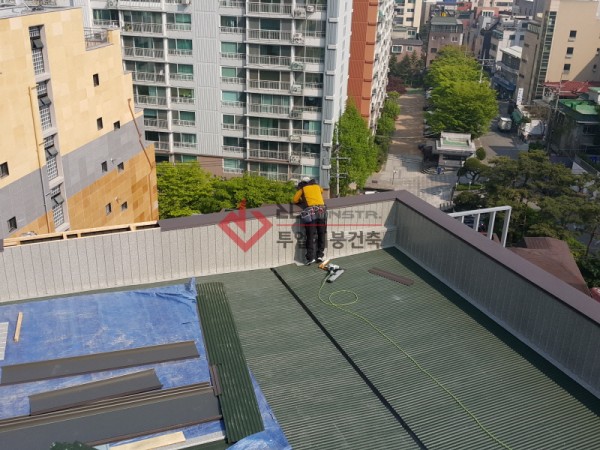

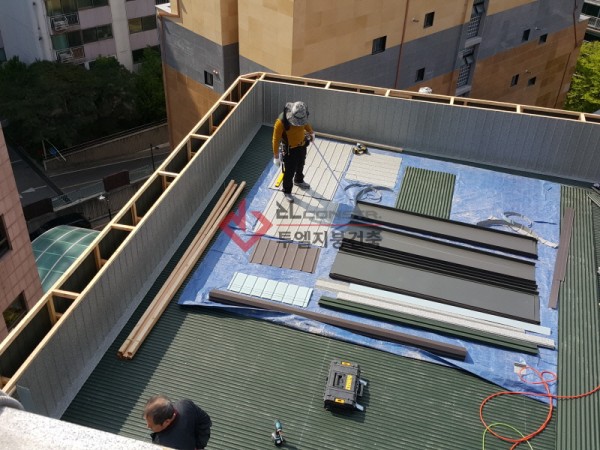

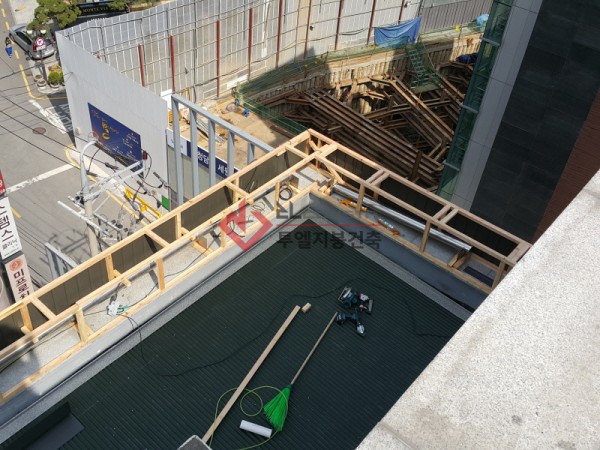

바닥 칼라강판을 완료하고 벽체 칼라강판의
하단부 작업을 하는 모습입니다.

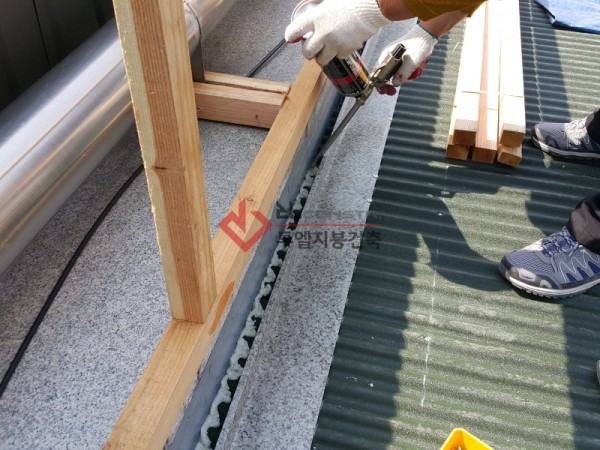

우레탄폼 시공은 틈새 단열보강은 물론
혹여나 발생 될 지 모른는 빗물 한방울까지
모두 차단하게 됩니다.

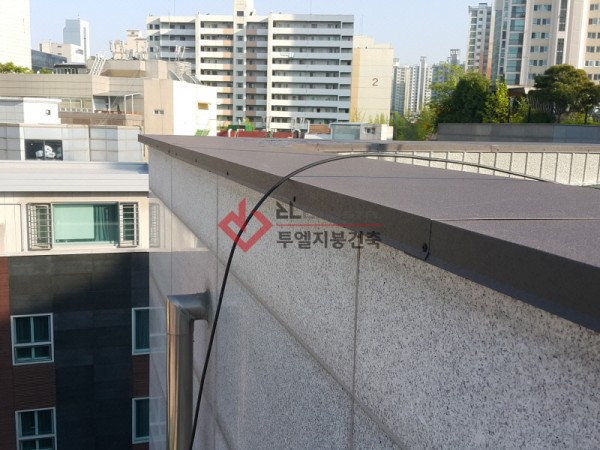

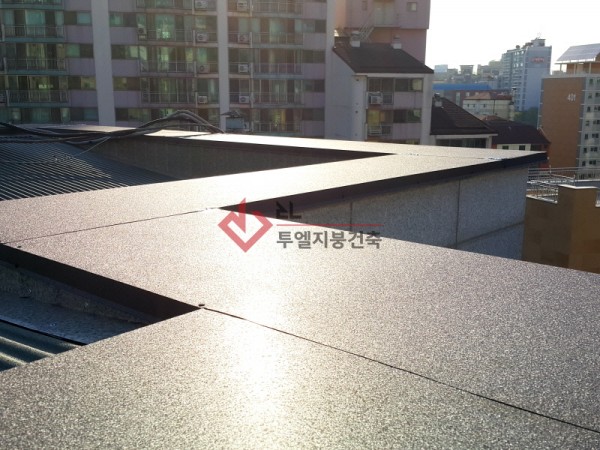

난간 외부 칼라강판을 마감한 모습입니다.
난간 외부 색상은 차콜스톤(짙은 고동색) 칼라강판입니다.

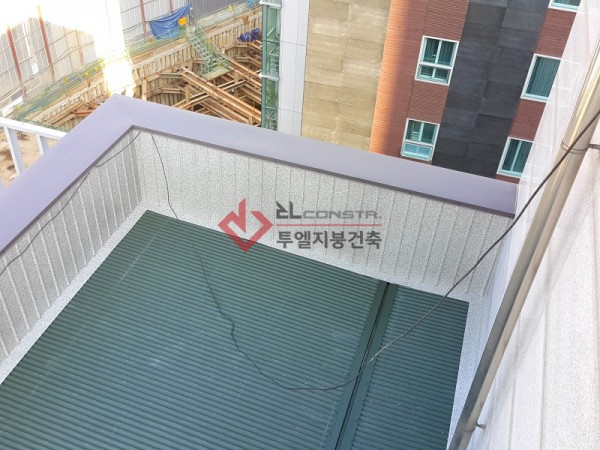

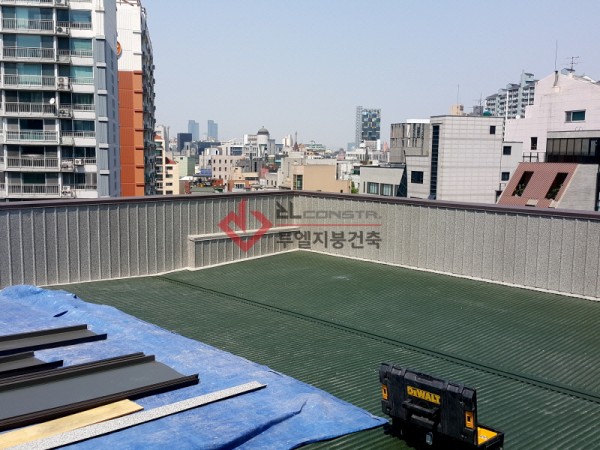

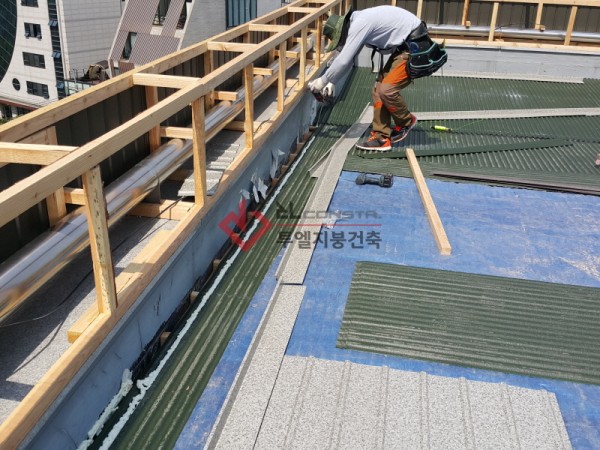

난간 외부에 이어 내부 또한 지정된
화강암문양의 칼라강판을 시공중입니다.




투엘지붕건축에서는 타 업체에 비하여
자재의 보관을 중요하게 생각합니다.
보양재를 사용하여 금속자재간의 충돌로 발생되는
스크래치를 최대한 줄이려 노력하고 있습니다.

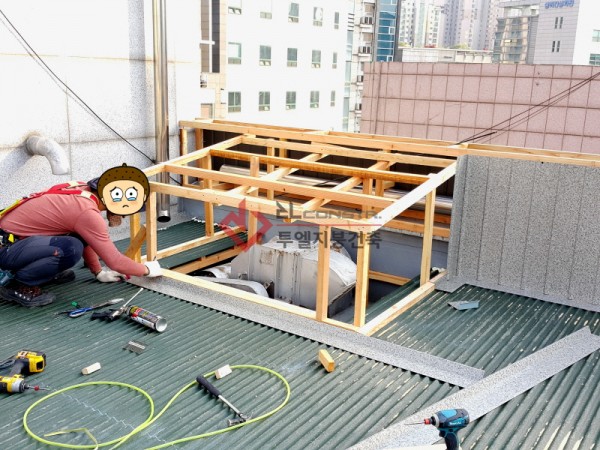

추후 점검이 가능한 구조로 간소한 집틀을 시공하는중입니다.




연결부위 실리콘 도포와
코너부분의 깔끔한 시공이 중요합니다.

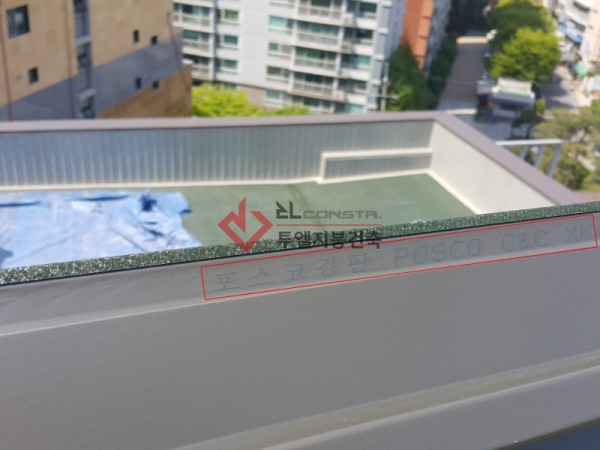

투엘지붕건축은 포스코사의 정품 칼라강판만을 사용합니다.

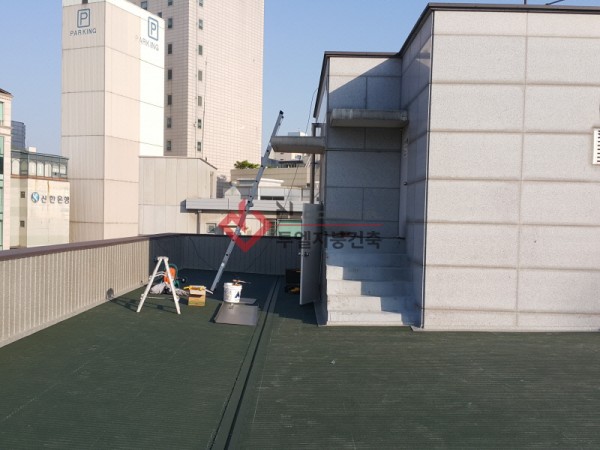

옥탑 위 옥상 마감 모습입니다.













중앙 배수로에 커버를 시공하여
낙엽같은 이물질 유입을 차단하여 줍니다.

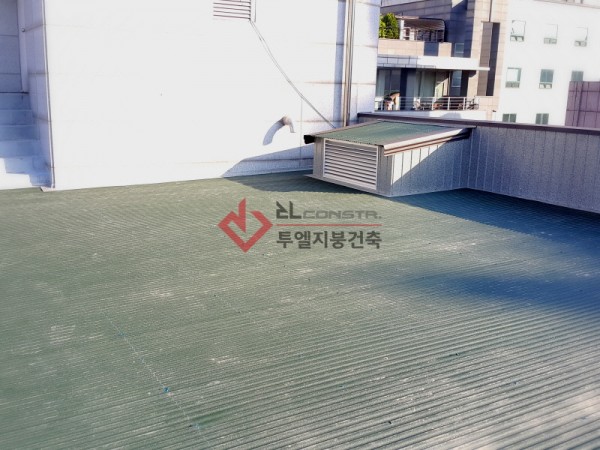

설비기계함에는 탈.부착이 가능한
환기용그릴을 설치한 모습입니다.
