경기도 군포시 소재의 3층 다가구주택
옥상 슬라브 바닥형 칼라강판 시공사례입니다.
옥상 슬라브 바닥형 칼라강판 시공사례입니다.
본 현장은 기존 목재틀이 아닌 철재틀로 시공을 하였으며,
일반 용접형 철재가 아닌 비용접형 경량 철재입니다.
일반 용접형 철재가 아닌 비용접형 경량 철재입니다.
조립형 경량 스틸부재의 장점은
1. 말 그대로 경량화되어 하중이 적지만
(기존 목재의 약 75% 미만) 튼튼하며,
2. 피스 체결 공법으로 용접(WELDING)작업의 번거로움을
줄이고(화재걱정 無) 내진 설계에 적합하며,
3. 공기, 온도, 습도, 양분의 영향을 받아 부패가 진행되는
(기존 목재의 약 75% 미만) 튼튼하며,
2. 피스 체결 공법으로 용접(WELDING)작업의 번거로움을
줄이고(화재걱정 無) 내진 설계에 적합하며,
3. 공기, 온도, 습도, 양분의 영향을 받아 부패가 진행되는
목재와는 달리 부패나 변형이 전혀 없으며,
아연 함유량(180g/m2)이 높아 부식에 강합니다.
4. 후에 사용연한이 다 되어 철거시 폐기. 소각해야만 하는
목재와는 달리 재활용이 가능한점도
환경적으로나 경제적으로 큰 장점입니다.

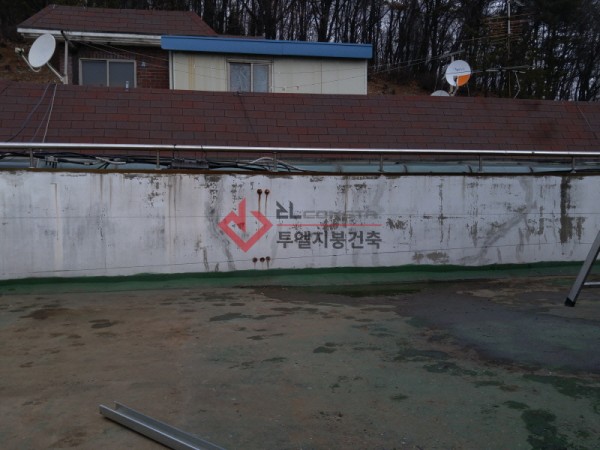

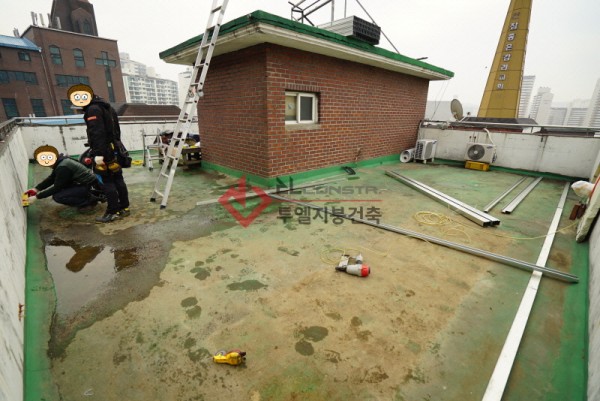

옥상위에 자재를 인양한 후 칼라강판 지지틀
설치에 앞서 기초 작업을 진행중인 모습입니다.
설치에 앞서 기초 작업을 진행중인 모습입니다.

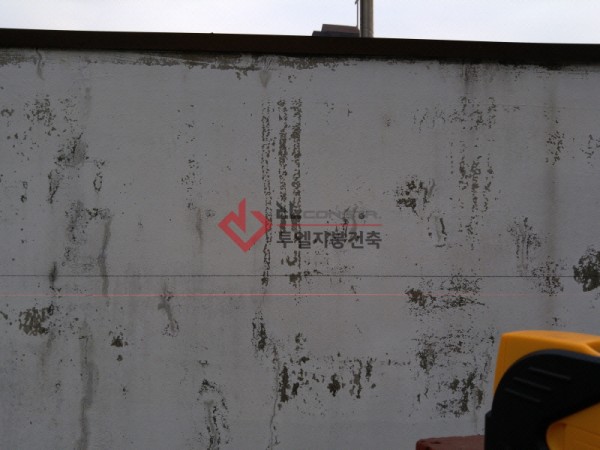

바닥형 칼라강판의 초기 작업이자 핵심 작업인
레벨 체크 작업입니다. 전자 레벨기를 이용하여
정확한 수평을 체크하고, 최적의 구배(SLOPE)를 설정하여
먹메김을 진행합니다.
옥상 바닥형 공법의 최적의 경사도인
1.72도로 먹메김한 모습입니다.

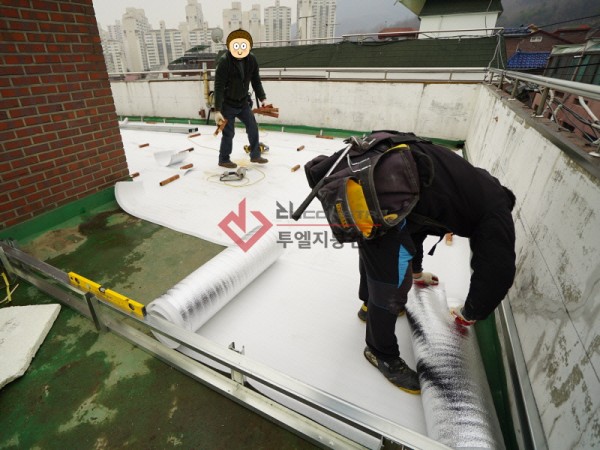

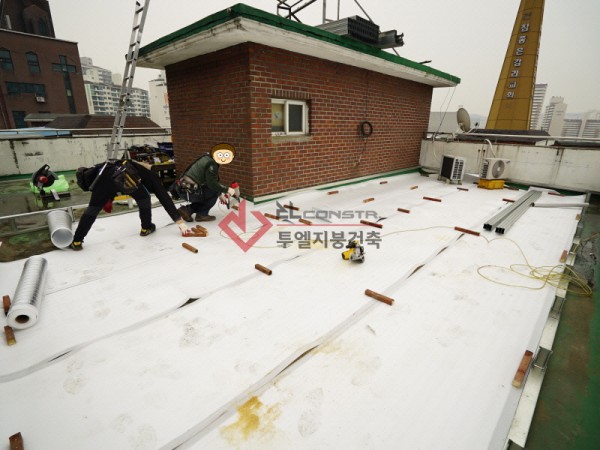

건축주의 요청으로 단열보강을 위한
THK.5mm의 반사매트를 시공하는 모습입니다.
은박매트가 바람에 날리지 않게 고정하는 작업 모습입니다.
레벨 체크 작업입니다. 전자 레벨기를 이용하여
정확한 수평을 체크하고, 최적의 구배(SLOPE)를 설정하여
먹메김을 진행합니다.
옥상 바닥형 공법의 최적의 경사도인
1.72도로 먹메김한 모습입니다.
건축주의 요청으로 단열보강을 위한
THK.5mm의 반사매트를 시공하는 모습입니다.
은박매트가 바람에 날리지 않게 고정하는 작업 모습입니다.

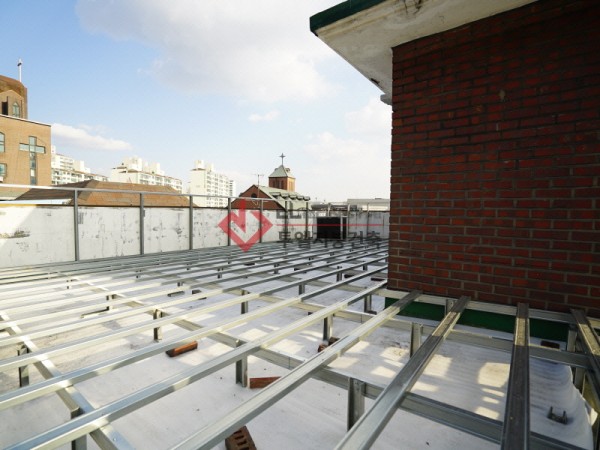

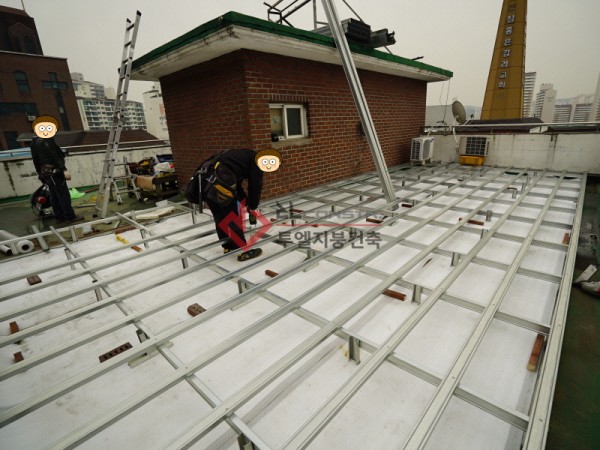

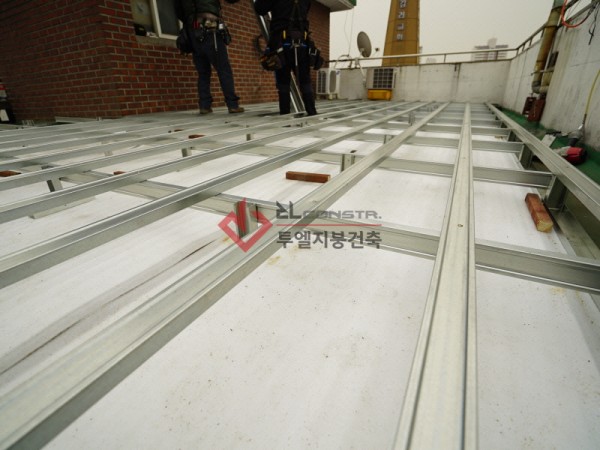

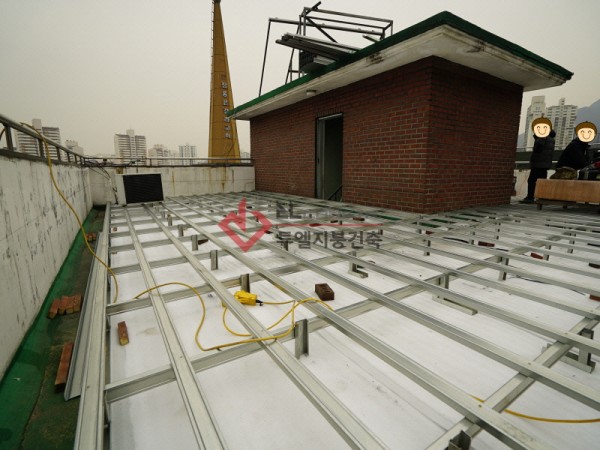

조립형 경량 스틸부재로 바닥틀을 시공하는 모습입니다.
스틸부재는 특성상 모든 자재가 균일하여
곧고 반듯하게 시공하기 쉽고 기존 목재틀 대비
자재의 손실(LOSS율)이 적은 우수한 자재입니다.
스틸부재는 특성상 모든 자재가 균일하여
곧고 반듯하게 시공하기 쉽고 기존 목재틀 대비
자재의 손실(LOSS율)이 적은 우수한 자재입니다.

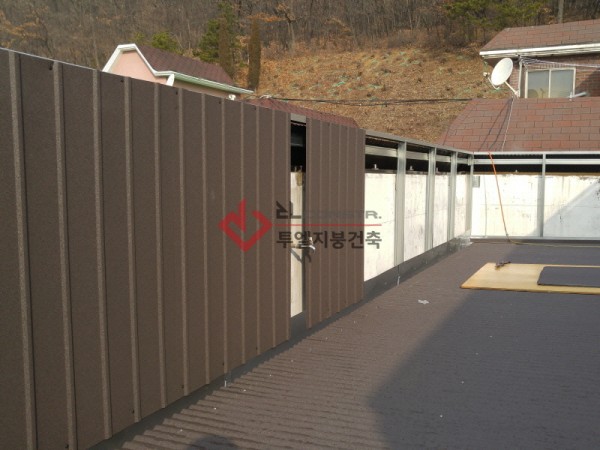

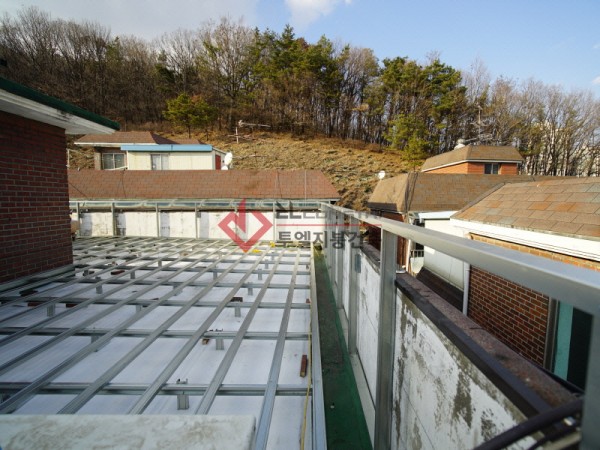

바닥틀 작업을 마친 후 난간 벽체틀 또한
조립형 경량 스틸부재로 시공을 하는 모습입니다.
조립형 경량 스틸부재로 시공을 하는 모습입니다.
(기존 스텐 원형 핸드레일은 제거한 상태입니다.)

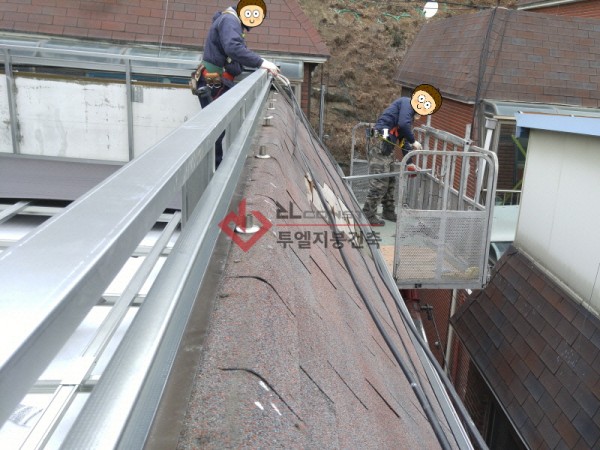

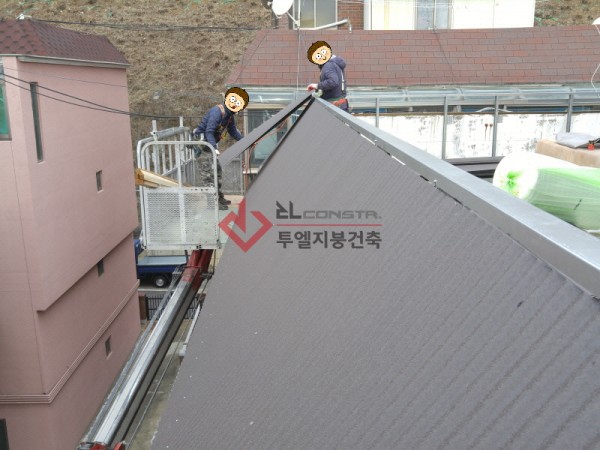

바닥틀과 벽체틀을 완성한 후 스카이장비를 이용하여
외부 뱃지붕을 시공하는 모습입니다.
바닥틀과 벽체틀을 완성한 후 스카이장비를 이용하여
외부 뱃지붕을 시공하는 모습입니다.
뱃지붕 마감재는 차콜스톤(고동색) S형 칼라강판 입니다.
THK.0.45mm의 포스코 정품 칼라강판입니다.

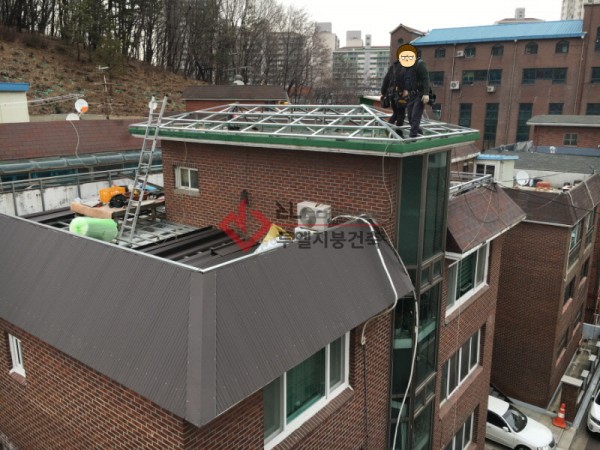

옥탑 위 또한 조립형 경량 스틸부재를 사용하여
지붕틀을 조성한 모습입니다.
지붕틀을 조성한 모습입니다.
뱃지붕과 옥상바닥 칼라강판을 시공한 후에
시공할 예정입니다.
시공할 예정입니다.

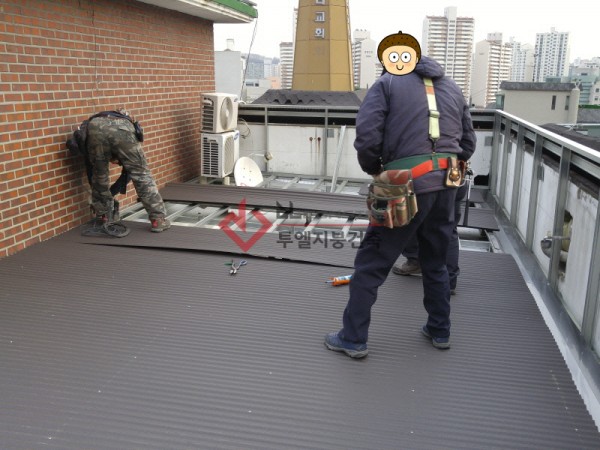

외부 뱃지붕 작업과 동시에 옥상 바닥 또한
S형 칼라강판으로 시공하는 모습입니다.
S형 칼라강판으로 시공하는 모습입니다.
바닥형 칼라강판은 단열 및 결로방지에
탁월한 P.E폼 부착 칼라강판입니다.
탁월한 P.E폼 부착 칼라강판입니다.

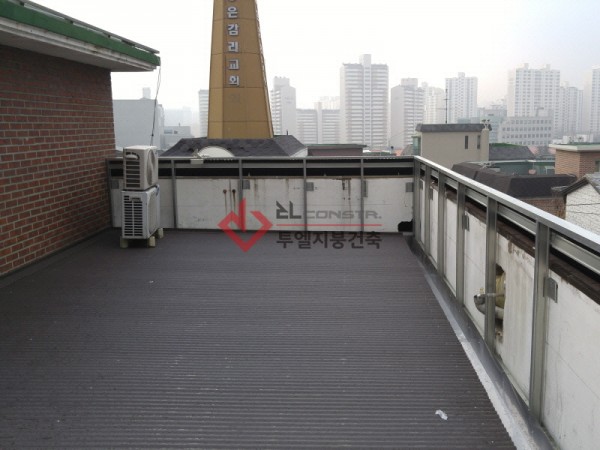

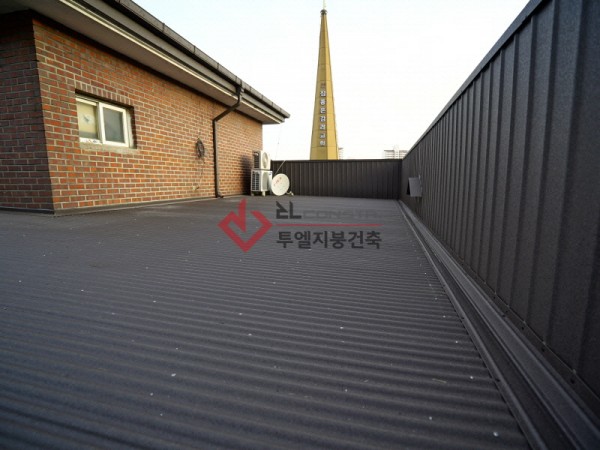

바닥 칼라강판 시공을 완료한 모습입니다.

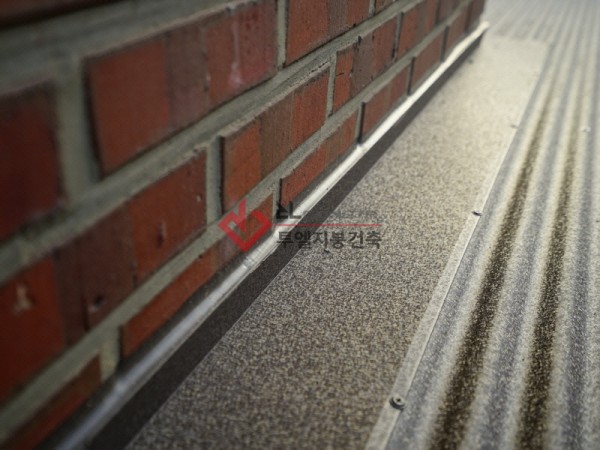

바닥 칼라강판 우측으로는 스테인레스(STS304)
배수로(TRENCH)가 시공된 모습이 보입니다.
배수로(TRENCH)가 시공된 모습이 보입니다.

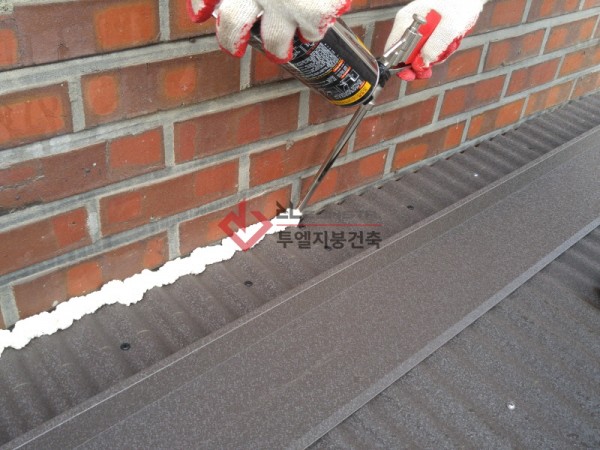

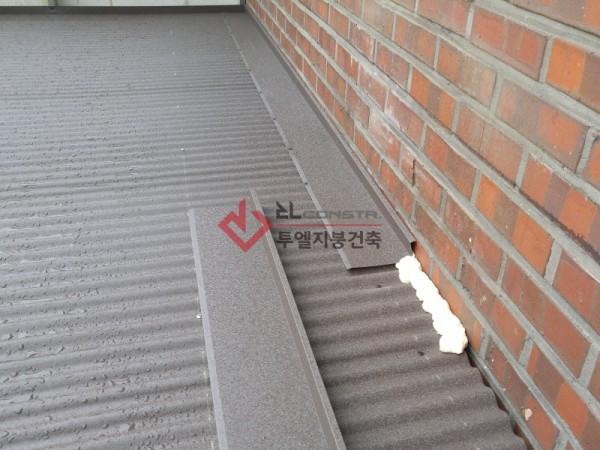

바닥 칼라강판과 옥탑건물 벽이 만나는 부분입니다.
마감 절곡자재를 시공하기에 앞서
우레탄폼을 시공하는 모습입니다.
우레탄폼을 시공하는 모습입니다.
우레탄폼은 단열보강과 간혹 바람을타고
역류하는 빗물을 막아주는 중요한 역할을 합니다.

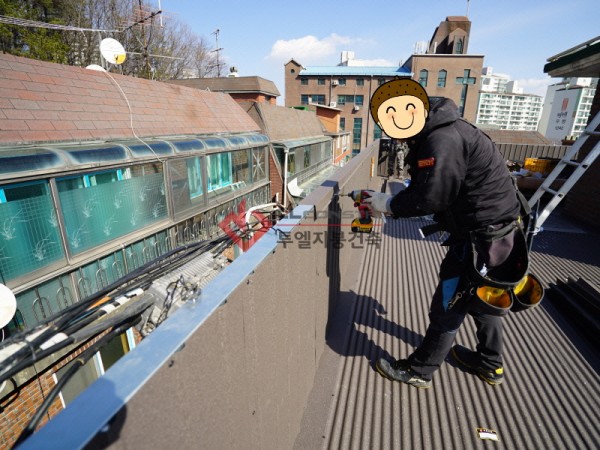

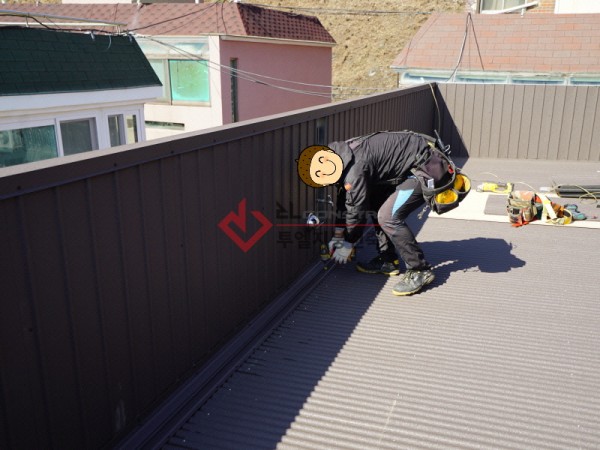

바닥 칼라강판을 시공한 후에는
벽체용 칼라강판을 시공합니다.

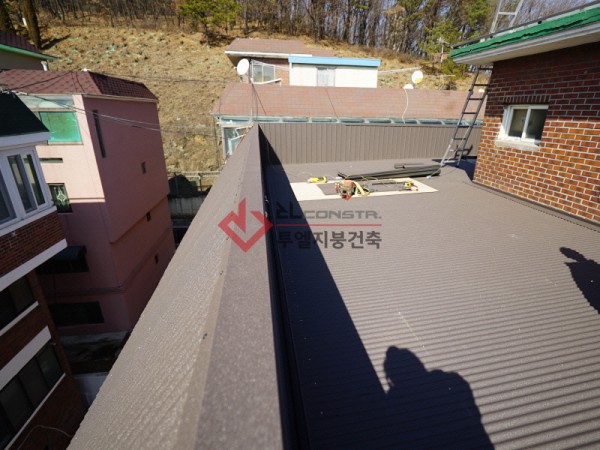

바닥 - 벽체 순서로 칼라강판을 마감한 후에는
두겁 절곡후레슁을 시공하여줍니다.
역류하는 빗물을 막아주는 중요한 역할을 합니다.
바닥 칼라강판을 시공한 후에는
벽체용 칼라강판을 시공합니다.
바닥 - 벽체 순서로 칼라강판을 마감한 후에는
두겁 절곡후레슁을 시공하여줍니다.
배수로 커버를 시공하는 모습입니다.
사람의 발빠짐도 방지하고
낙엽등의 이물질 유입을 막아주는 역할을 합니다.
낙엽등의 이물질 유입을 막아주는 역할을 합니다.

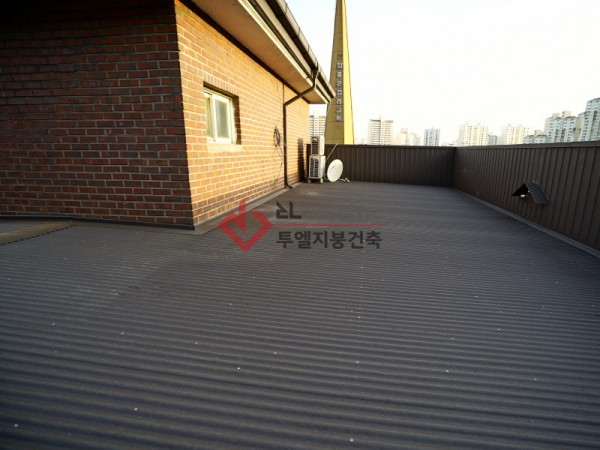

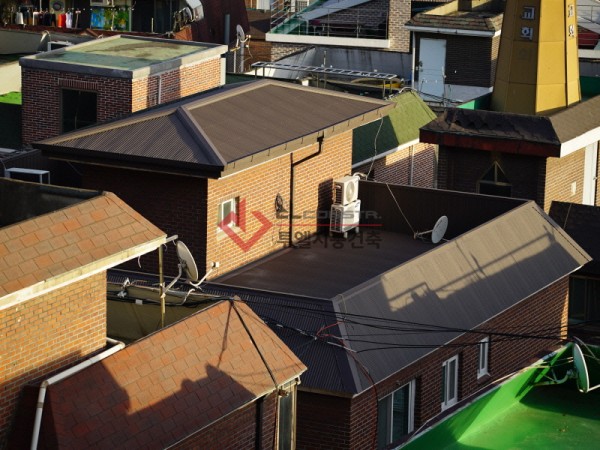

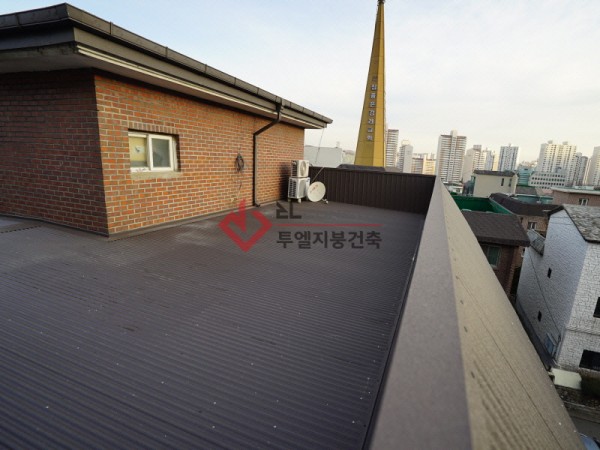

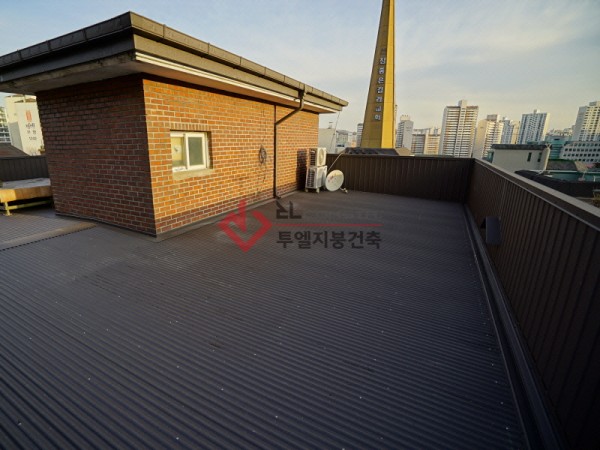

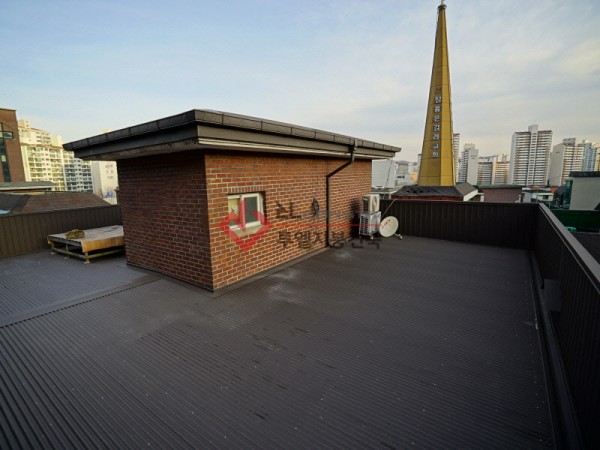

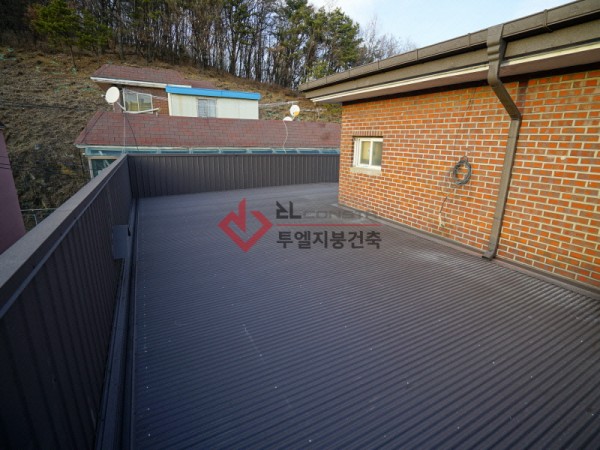

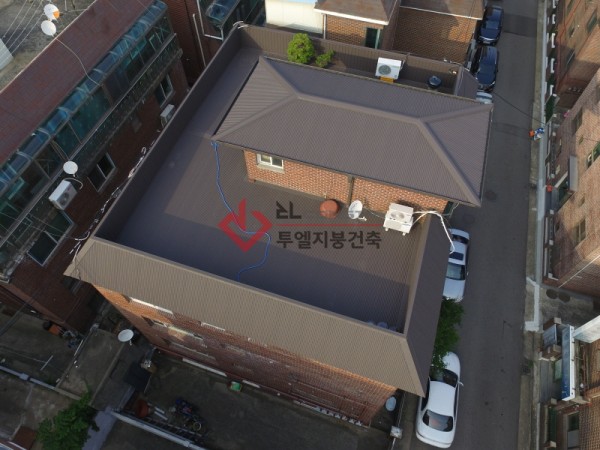

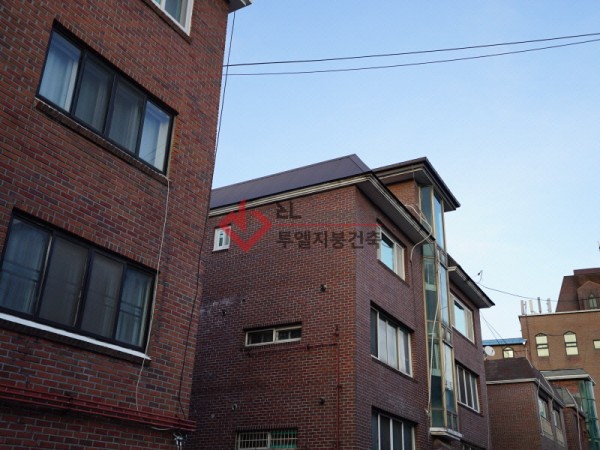

완공 후 모습입니다.
난간 외부 뱃지붕, 옥상 바닥, 옥탑 지붕까지
모두 완료한 모습입니다.
모두 완료한 모습입니다.
