NO.169 - 옥상 바닥형 시공사례 - 한우식당 건물
관련링크
본문
강원도 횡성군 소재의 현장으로, 약 120평정도의
한우식당 옥상 바닥형 칼라강판 시공사례입니다.
한우식당 옥상 바닥형 칼라강판 시공사례입니다.
국내 유명 건축사에서 설계한 건물로서
건물 외관 및 디자인이 출중합니다.
건물 외관 및 디자인이 출중합니다.
하지만 우레탄방수로 마감된 옥상 바닥은
건축 초기부터 누수가 발생되어 우천시마다 발생되는
빗물 누수가 건축주의 큰 골칫거리였던 건물입니다.
건축 초기부터 누수가 발생되어 우천시마다 발생되는
빗물 누수가 건축주의 큰 골칫거리였던 건물입니다.
건물 구조는 1층 옥상 2곳과 2층 옥상 1곳이며,
사선과 굴절이 많은 다소 복잡한 구조의 건물입니다.
사선과 굴절이 많은 다소 복잡한 구조의 건물입니다.

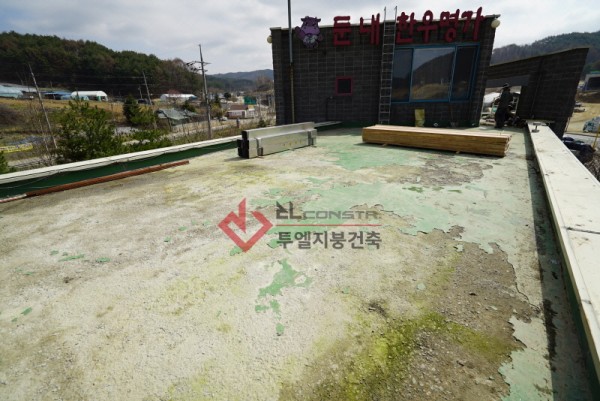

2층 옥상 입니다.
불균형한 바닥 구배로 인하여 배수가 잘 되지 않아
군데군데 고여있는 빗물과 흙등이 보입니다.
이번에는 1층 옥상 중 1곳으로
우레탄방수 보수로 해결이 되지않아
건물주께서 직접 덮어 놓은 천막이 보입니다.
군데군데 고여있는 빗물과 흙등이 보입니다.
이번에는 1층 옥상 중 1곳으로
우레탄방수 보수로 해결이 되지않아
건물주께서 직접 덮어 놓은 천막이 보입니다.

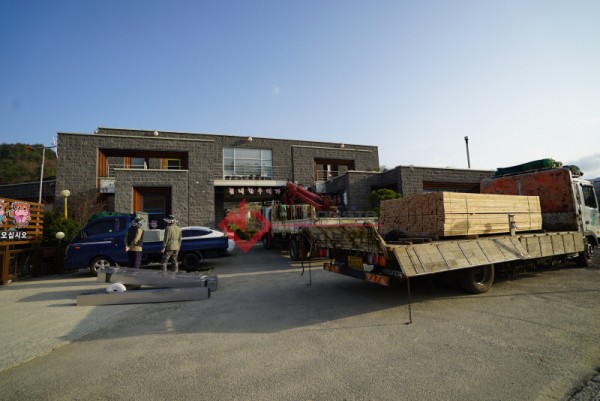

공사 첫째날입니다.
크레인 장비를 사용하여
기초 자재인 목재와 스텐배수관 등을
건물 위로 인양하려 준비하는 모습입니다.

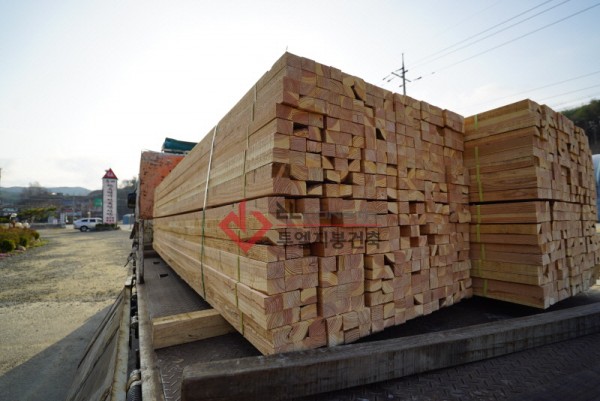

침엽수 구조재 중 강도가 가장 좋은
국내산 낙엽송 목재입니다.

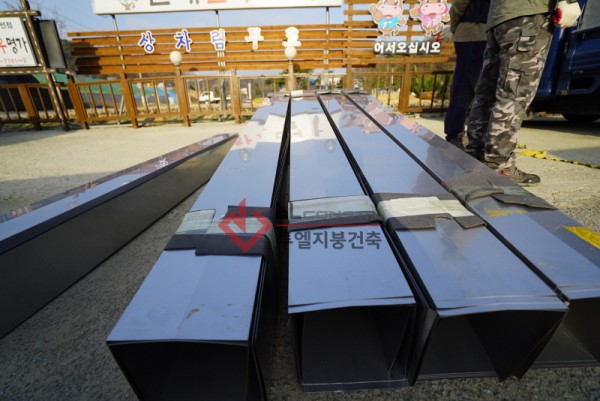

다음은 배수로(TRENCH)로 사용 될
부식에 강한 스테인레스(STS304) 자재입니다.
크레인 장비를 사용하여
목자재를 2층 옥상으로 올리고 있는 모습입니다.
1층 옥상에도 자재인양 완료!
크레인 장비를 사용하여
기초 자재인 목재와 스텐배수관 등을
건물 위로 인양하려 준비하는 모습입니다.
침엽수 구조재 중 강도가 가장 좋은
국내산 낙엽송 목재입니다.
다음은 배수로(TRENCH)로 사용 될
부식에 강한 스테인레스(STS304) 자재입니다.
크레인 장비를 사용하여
목자재를 2층 옥상으로 올리고 있는 모습입니다.
1층 옥상에도 자재인양 완료!
1층 목재틀 시공 모습입니다.
건축주의 요청으로 단열 보강용
열반사매트를 목재틀 밑에 취부하였습니다.

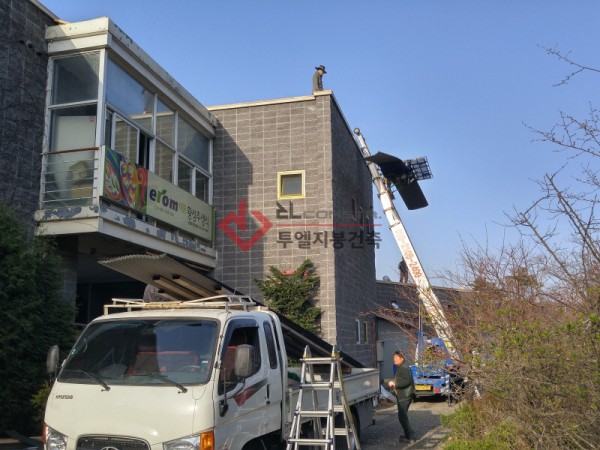

사다리차를 이용하여 칼라강판을 옥상위로 인양합니다.

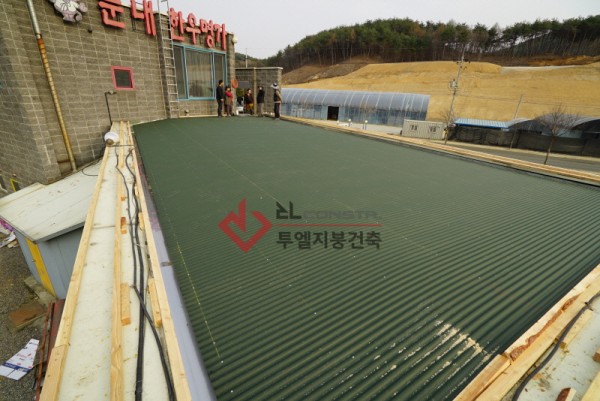

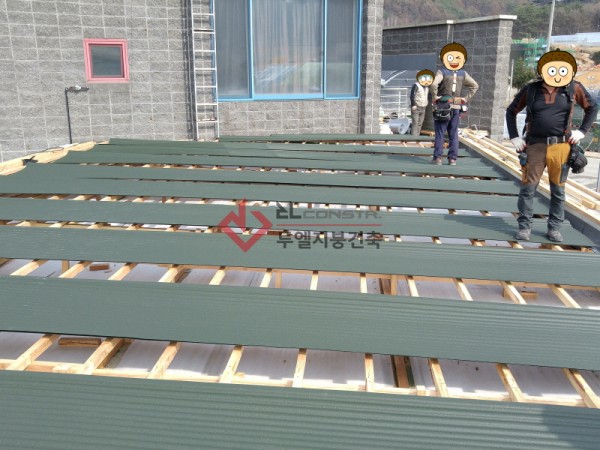

쑥색/스톤무늬의 S형 칼라강판을 시공중인 모습입니다.
열반사매트를 목재틀 밑에 취부하였습니다.
사다리차를 이용하여 칼라강판을 옥상위로 인양합니다.
쑥색/스톤무늬의 S형 칼라강판을 시공중인 모습입니다.
쵸크먹메김을 하여 정확하게 피스체결을 하는 모습입니다.
피스는 스테인레스(STS410)피스를 사용합니다.

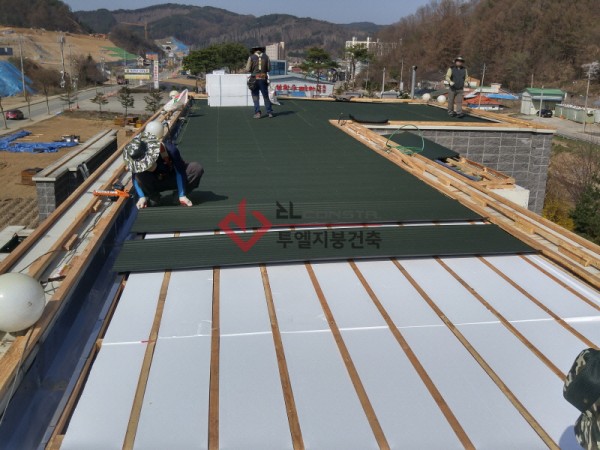

2층 옥상입니다.
주거용 공간인 2층 옥상에는
50mm 2호 스티로폼을 취부하여 단열을 더욱 보강하였습니다.
S형 칼라강판 조인트 부분에 실리콘을 발라주어
물샐틈 없는 완벽한 시공을 합니다.
큰 면적을 고려하여 중앙 배수로 타입이 아닌
양 가에 배수로를 2줄로 설계하여 시공하였습니다.

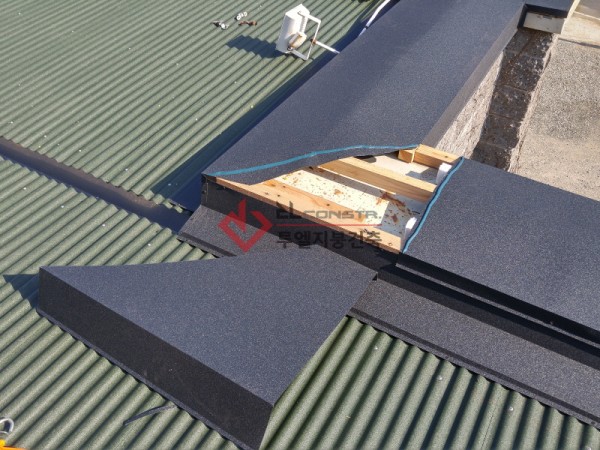

바닥 칼라강판 시공 후 두겁 절곡재를 시공하는 모습입니다.
건축주의 별도 의뢰 사항으로,
2층 창호 하단부 칼라강판 시공 모습입니다.
통풍이 가능하도록 알루미늄 그릴루바를 설치하였습니다.

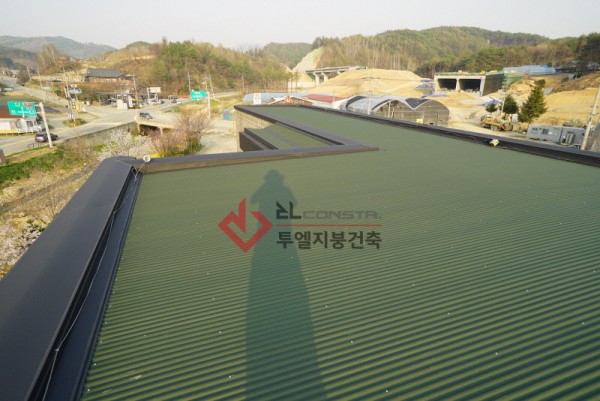

우측 1층 옥상 완공 후 모습입니다.

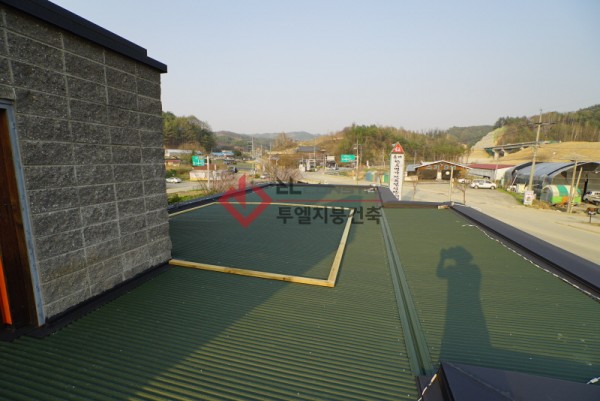

건축주께서 후에 방부목 데크를 계획하신다고 하여
방부목 구조재로 기초틀만 시공하여 드렸습니다.

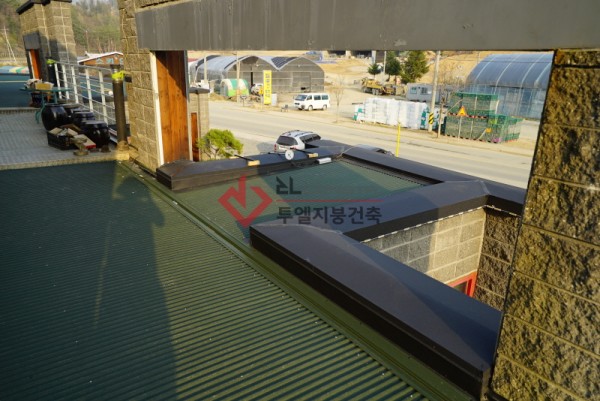

중앙 1층 옥상 완공 후 모습입니다.
좌측 1층 옥상 완공 후 모습입니다.

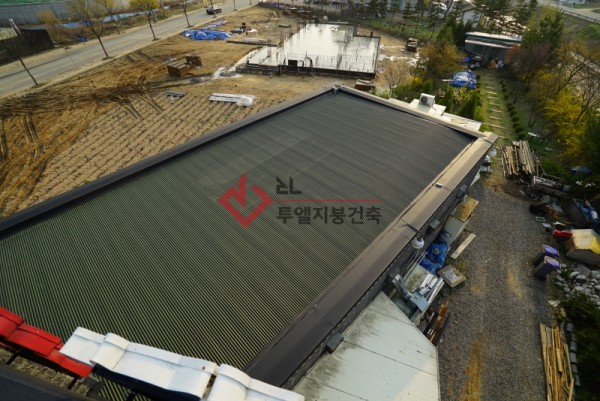

2층 옥상 완공 모습입니다.

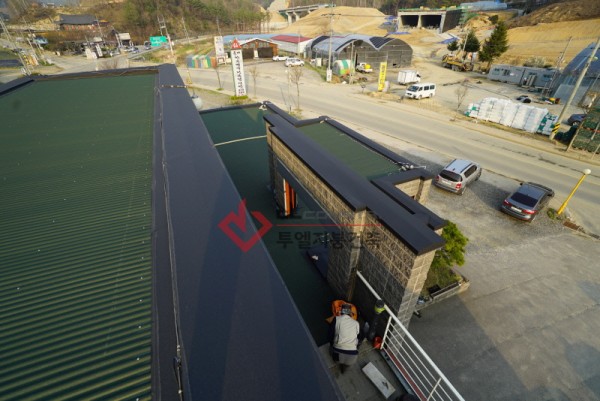

완공 후에 1,2층이 함께 보이도록 촬영한 사진 모습입니다.
50mm 2호 스티로폼을 취부하여 단열을 더욱 보강하였습니다.
S형 칼라강판 조인트 부분에 실리콘을 발라주어
물샐틈 없는 완벽한 시공을 합니다.
큰 면적을 고려하여 중앙 배수로 타입이 아닌
양 가에 배수로를 2줄로 설계하여 시공하였습니다.
바닥 칼라강판 시공 후 두겁 절곡재를 시공하는 모습입니다.
건축주의 별도 의뢰 사항으로,
2층 창호 하단부 칼라강판 시공 모습입니다.
통풍이 가능하도록 알루미늄 그릴루바를 설치하였습니다.
우측 1층 옥상 완공 후 모습입니다.
건축주께서 후에 방부목 데크를 계획하신다고 하여
방부목 구조재로 기초틀만 시공하여 드렸습니다.
중앙 1층 옥상 완공 후 모습입니다.
좌측 1층 옥상 완공 후 모습입니다.
2층 옥상 완공 모습입니다.
완공 후에 1,2층이 함께 보이도록 촬영한 사진 모습입니다.

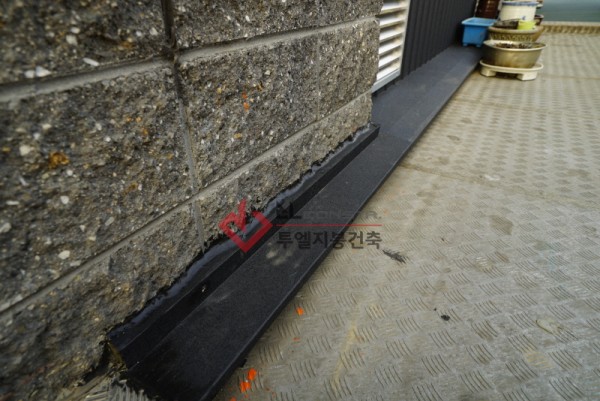

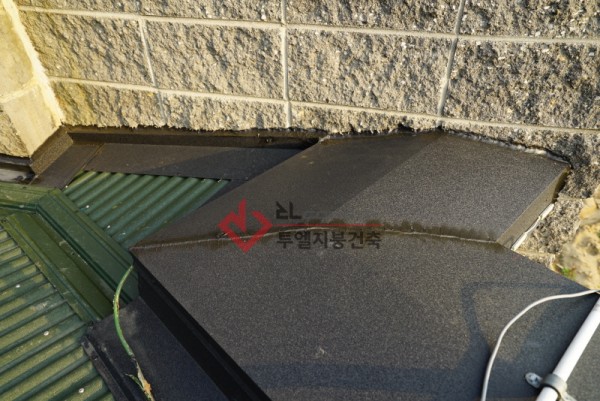

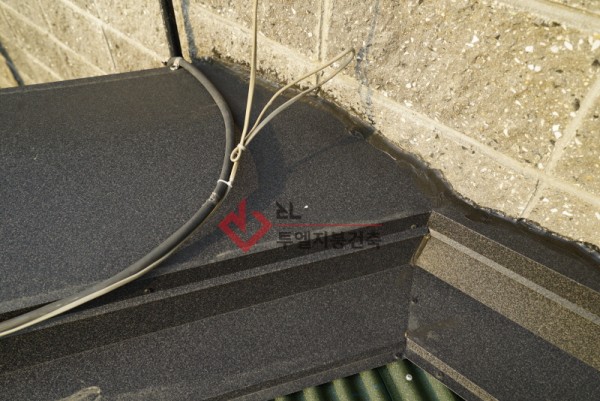

절곡재와 건물벽체 사이의 실리콘 마감 모습입니다.
충분한 양의 실리콘을 바르고 잘 문질러주어야
누수가 발생하지 않습니다.

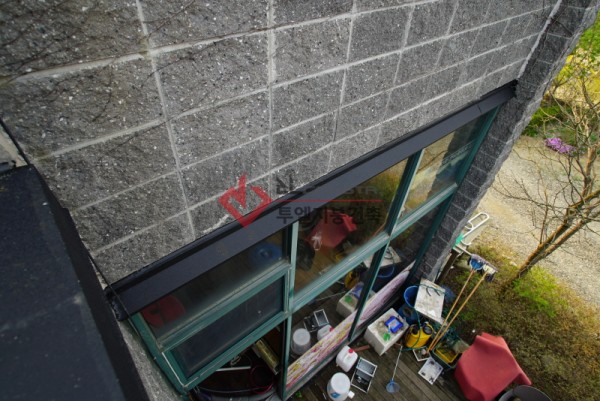

건축주의 요청으로 창호 상부에
물끊기 절곡재를 설치한 모습입니다.

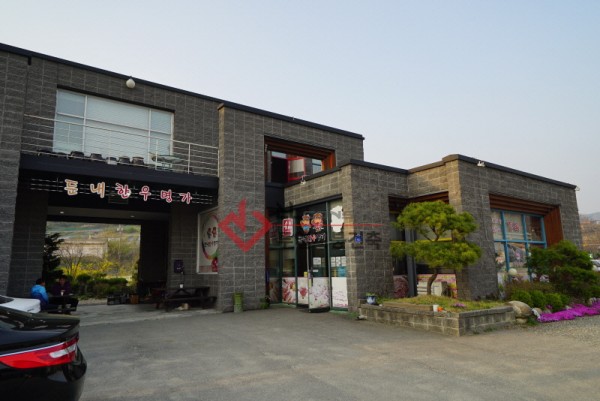

완공 후 건물 전면 모습입니다.
건물 외벽 상부에 보이는 검정색이 칼라강판 마감재입니다.
누수가 발생하지 않습니다.
건축주의 요청으로 창호 상부에
물끊기 절곡재를 설치한 모습입니다.
완공 후 건물 전면 모습입니다.
건물 외벽 상부에 보이는 검정색이 칼라강판 마감재입니다.
