NO.192 - 옥상 바닥형 시공사례 - 관공서 슬라브 옥상
관련링크
본문

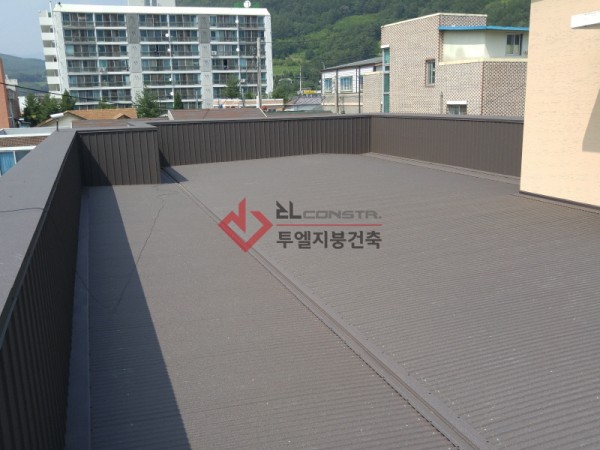

*위 사진은 썸네일용 사진입니다.
본 현장은 강원도 정선군 소재에
옥상 바닥형으로 시공한 사례입니다.
옥상 바닥형으로 시공한 사례입니다.
국유림관리소(산림청) 산하 건물로서
현재 직원 관사로 쓰이고 있는 건물입니다.
현재 직원 관사로 쓰이고 있는 건물입니다.
건물의 사용연한은 오래되지 않았지만
옥상 슬라브 몰탈 위에 우레탄과 같은
방수 마감이 되어 있지 않아 몰탈 방수층이
벗겨지고 빗물 누수가 진행되어 왔던 건물입니다.
옥상 슬라브 몰탈 위에 우레탄과 같은
방수 마감이 되어 있지 않아 몰탈 방수층이
벗겨지고 빗물 누수가 진행되어 왔던 건물입니다.
건물의 전면(FRONT VIEW) 모습입니다.
건물을 위에(TOP VIEW)서 드론으로 촬영한 모습입니다.
사진에 보이는 바와 같이
옥상은 비교적 단순한 형태입니다.
옥상은 비교적 단순한 형태입니다.

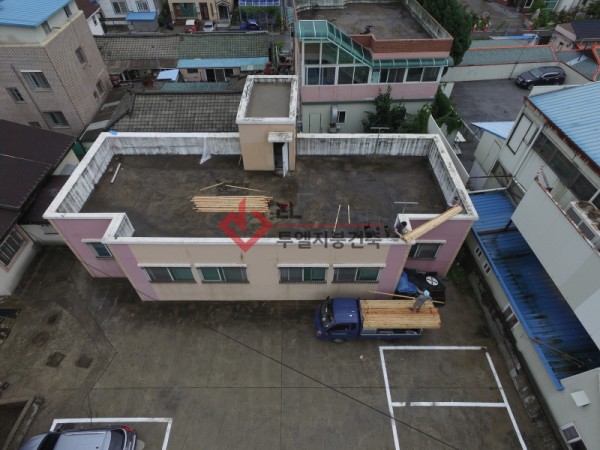

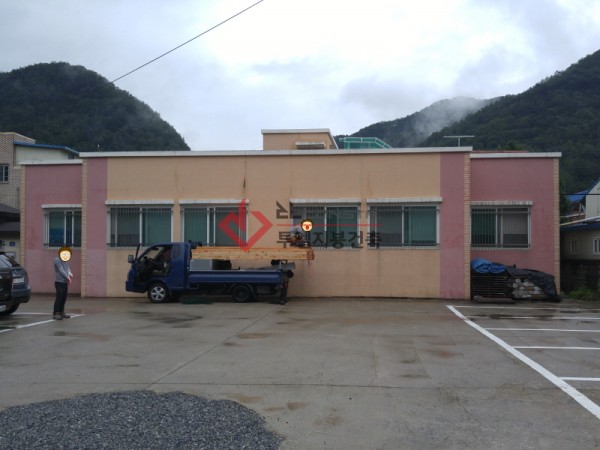

엔지니어들이 칼라강판 바닥식 공법에
사용되어질 목자재를 인양하고 있습니다.
사용되어질 목자재를 인양하고 있습니다.

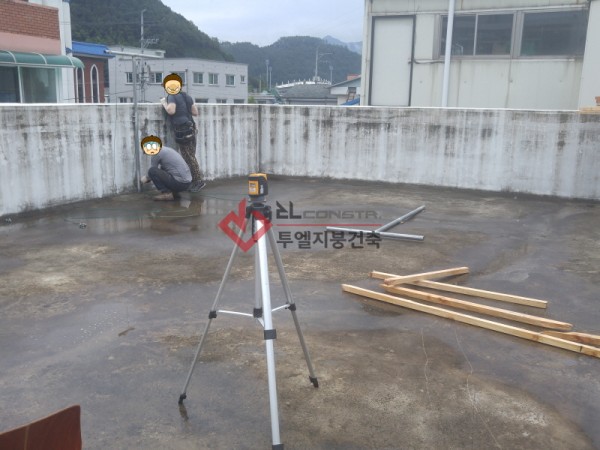

바닥형 칼라강판의 초기 작업이자,
핵심 작업인 레벨 체크 작업입니다.
핵심 작업인 레벨 체크 작업입니다.
전자 레벨기를 이용하여 정확한 수평을 체크하고,
최적의 구배(SLOPE)를 설정하여 먹메김을 진행합니다.

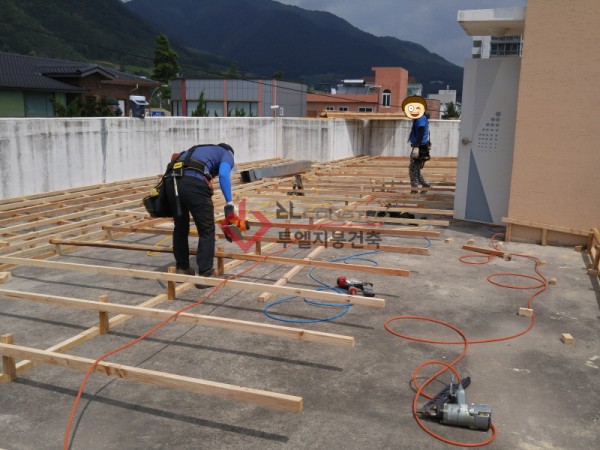

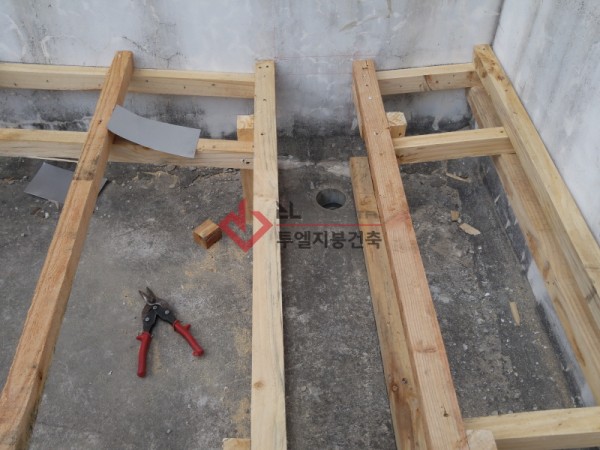

정확한 먹메김을 기준으로 목재틀을 시공중인 모습.

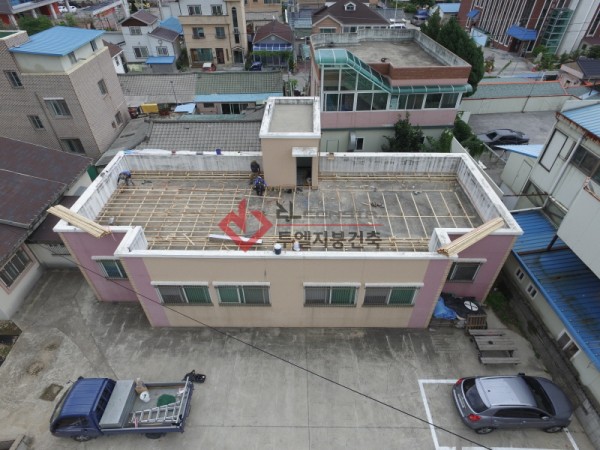

드론으로 촬영한 목재틀 시공 모습.
최적의 구배(SLOPE)를 설정하여 먹메김을 진행합니다.
정확한 먹메김을 기준으로 목재틀을 시공중인 모습.
드론으로 촬영한 목재틀 시공 모습.
중앙 배수로(TRENCH)와 빗물 우수관과의
연결을 위한 특수 부속 시공 모습입니다.
연결을 위한 특수 부속 시공 모습입니다.
배수로와 부속 모두 스테인레스(STS 304)를
사용하여 사용연한을 최대로 늘렸습니다.

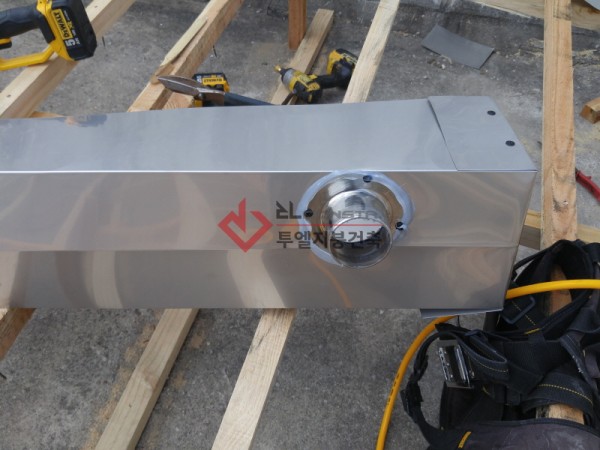

위 사진에 시공되어진 스테인레스 배수로를
빗물 우수관과 연결하기 전 모습입니다.
사용하여 사용연한을 최대로 늘렸습니다.
위 사진에 시공되어진 스테인레스 배수로를
빗물 우수관과 연결하기 전 모습입니다.

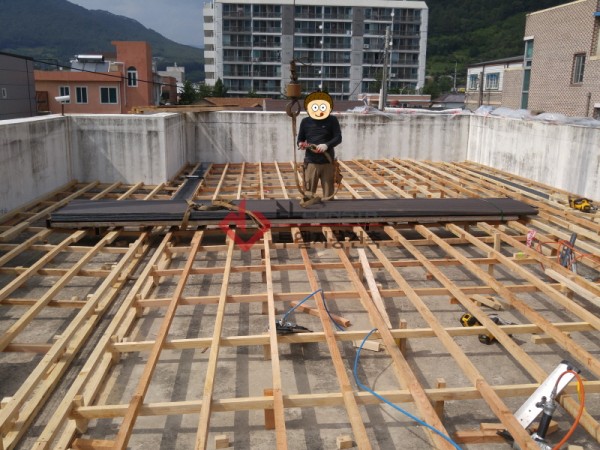

어느덧 완성되어진 바닥 목재틀 위에 크레인을
사용하여 칼라강판 자재를 인양한 후 모습입니다.
사용하여 칼라강판 자재를 인양한 후 모습입니다.
본 현장에 사용되어진 칼라강판은
차콜스톤(짙은 고동색) S형 칼라강판입니다.
차콜스톤(짙은 고동색) S형 칼라강판입니다.
THK.0.45mm 포스코 정품 강판에
P.E폼 단열재가 부착되어진 자재를 사용하였습니다.

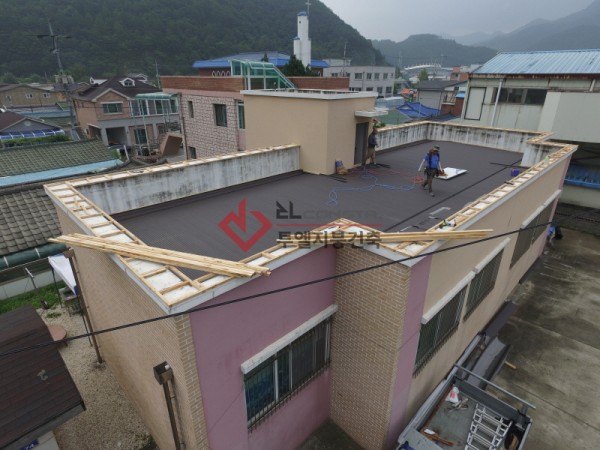

칼라강판 바닥 시공이 완성되고

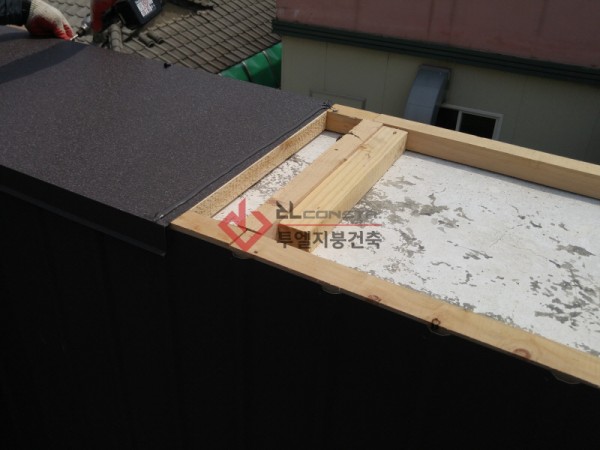

난간 상부(두겁) 또한 목재틀 작업을 진행합니다.
P.E폼 단열재가 부착되어진 자재를 사용하였습니다.
칼라강판 바닥 시공이 완성되고
난간 상부(두겁) 또한 목재틀 작업을 진행합니다.

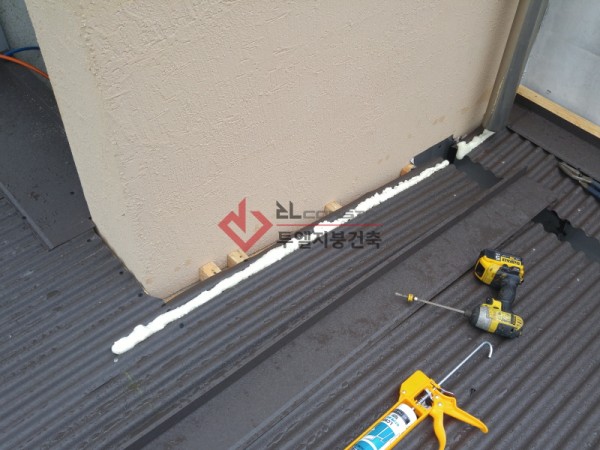

바닥에 시공되어진 칼라강판과 기존 벽체(옥탑 벽)와의
결합 부위에 물끊기 절곡재를 시공하는 모습입니다.
결합 부위에 물끊기 절곡재를 시공하는 모습입니다.
절곡재 시공 후 코킹(CAULKING) 작업도 중요하지만,
시공 전 코킹 작업 또한 매우 중요합니다.

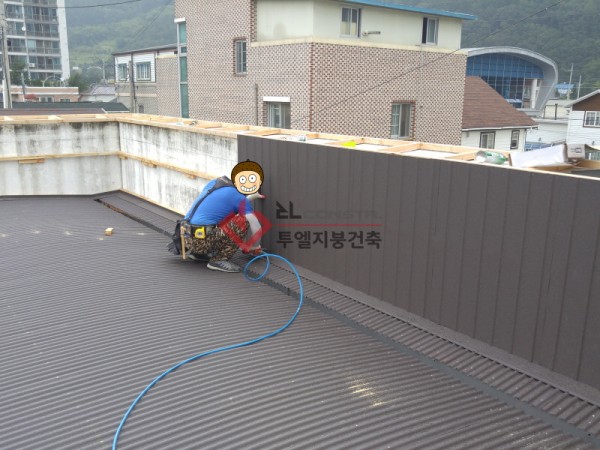

물끊기 절곡재 시공 후
난간 패러핏(PARAPET)을 시공중인 모습입니다.

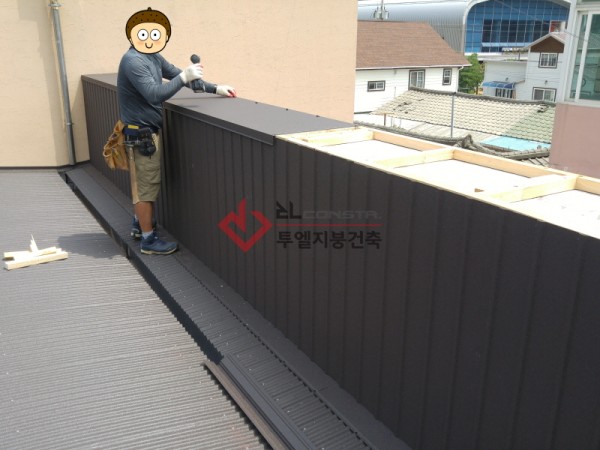

난간 패러핏 시공 후 난간 상부 두겁에
절곡재(FLASHING)를 시공하는 모습입니다.
시공 전 코킹 작업 또한 매우 중요합니다.
물끊기 절곡재 시공 후
난간 패러핏(PARAPET)을 시공중인 모습입니다.
난간 패러핏 시공 후 난간 상부 두겁에
절곡재(FLASHING)를 시공하는 모습입니다.

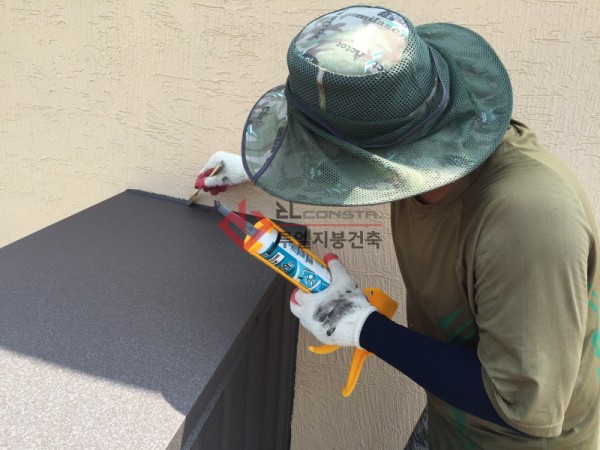

각 절곡재간의 겹치는(OVERLAP)부위에
실리콘 코킹 작업을 선 시공한 모습입니다.
실리콘 코킹 작업을 선 시공한 모습입니다.
절곡재 시공 후에도 코킹 보강을 해줍니다.

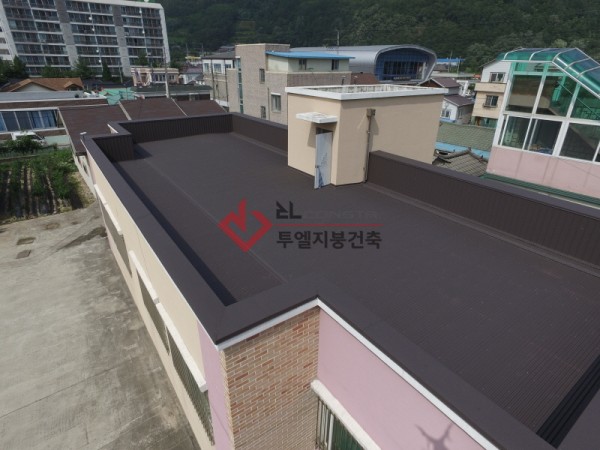

완공 후 모습.

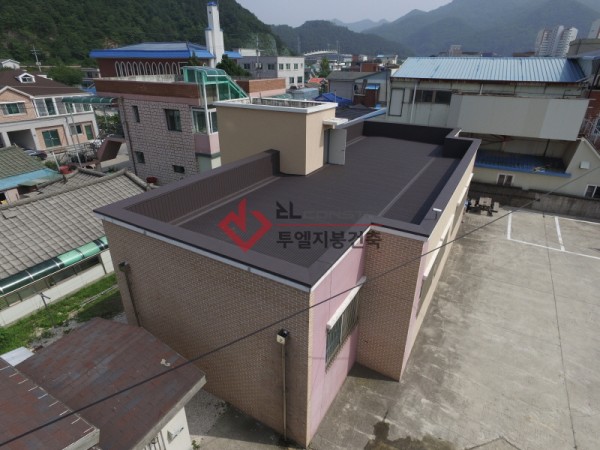

투시도(PERSPECTIVE) 각으로 촬영한 모습.
완공 후 모습.
투시도(PERSPECTIVE) 각으로 촬영한 모습.
