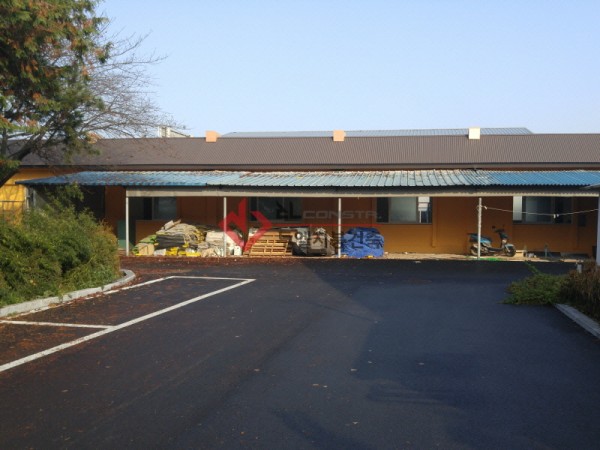

본 시공사례는 충청도 청주시 소재에 한국잠사박물관
산하건물인 인공사료센터로 쓰이고 있는 건물입니다.
옥상바닥면적 800m2, 난간외부 뱃지붕 면적이 230m2로,
평수로 환산시 320평가량의 넓은 면적입니다.
전체적인 건물 리모델링과 더불어 저희 투엘지붕건축에서는
지붕공사를 수주하여 진행하게 되었습니다.
산하건물인 인공사료센터로 쓰이고 있는 건물입니다.
옥상바닥면적 800m2, 난간외부 뱃지붕 면적이 230m2로,
평수로 환산시 320평가량의 넓은 면적입니다.
전체적인 건물 리모델링과 더불어 저희 투엘지붕건축에서는
지붕공사를 수주하여 진행하게 되었습니다.

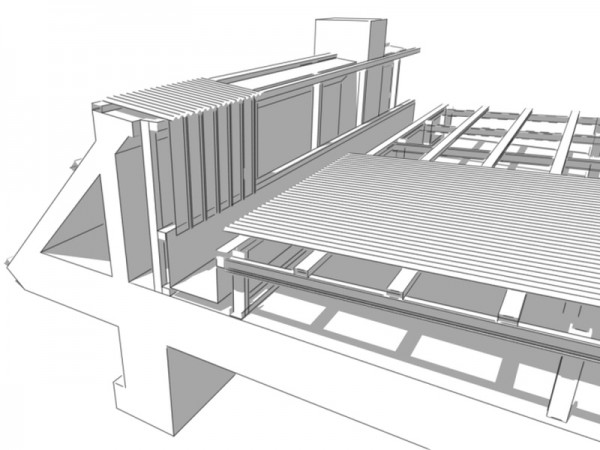

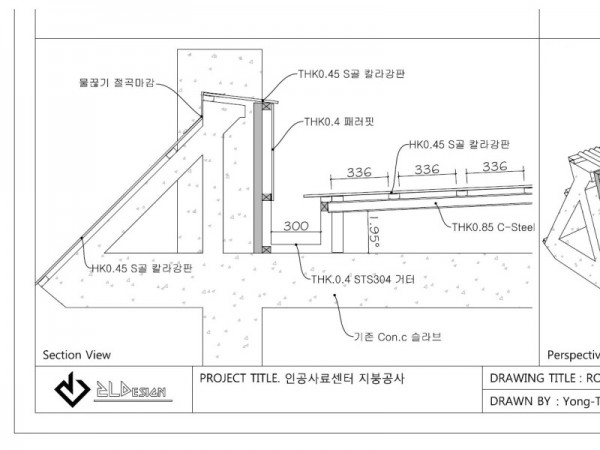

먼저 공사도면의 일부입니다.
감독관 및 설계사무소 측과 시공에 대한
정확한 의사소통을 위하여 작도하였습니다.
정확한 의사소통을 위하여 작도하였습니다.

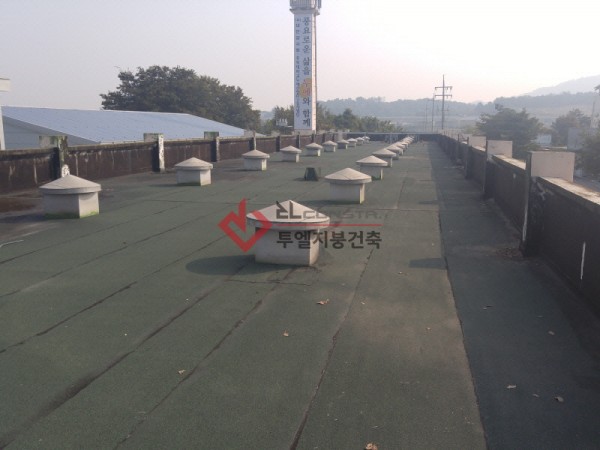

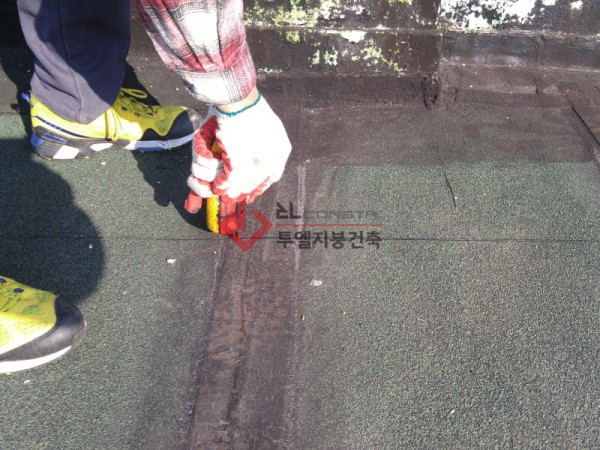

공사 전 실측사진입니다.
슬라브 옥상위에 방수시트로 마감되어진 모습이 보입니다.
슬라브 옥상위에 방수시트로 마감되어진 모습이 보입니다.
슬라브옥상의 제일 큰 누수원인은
1.작은배수구로 인한 배수 정체 현상
2.불균형한 바닥구배로 인한 물고임현상입니다.
2.불균형한 바닥구배로 인한 물고임현상입니다.
아무리 좋은 방수재라 할지라도 물고임현상이 지속되면
결국엔 누수로인한 하자가 발생하기때문입니다.
결국엔 누수로인한 하자가 발생하기때문입니다.

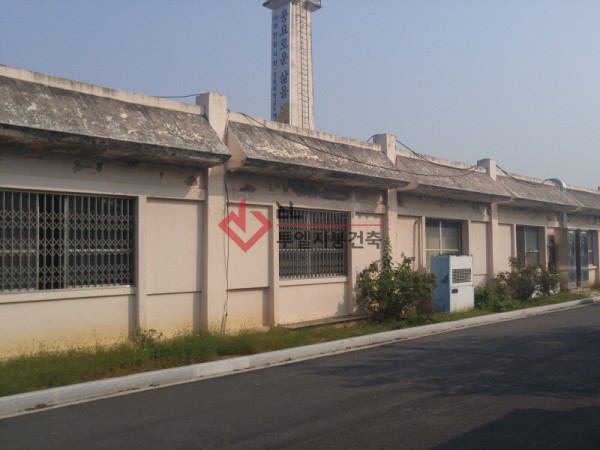

다음 실측사진은 건물 외부 뱃지붕면입니다.
페인트는 벗겨지고 콘크리트 슬라브가
상당히 노후된 모습을 보입니다.
상당히 노후된 모습을 보입니다.

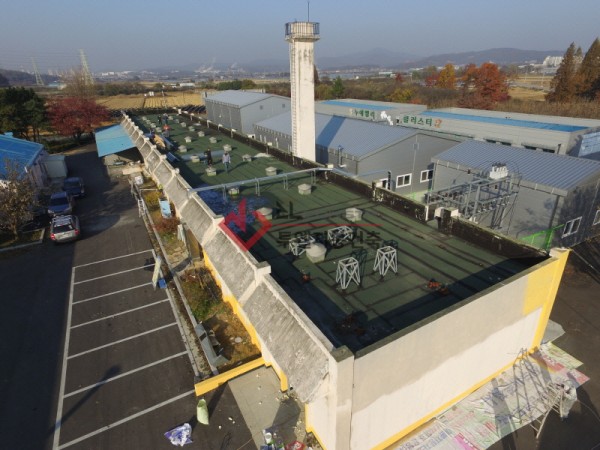

공사 전 드론으로 촬영한 건물 전경입니다.
가운데 환기 개구부를 덮은 돌출 덕트 구조물들과
고압전선이 지나간 케이블트레이 구조물도 보입니다.
공사 1일차입니다.

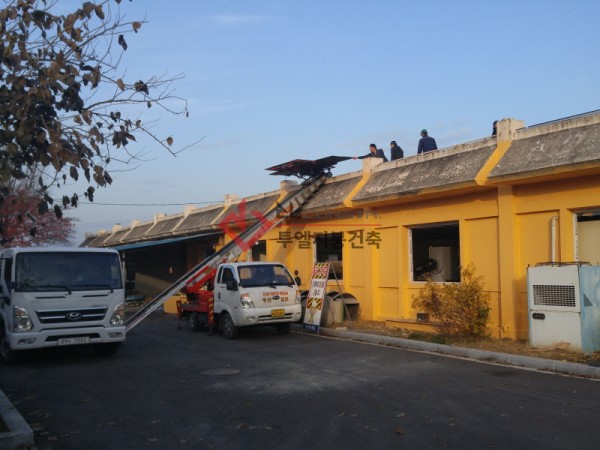

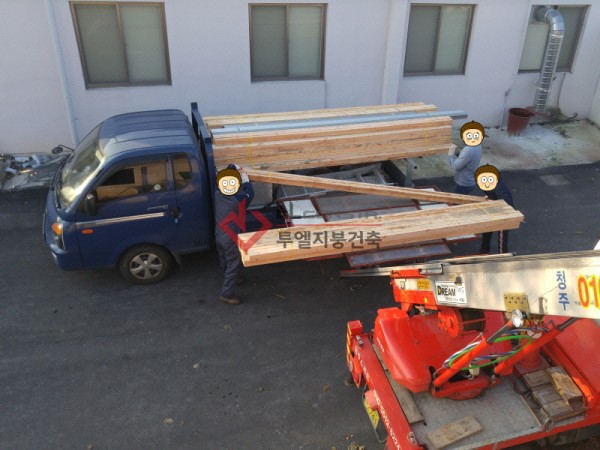

사다라차를 이용하여 지붕틀에 사용되어질
경량철재를 인양하는 모습입니다.
지붕틀 및 난간등에 부분적으로 사용 될 목재도
사다리차를 이용하여 건물위로 인양합니다.
고압전선이 지나간 케이블트레이 구조물도 보입니다.
공사 1일차입니다.
사다라차를 이용하여 지붕틀에 사용되어질
경량철재를 인양하는 모습입니다.
지붕틀 및 난간등에 부분적으로 사용 될 목재도
사다리차를 이용하여 건물위로 인양합니다.

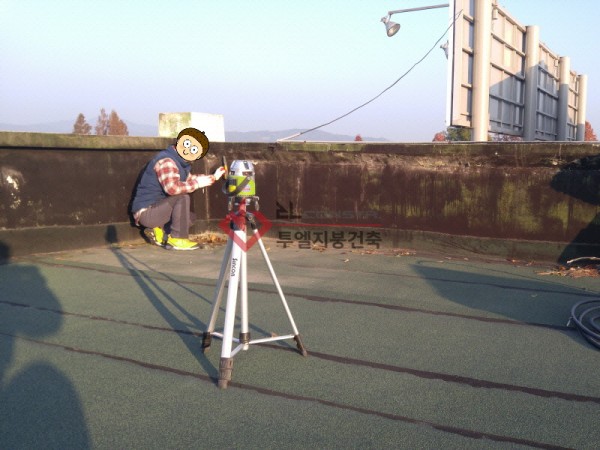

전자레벨기를 이용하여 건물 레벨을 체크합니다.
바닥식공법은 정확한 레벨을 기준으로
구배(SLOPE)를 설정하여 시공하는것이 원칙입니다.
구배(SLOPE)를 설정하여 시공하는것이 원칙입니다.
다음은 먹메김작업입니다.
건물길이가 약 80m에 육박하는 긴 길이이므로
정확하고 반듯한 시공을 위한 먹메김은 매우 중요합니다.
먹메김되어진 라인에 맞추어
베이스 러너(RUNNER)를 시공하는 모습입니다.

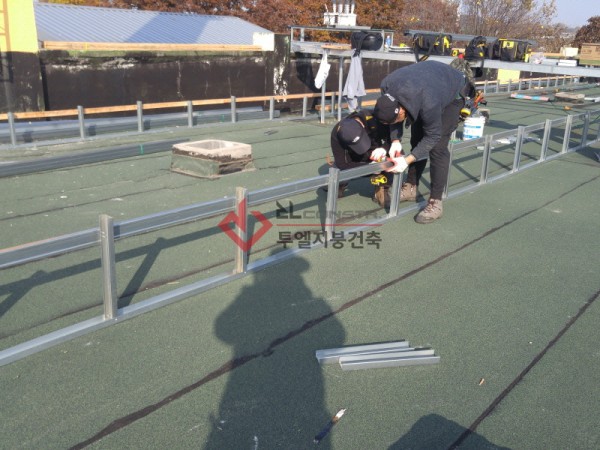

러너위에 동바리를 세우고 멍에틀을 조성합니다.

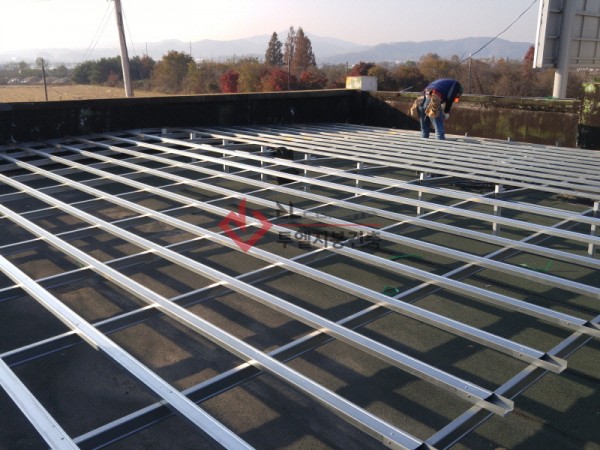

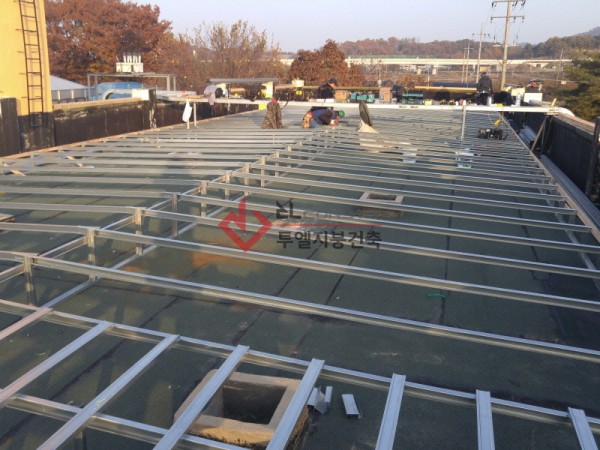

멍에틀 부재와 장선 부재가 시공되어지는 모습입니다.

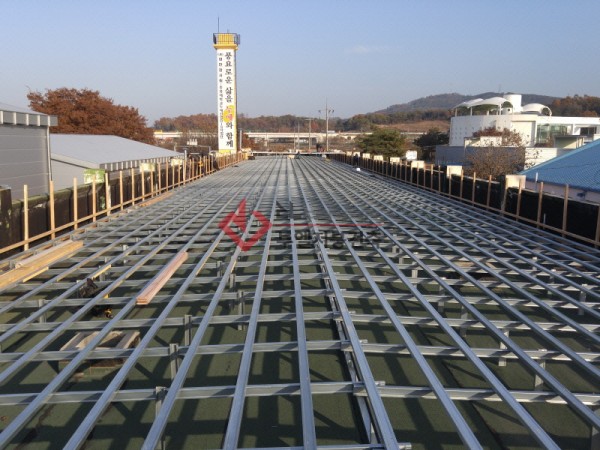

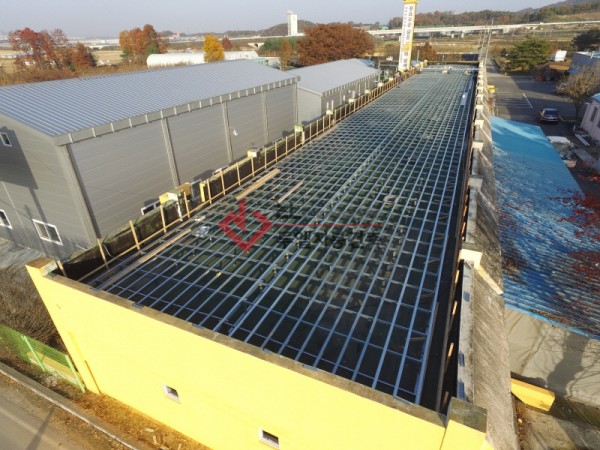

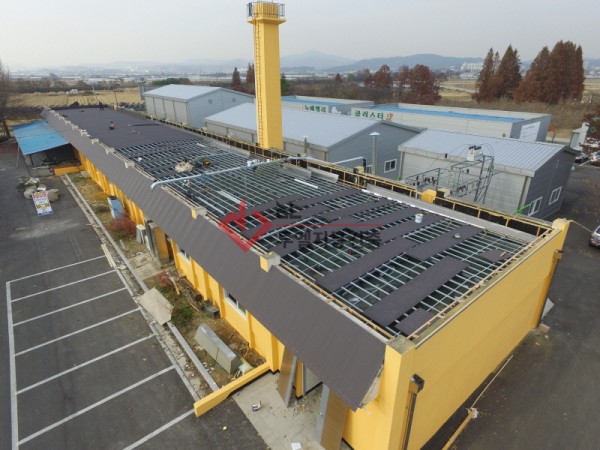

바닥 철재틀이 완성되고
난간 벽체틀은 목재로 시공중인 모습입니다.

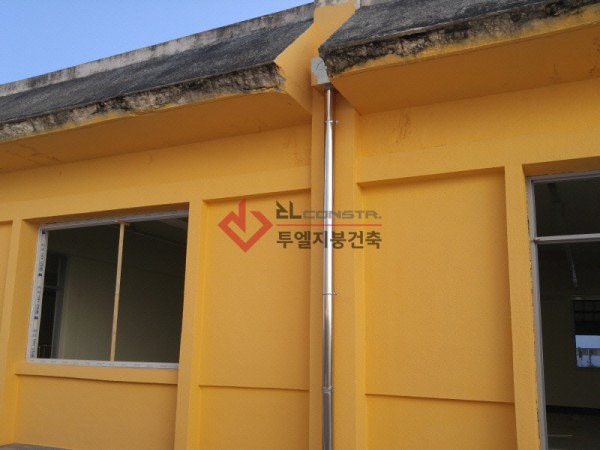

건물 외부에 스텐 홈통이 시공된 모습입니다.

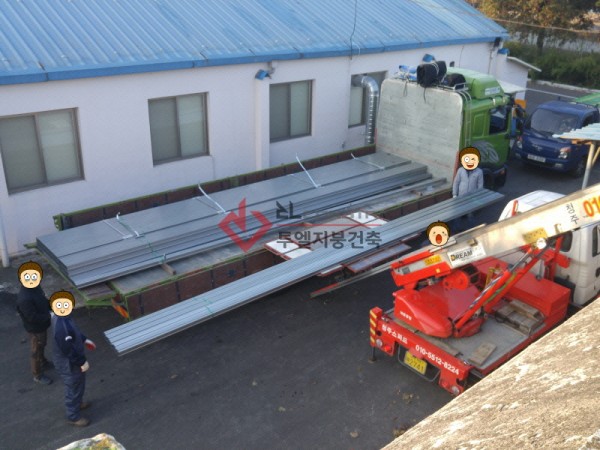

틀작업이 완료되고 칼라강판 자재가 도착하여
건물위로 인양중인 모습입니다.
외부 뱃지붕부터 S골형 칼라강판을 시공합니다.

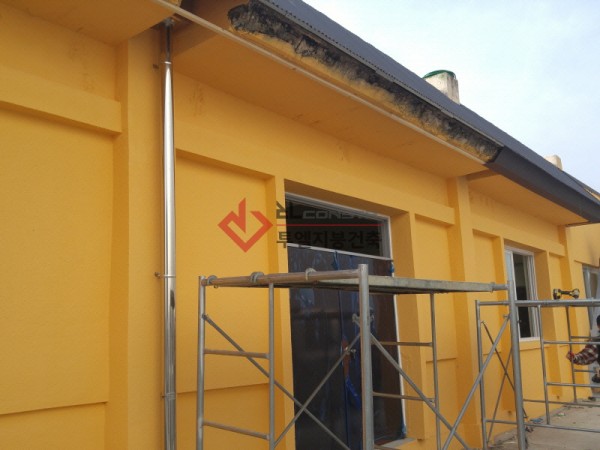

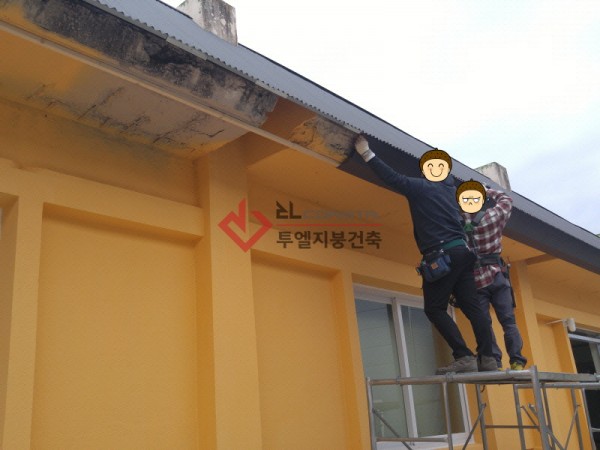

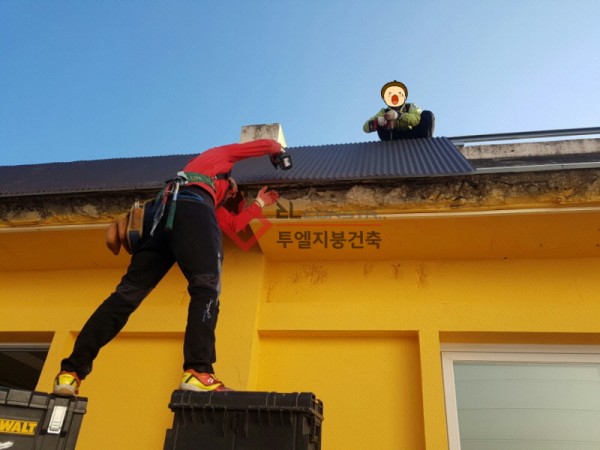

외부 뱃지붕 시공 후에는 처마 단면에 목재틀을 걸고
마감 절곡재를 시공하여 노후된 콘크리트 단면을 마감합니다.
정확하고 반듯한 시공을 위한 먹메김은 매우 중요합니다.
먹메김되어진 라인에 맞추어
베이스 러너(RUNNER)를 시공하는 모습입니다.
러너위에 동바리를 세우고 멍에틀을 조성합니다.
멍에틀 부재와 장선 부재가 시공되어지는 모습입니다.
바닥 철재틀이 완성되고
난간 벽체틀은 목재로 시공중인 모습입니다.
건물 외부에 스텐 홈통이 시공된 모습입니다.
틀작업이 완료되고 칼라강판 자재가 도착하여
건물위로 인양중인 모습입니다.
외부 뱃지붕부터 S골형 칼라강판을 시공합니다.
외부 뱃지붕 시공 후에는 처마 단면에 목재틀을 걸고
마감 절곡재를 시공하여 노후된 콘크리트 단면을 마감합니다.
옥상위에는 인양된 자재를 시공하기 좋게 펼쳐놓았습니다.
제품은 포스코칼라강판 THK0.45 KT4 S골형입니다.
옥상 좌,우에 배수로로 사용되어질
스테인레스(STS304)절곡재도 보입니다.

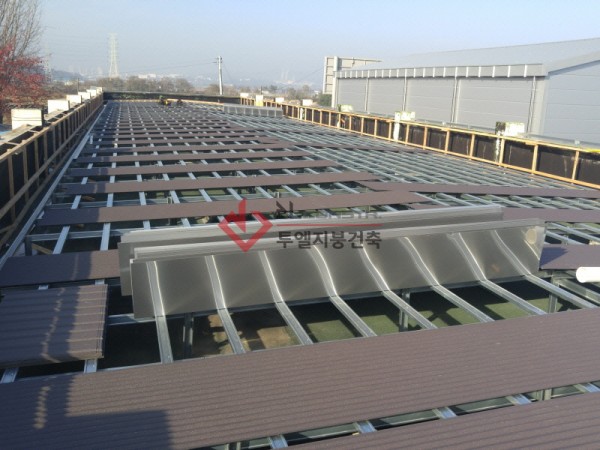

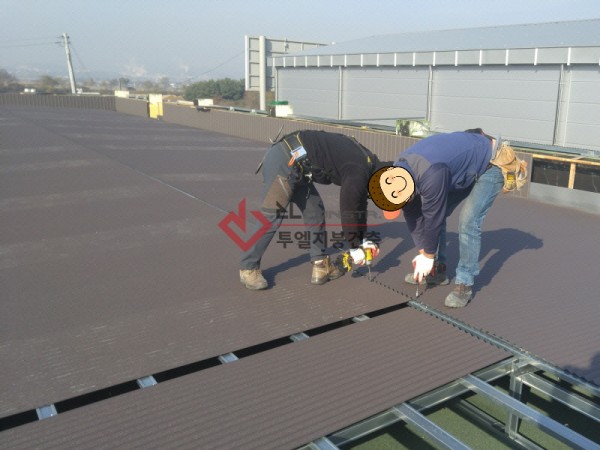

완성되어진 바닥틀 위에
S골형 칼라강판을 시공중인 모습입니다.
스테인레스(STS304)절곡재도 보입니다.
완성되어진 바닥틀 위에
S골형 칼라강판을 시공중인 모습입니다.

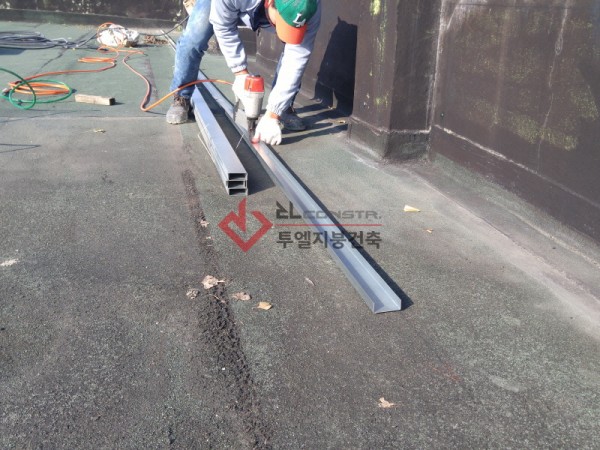

스테인레스 배수로를 시공하는 모습입니다.
본 현장에는 넓은 지붕 면적을 고려하여
큰 규격으로 배수로를 제작하여 시공하였습니다.
다음은 S골형 바닥 칼라강판이 완성되고

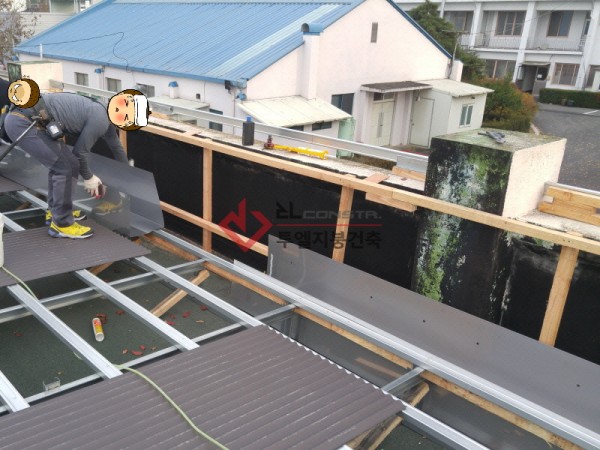

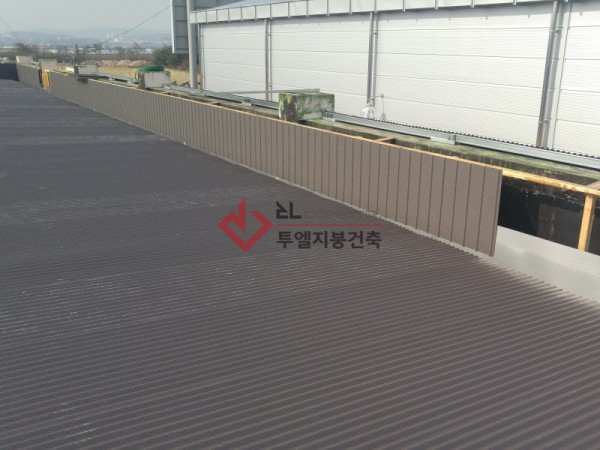

벽체 패러핏(PARAPET)칼라강판을 시공중인 모습입니다.
결로방지용 무동력 환기덕트와
용마루 절곡재를 시공중인모습입니다.

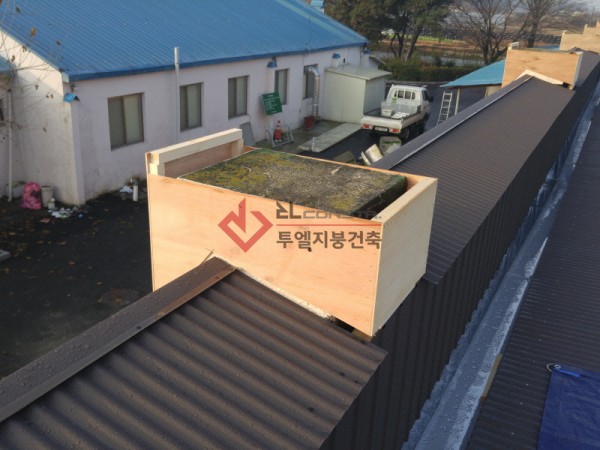

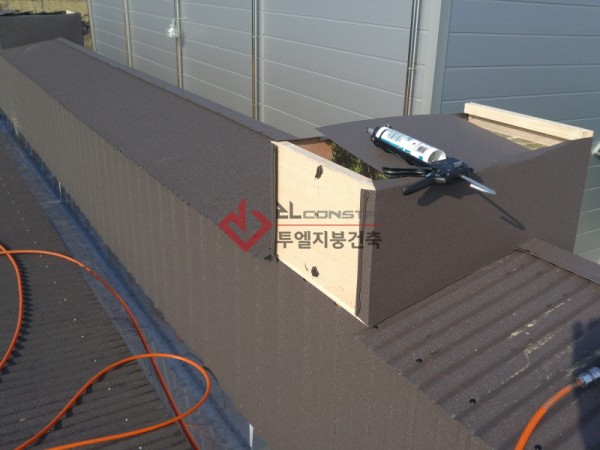

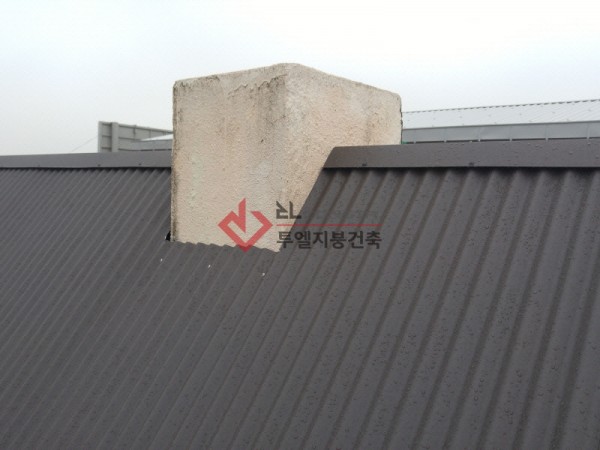

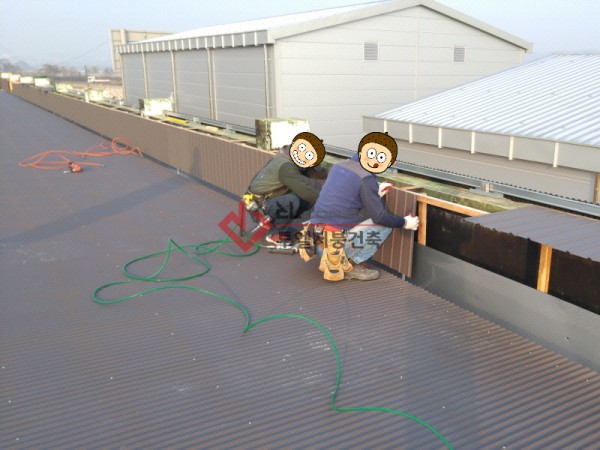

다음은 옥상 위 돌출기둥을 마감하는 작업입니다.

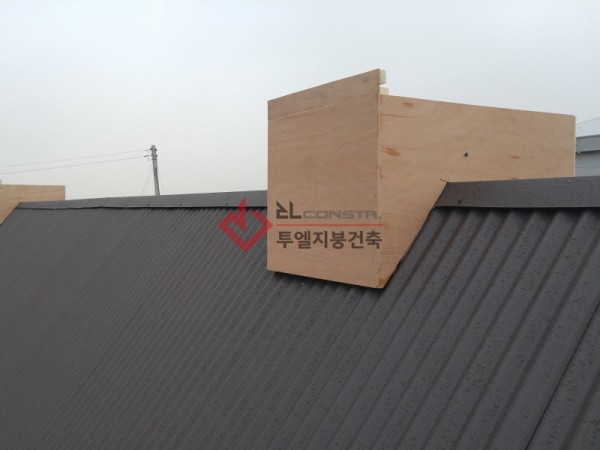

합판을 이용한 목재틀을
박스형태로 선제작하여 설치하였습니다.
박스형태의 목재틀위에 칼라강판을 시공중인 모습입니다.
실리콘까지 깔끔하게 마감합니다.

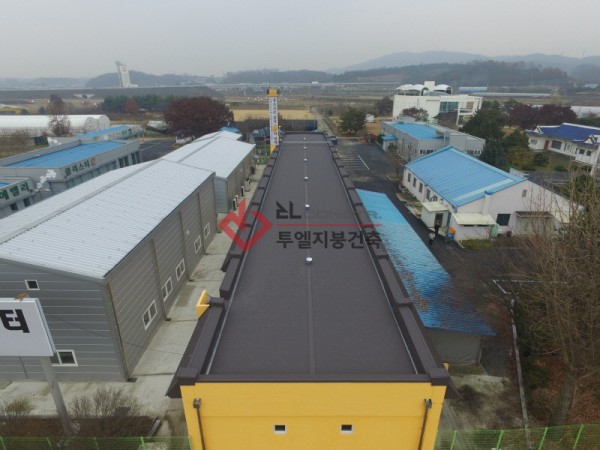

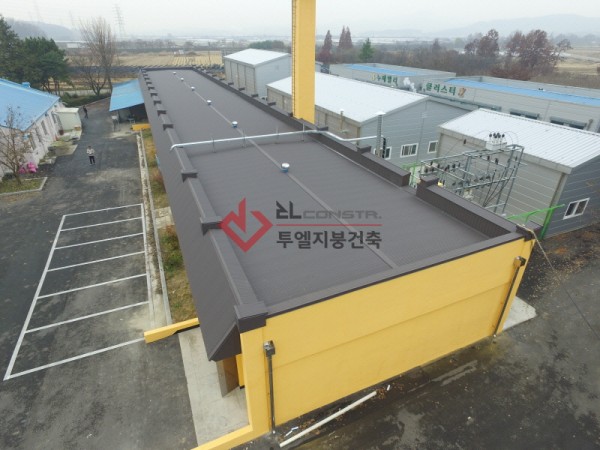

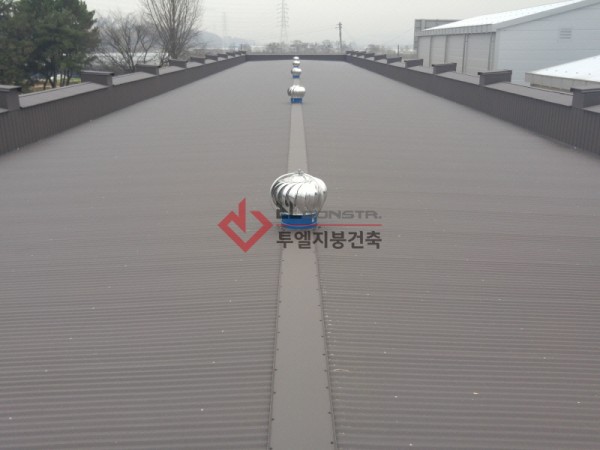

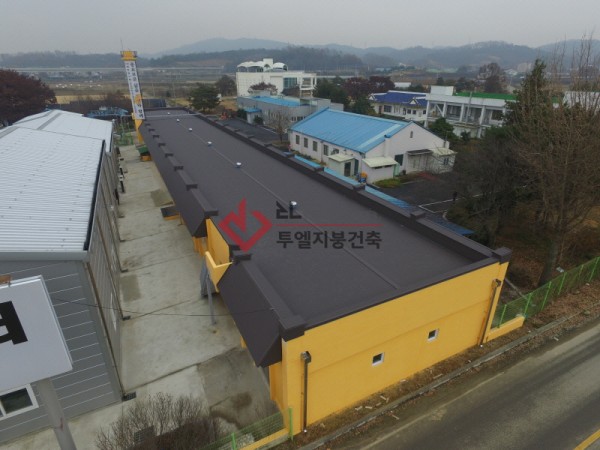

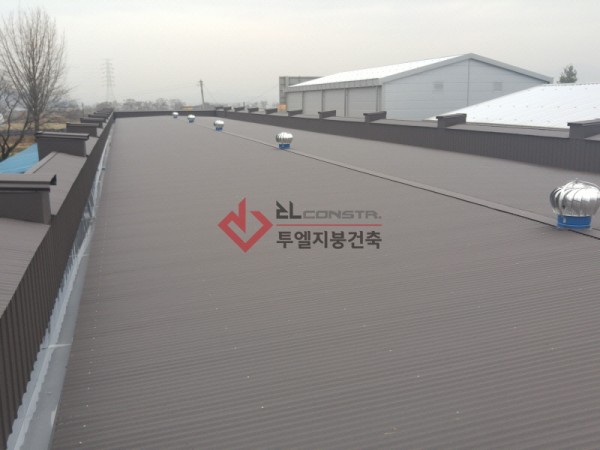

모든 공정이 마무리 된 후 모습입니다.
공사기간은 약 12일정도 소요되었습니다.
큰 규격으로 배수로를 제작하여 시공하였습니다.

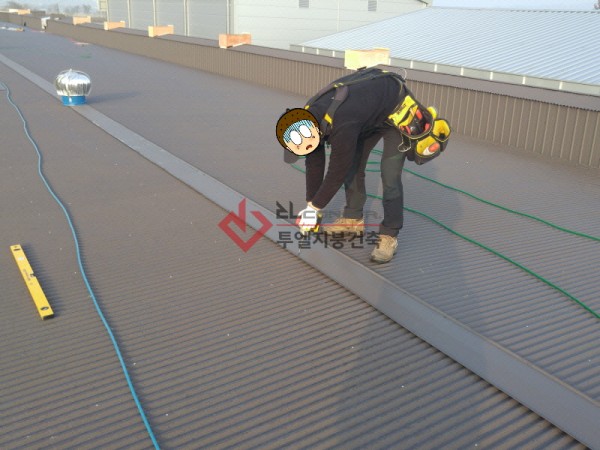

다음은 S골형 바닥 칼라강판이 완성되고

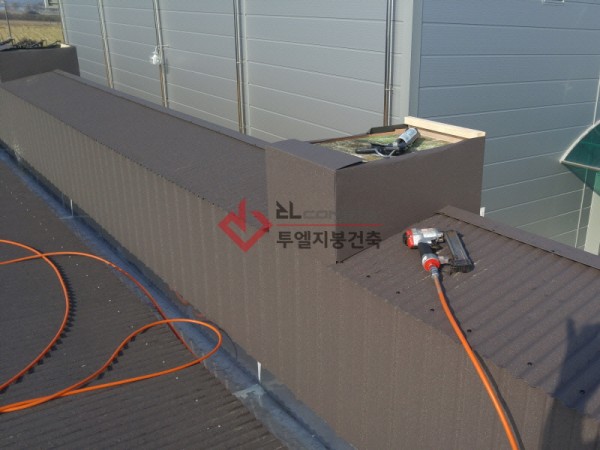

벽체 패러핏(PARAPET)칼라강판을 시공중인 모습입니다.

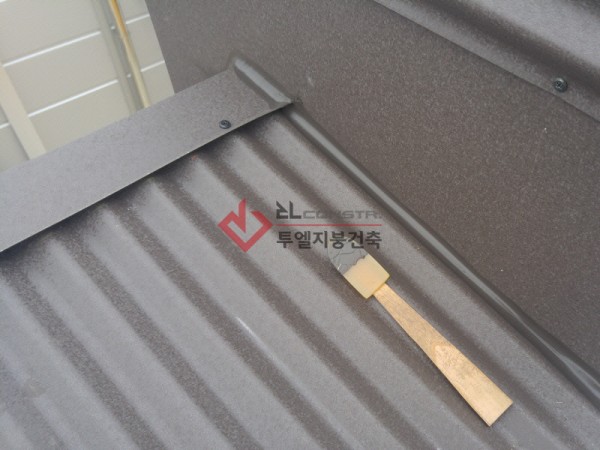

결로방지용 무동력 환기덕트와
용마루 절곡재를 시공중인모습입니다.
다음은 옥상 위 돌출기둥을 마감하는 작업입니다.
합판을 이용한 목재틀을
박스형태로 선제작하여 설치하였습니다.
박스형태의 목재틀위에 칼라강판을 시공중인 모습입니다.
실리콘까지 깔끔하게 마감합니다.
모든 공정이 마무리 된 후 모습입니다.
공사기간은 약 12일정도 소요되었습니다.
