NO.259 - 옥상 바닥형 및 징크 시공사례 - 단독 건물
관련링크
본문
*위 사진은 썸네일용 사진입니다.
본 시공사례는
서울시 서초구에 위치한 단독 교회 건물입니다.
서울시 서초구에 위치한 단독 교회 건물입니다.
공사 범위는 슬라브옥상 및 지붕(346m2 면적)과
외벽 상단부 돌출이음판(징크)(252m2 면적)입니다.
외벽 상단부 돌출이음판(징크)(252m2 면적)입니다.
먼저 공사 전 실측 사진입니다.

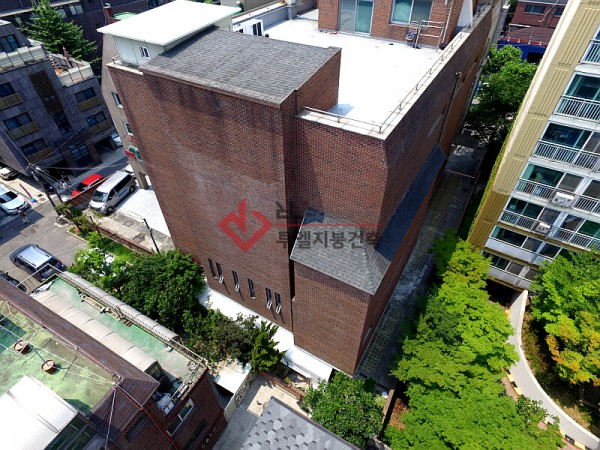

건물 배면을 촬영한 모습입니다.
외벽 난간 상부에서 누수가 진행되어 외벽 곳곳이
물흐른 자국으로 오염되고 백화현상이 발생하였습니다.
물흐른 자국으로 오염되고 백화현상이 발생하였습니다.

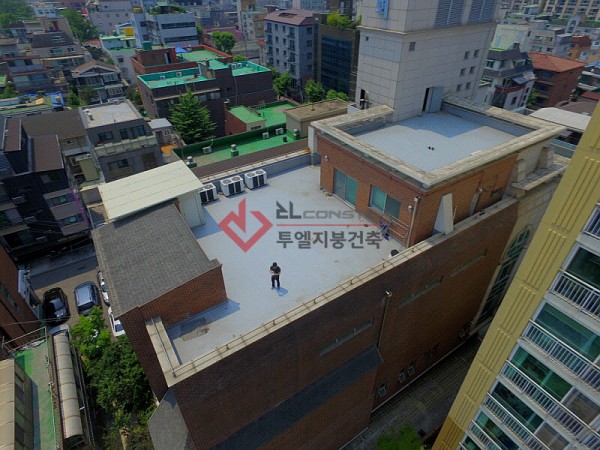

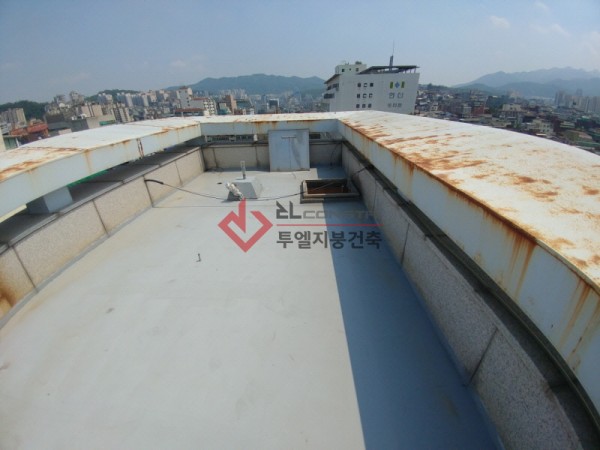

슬라브(SLAB)옥상 3개소 중
십자가 첨탑이 있는 최상층 옥상입니다.
십자가 첨탑이 있는 최상층 옥상입니다.
옥상 바닥은 비교적 양호하지만
테두리 난간 상부 금속부분이 녹이슬어있습니다.
테두리 난간 상부 금속부분이 녹이슬어있습니다.

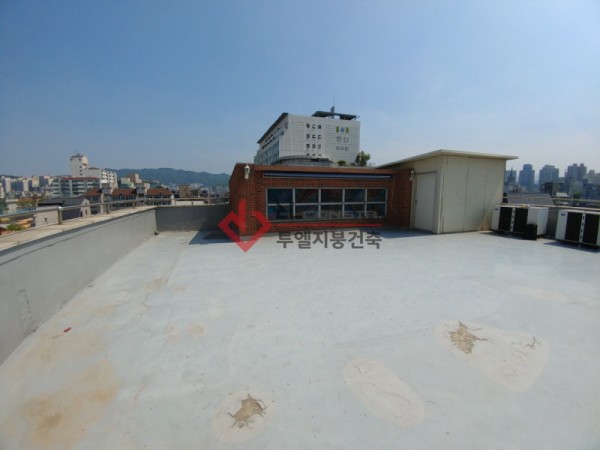

슬라브 옥상 중 아래층입니다.
기존 우레탄 방수 도막이
곳곳에 벗겨져 있는것을 볼 수 있습니다.
곳곳에 벗겨져 있는것을 볼 수 있습니다.

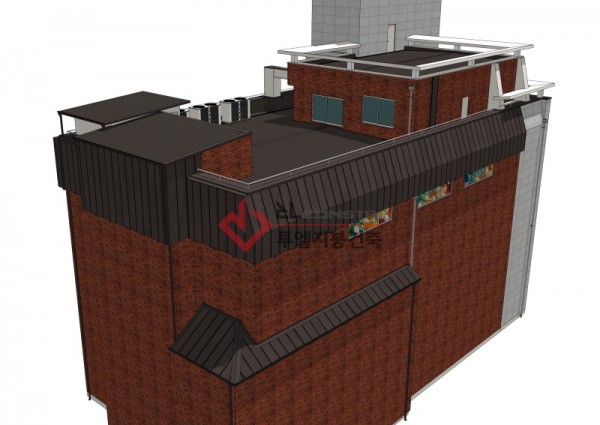

다음 이미지는 공사 전 현장을 실측하여
3D도면을 작도한 모습입니다.
3D도면을 작도한 모습입니다.

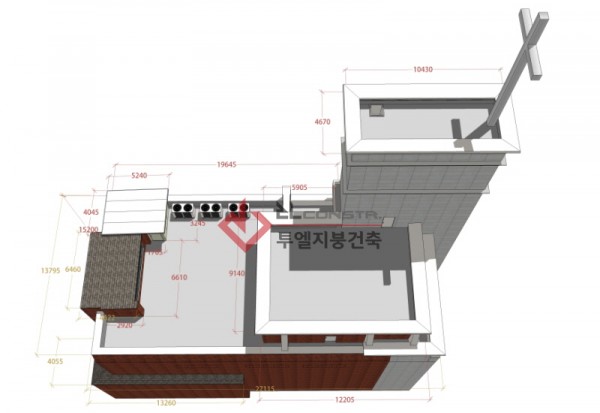

공사 전 소비자와의 원할한 의사소통을 위한
조감도 및 정확한 자재 산출을 위한 실측도입니다.
조감도 및 정확한 자재 산출을 위한 실측도입니다.

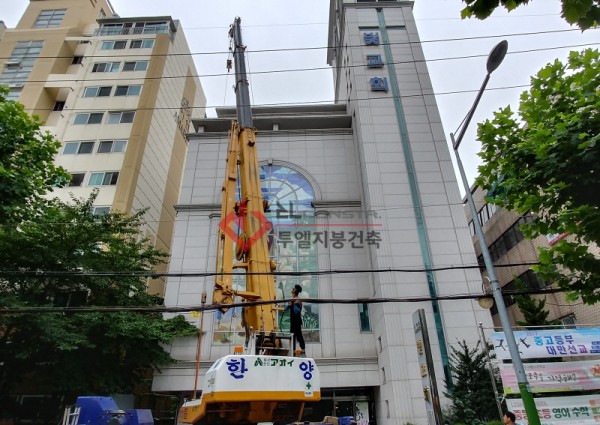

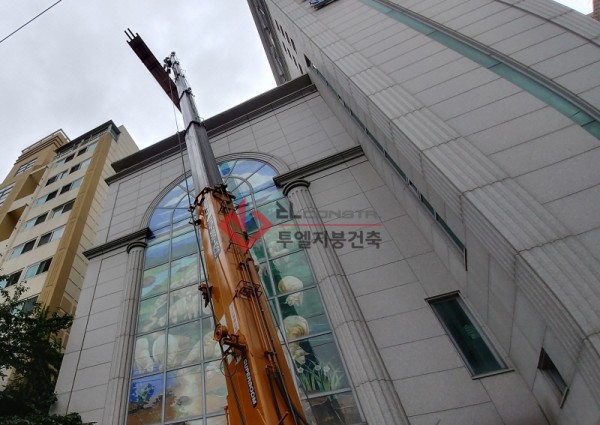

공사를 착공하는 날입니다.
크레인 장비를 이용하여 골조공사에
사용 될 철재를 인양하는 모습입니다.
사용 될 철재를 인양하는 모습입니다.

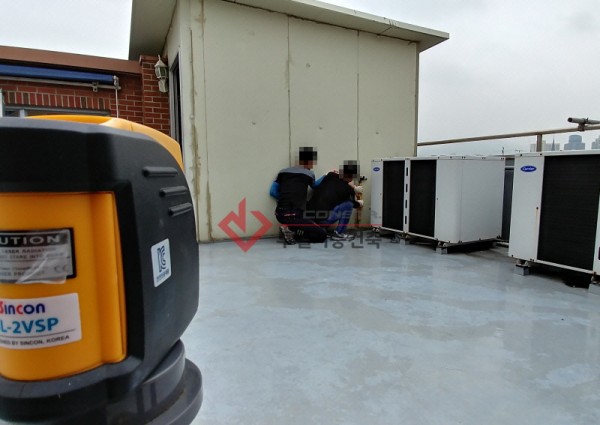

먼저 가장 기초공종이자 가장 중요한 레벨체크입니다.
전자레벨기와 수광기를 이용하여
건물 전체의 레벨을 면밀히 확인하고 표기합니다.

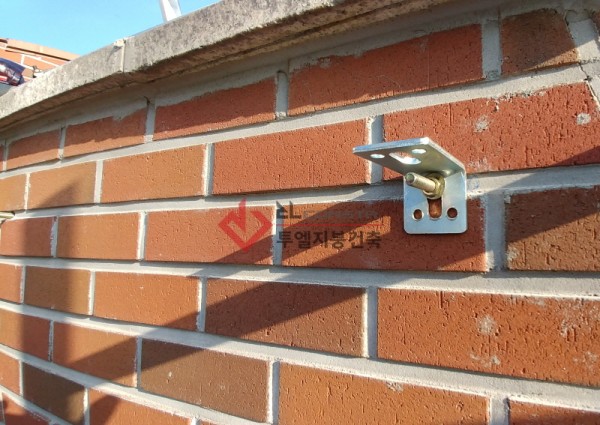

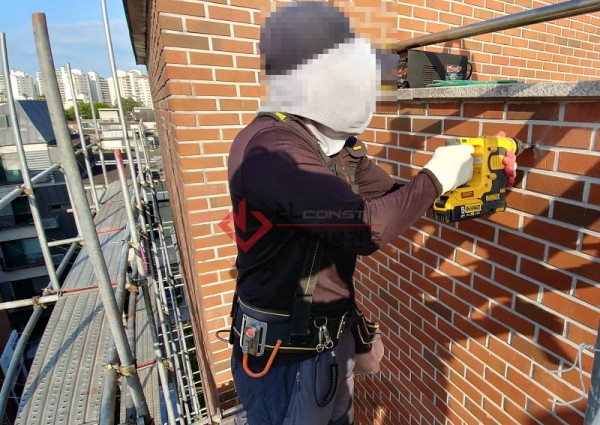

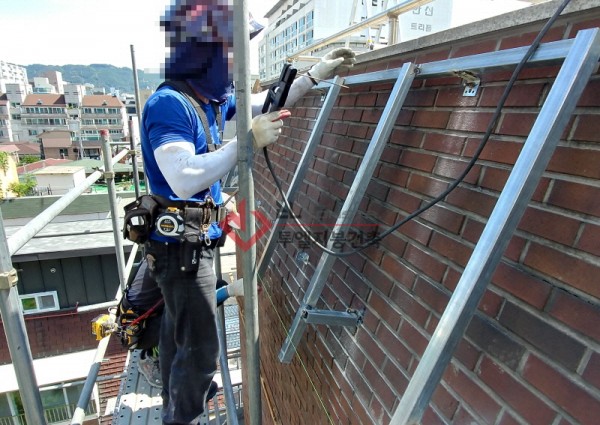

다음은 외벽 철재틀을 든든하게 고정시키기위한
앵커(ANCHOR)를 심는 작업입니다.
앵커와 함께 고정된 화스너(FASTENER)위에
아연각파이프 철재틀을 설치합니다.
철재틀 부재의 간격은 약 @600mm이며,
합판 하지틀의 일반적인 간격입니다.
건물 전체의 레벨을 면밀히 확인하고 표기합니다.
다음은 외벽 철재틀을 든든하게 고정시키기위한
앵커(ANCHOR)를 심는 작업입니다.
앵커와 함께 고정된 화스너(FASTENER)위에
아연각파이프 철재틀을 설치합니다.
철재틀 부재의 간격은 약 @600mm이며,
합판 하지틀의 일반적인 간격입니다.

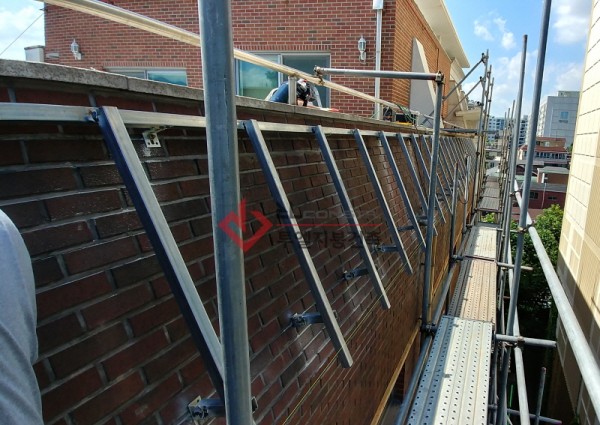

외벽 돌출이음판 부착을 위한 철재틀이 완성된 모습입니다.

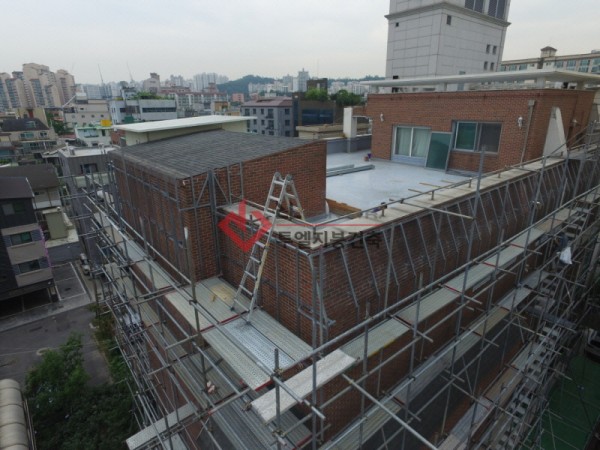

본 현장은 스카이등의 장비 투입이 어려워
2줄 비계 파이프 및 안전발판을 설치하였습니다.

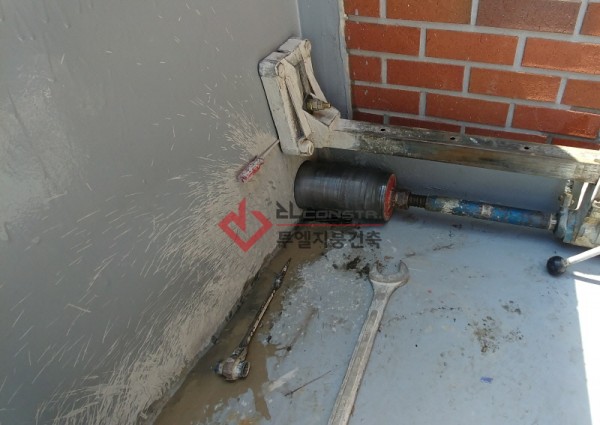

외벽 철재틀 작업과 동시에 내부 옥상에서는
코어드릴을 이용하여 벽을 천공하는 모습입니다.
코어드릴을 이용하여 벽을 천공하는 모습입니다.

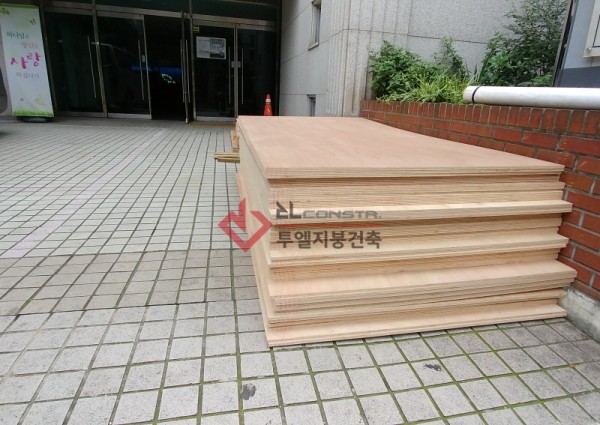

외벽 철재틀에 부착 될 합판입니다.
두께11.5T의 국내산 정품 내수합판입니다.

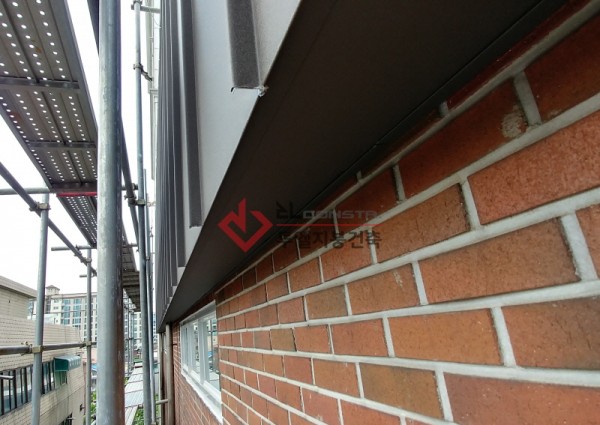

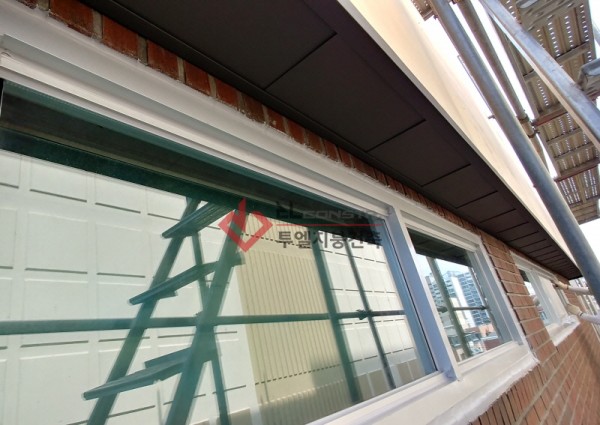

돌출된 외벽하부 천정면에 징크시공을 한 모습입니다.
외벽이나 지붕의 돌출이음과는 달리 천정은
평이음으로 시공하는것이 일반적입니다.
평이음으로 시공하는것이 일반적입니다.

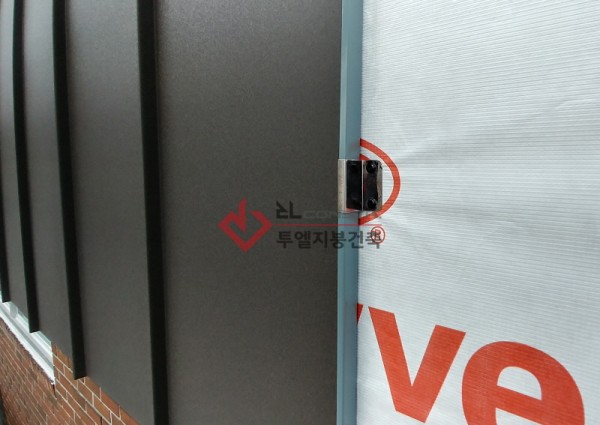

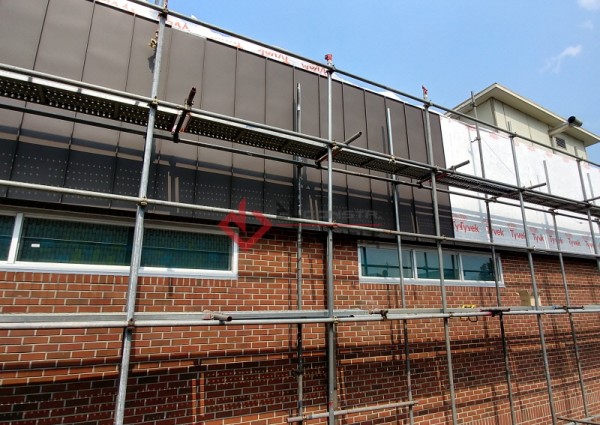

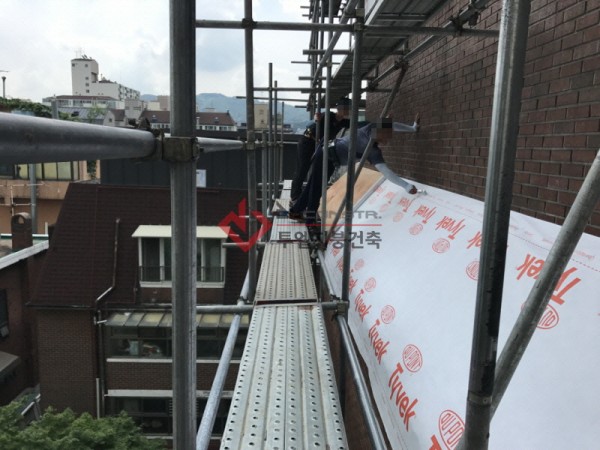

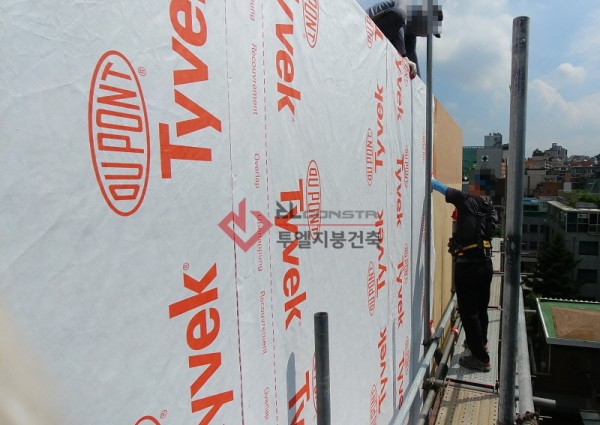

외벽 합판 시공 후 투습방수지(듀퐁사의 타이벡)을
취부하는 모습입니다.
취부하는 모습입니다.
돌출이음판 시공 전 합판위에 취부하여
결로로 인한 자재 손상을 방지합니다.
결로로 인한 자재 손상을 방지합니다.

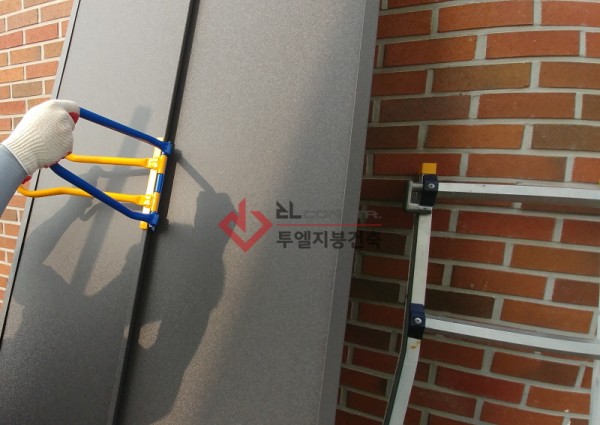

외벽 돌출이음판을 시공중인 모습입니다.
돌출이음판의 색상은 링클브라운이며,
강판의 두께는 THK.0.5mm입니다.
스테인레스 클립으로 단단히 고정해주면서
돌출집게로 거멀접기를 하여 시공해나가는 모습입니다.

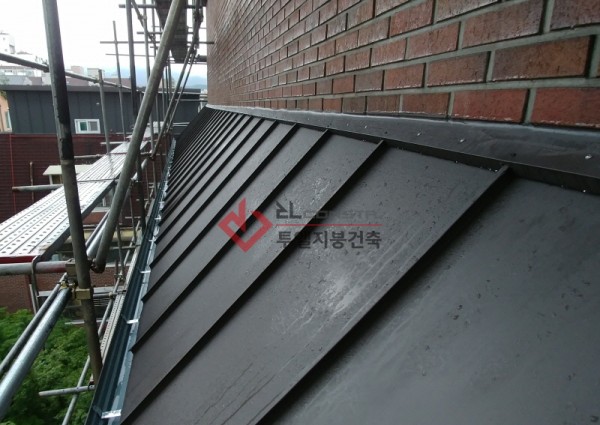

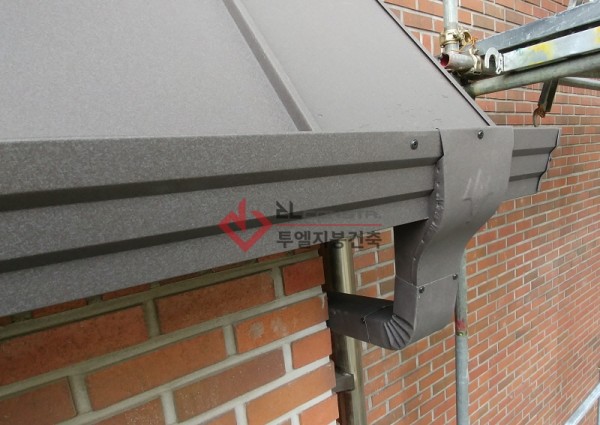

건물 배면 가작지붕의 돌출이음판과 물받이,
유도모음통 및 선홈통등이 시공 된 모습입니다.
가작지붕 돌출이음판 및 실리콘 코킹까지
마무리 된 모습입니다.
다음은 외벽 징크공사가 모두 마무리되고
옥상 바닥공사를 위한 자재를 인양중입니다.
아연도 경량철재틀을 이용한
옥상 바닥식 철재틀 설치 모습입니다.
강판의 두께는 THK.0.5mm입니다.
스테인레스 클립으로 단단히 고정해주면서
돌출집게로 거멀접기를 하여 시공해나가는 모습입니다.
건물 배면 가작지붕의 돌출이음판과 물받이,
유도모음통 및 선홈통등이 시공 된 모습입니다.
가작지붕 돌출이음판 및 실리콘 코킹까지
마무리 된 모습입니다.
다음은 외벽 징크공사가 모두 마무리되고
옥상 바닥공사를 위한 자재를 인양중입니다.

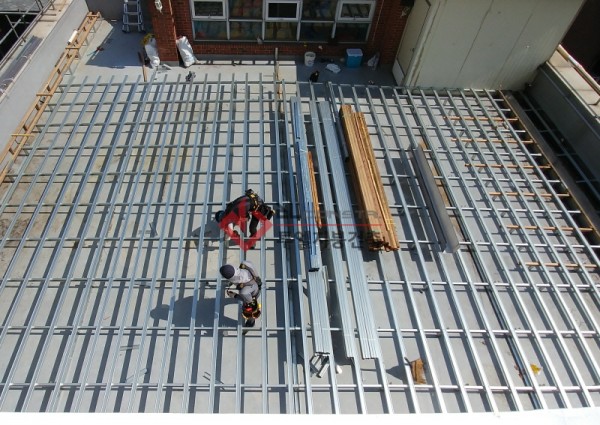

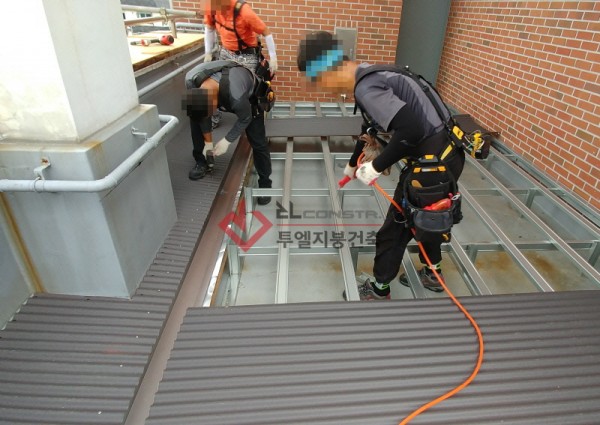

아연도 경량철재틀을 이용한
옥상 바닥식 철재틀 설치 모습입니다.

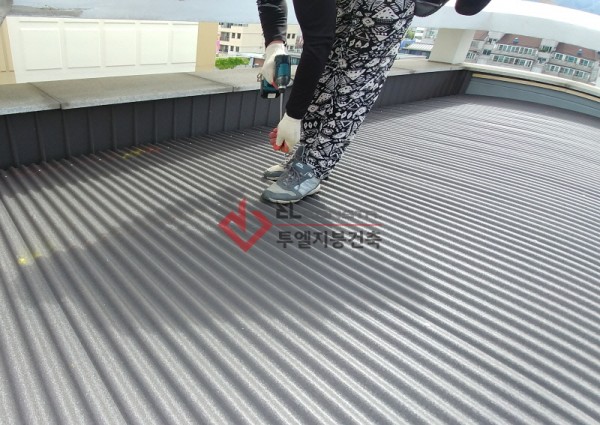

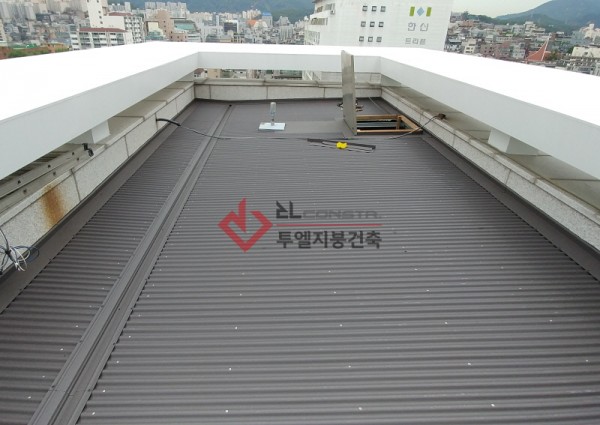

바닥 철재틀 작업 후에
S골 칼라강판을 시공중인 모습입니다.
S골 칼라강판을 시공중인 모습입니다.

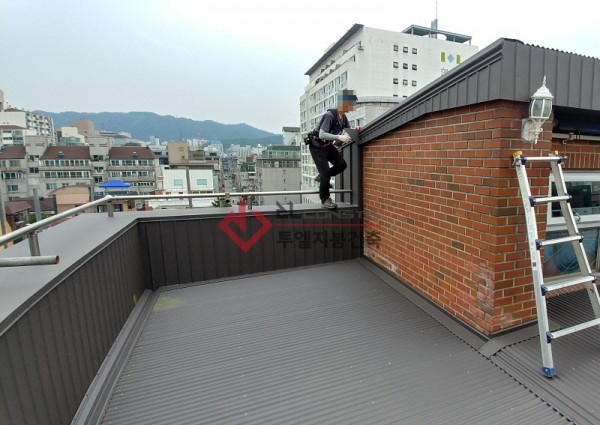

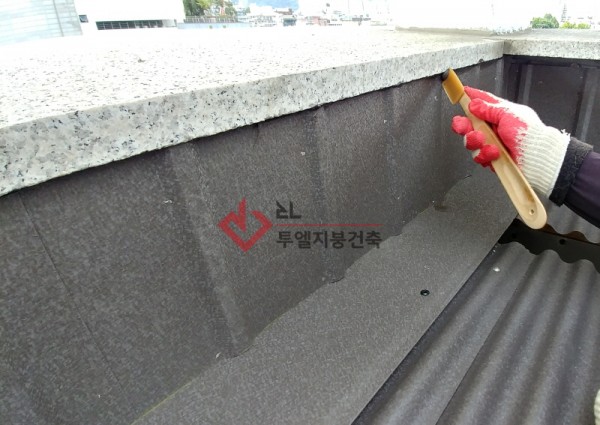

기존 난간 두겁석과 만나는 부위의 코킹작업입니다.
보이지 않는곳까지 꼼꼼하게 시공하였습니다.
마지막으로 난간 상부 두겁후레슁을 마감하였고,
옥상 위 지붕 2개소 시공과
박공 후레슁을 마감하는 모습입니다.
박공 후레슁을 마감하는 모습입니다.

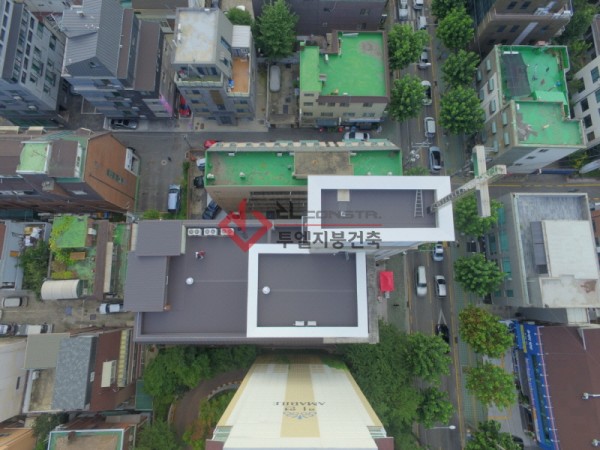

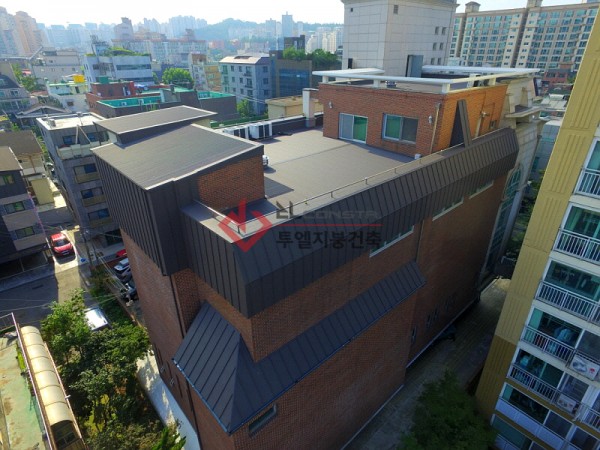

외벽 돌출이음판(징크)와 중간층 가작지붕,
옥상 바닥 S골 시공등 모든 부위의 공사가 마감되었습니다.
옥상 바닥 S골 시공등 모든 부위의 공사가 마감되었습니다.
공사기간은 약 20일이상 소요되었습니다.

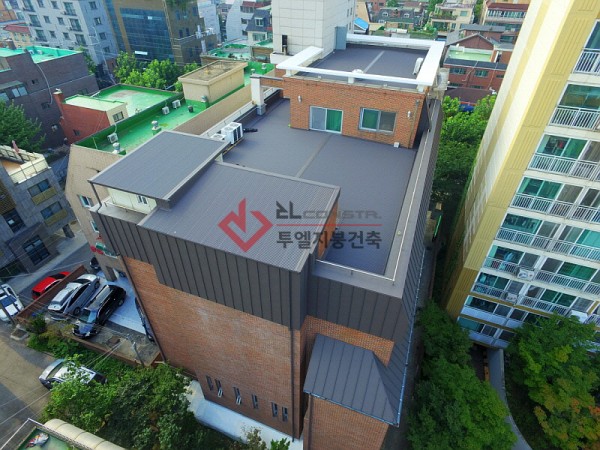

위에 첨부한 3D도면과 거의 일치한 완공 모습입니다.

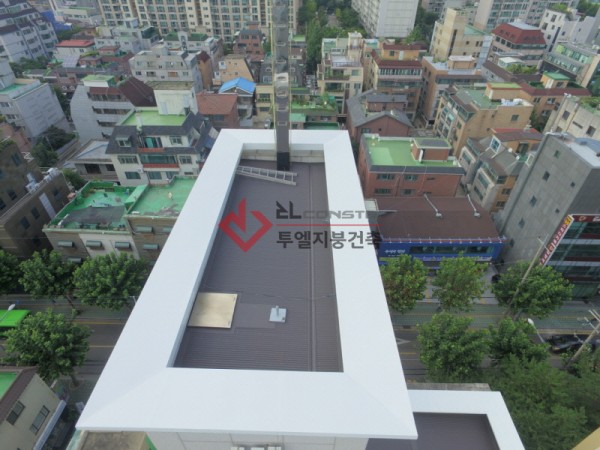

최상층 옥상 모습입니다.

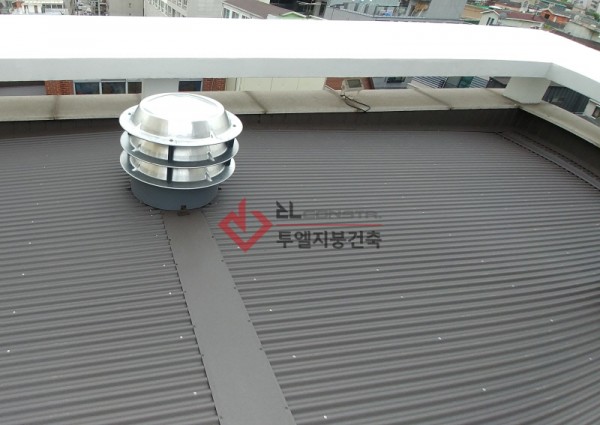

면적이 적은 최상층을 제외한 옥상 2개소는
결로 방지등을 고려하여 베르누이식 자연흡출기를
설치하였습니다.

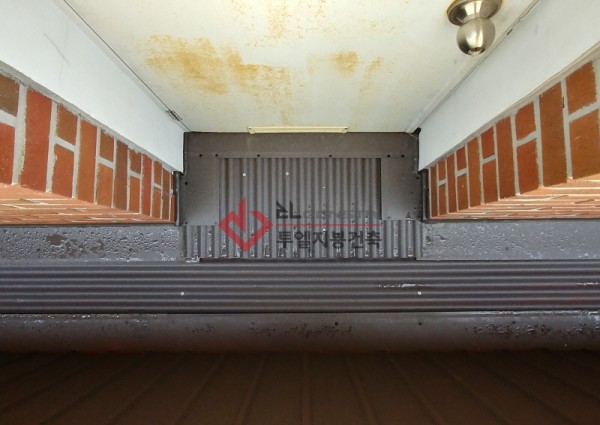

옥상 통로 및 비상문 앞 부분 마감 후의 모습입니다.
위에 첨부한 3D도면과 거의 일치한 완공 모습입니다.
최상층 옥상 모습입니다.
면적이 적은 최상층을 제외한 옥상 2개소는
결로 방지등을 고려하여 베르누이식 자연흡출기를
설치하였습니다.
옥상 통로 및 비상문 앞 부분 마감 후의 모습입니다.

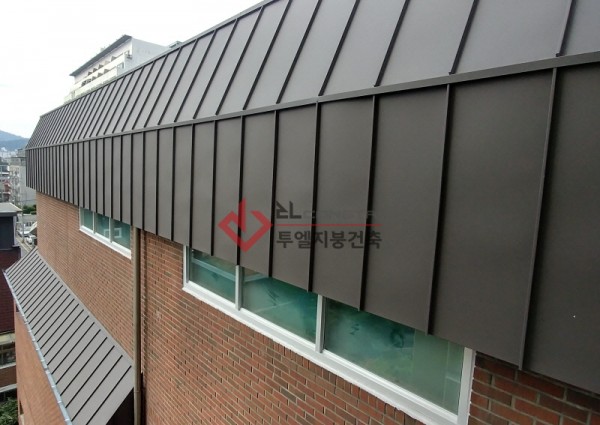

측면 외벽 상단부 돌출이음판 시공이 완료된 모습입니다.
