NO.273 - 옥상 바닥형 시공사례 - 영월문화예술회관

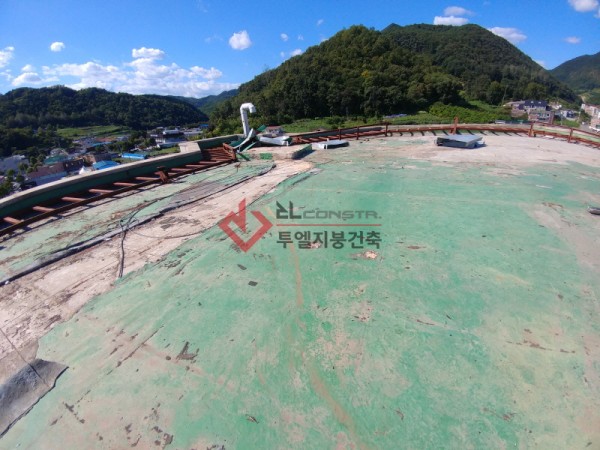

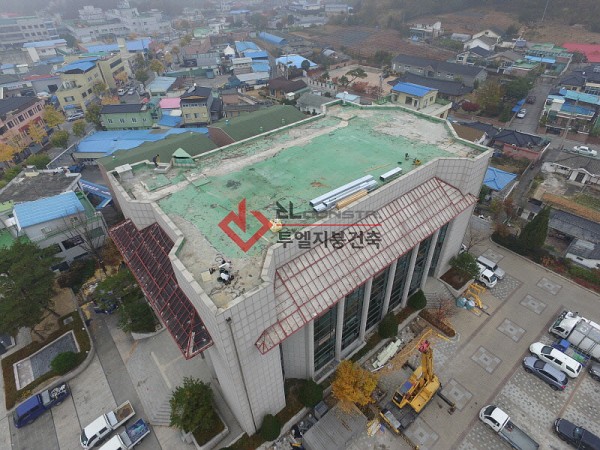

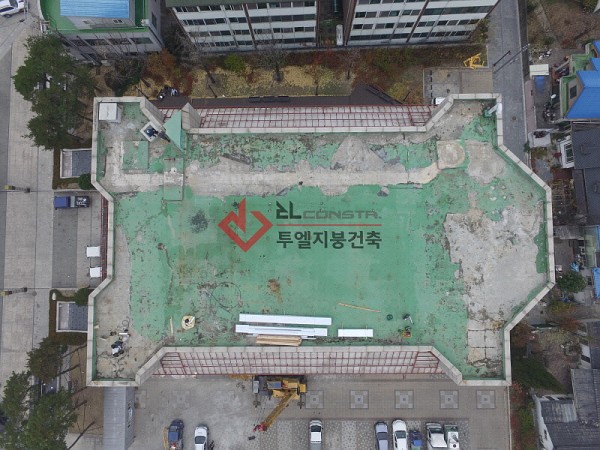

우레탄방수 도막이 심하게 상하고 벗겨진 상태입니다.

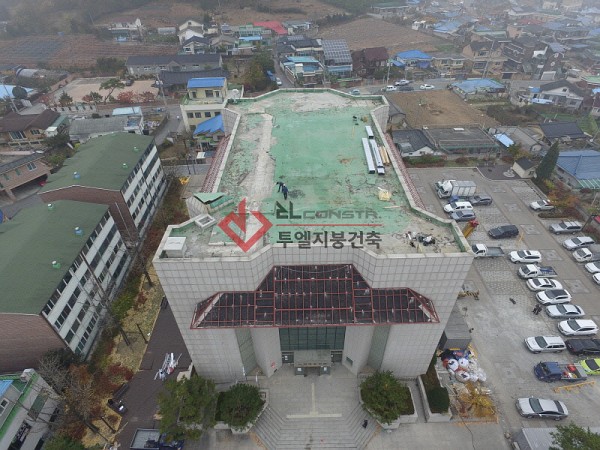

착공 첫날입니다.

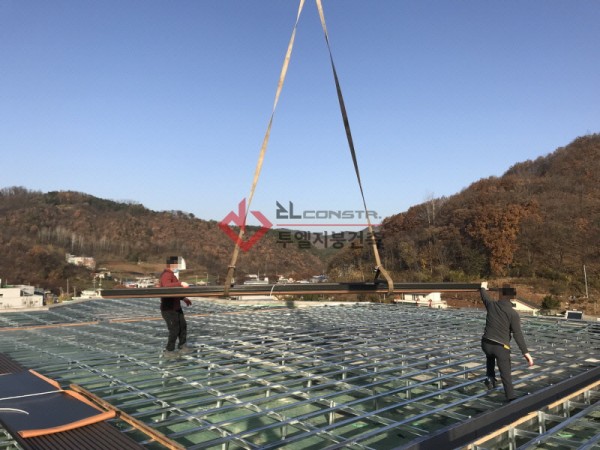

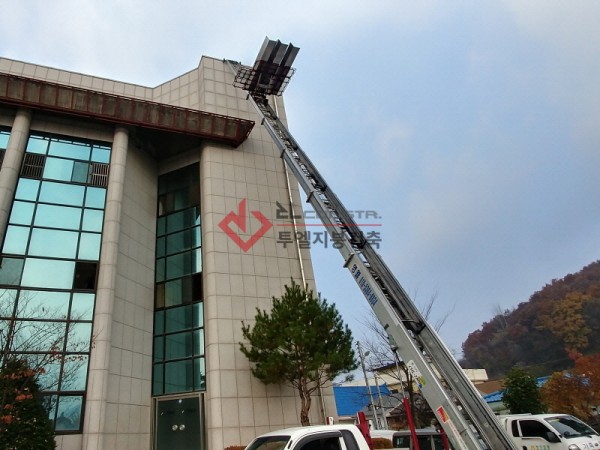

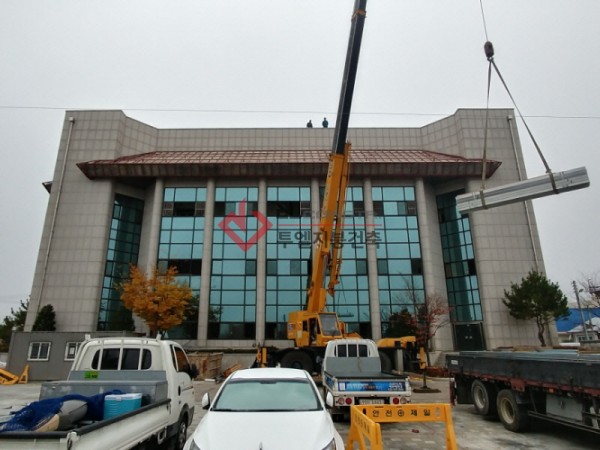

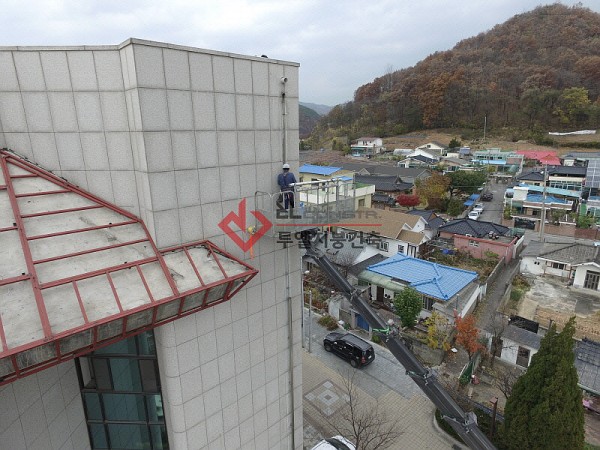

골조 공사에 필요한 자재를 옥상위로 인양하는 모습입니다.







본 현장의 골조(틀) 자재는 아연경량스틸로서
감리사와 건축설계사의 설계서(도면)에 지정되어 있으며,

이미 투엘건축에서는 아연경량스틸을 사용한
골조시공의 선두자로서 수많은 경험과

검증된 기술을 보유하고 있습니다.

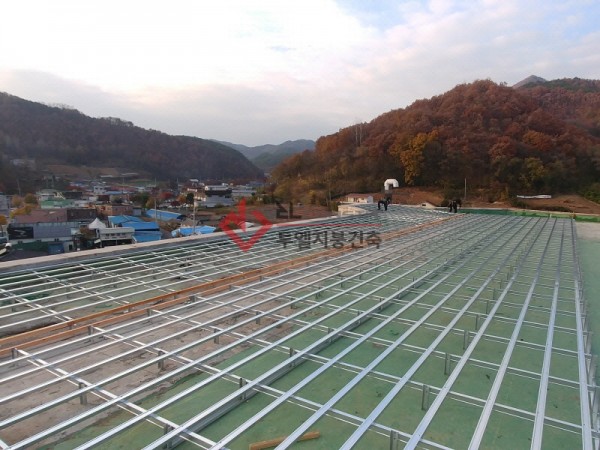

자재가 인양된 후에는 베이스라인과
멍에틀 및 동바리 부재를 시공하는 모습입니다.




멍에틀 간격은 800mm, 장선틀 간격은 350mm~400mm로
촘촘하게 작업을 합니다.

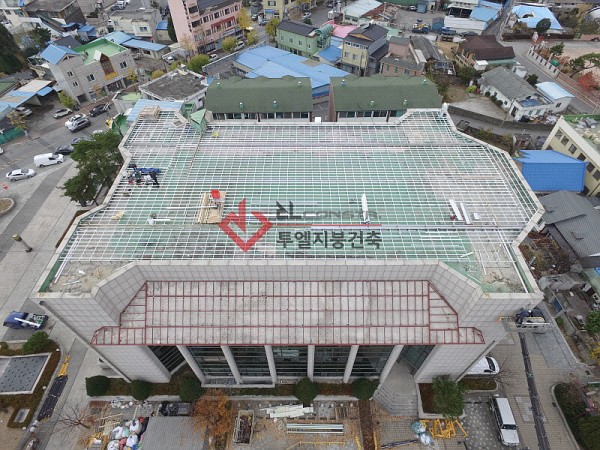

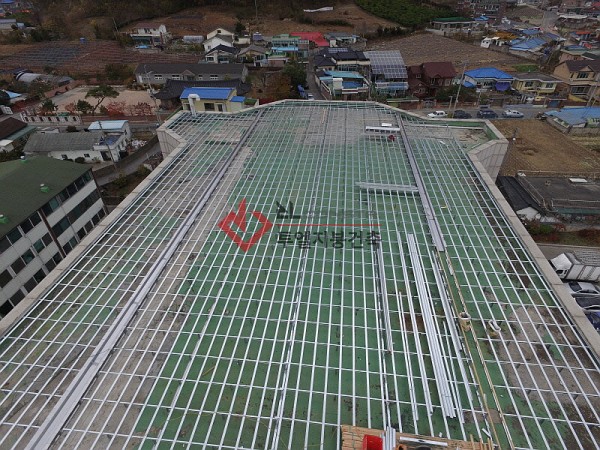

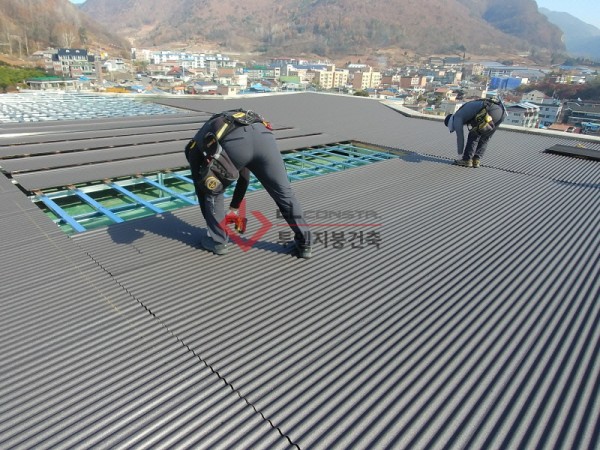

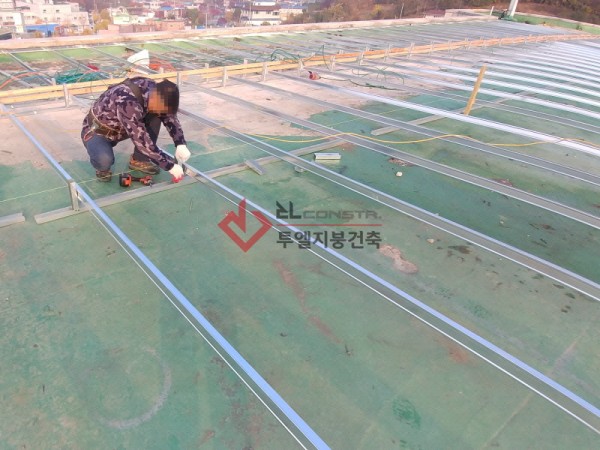

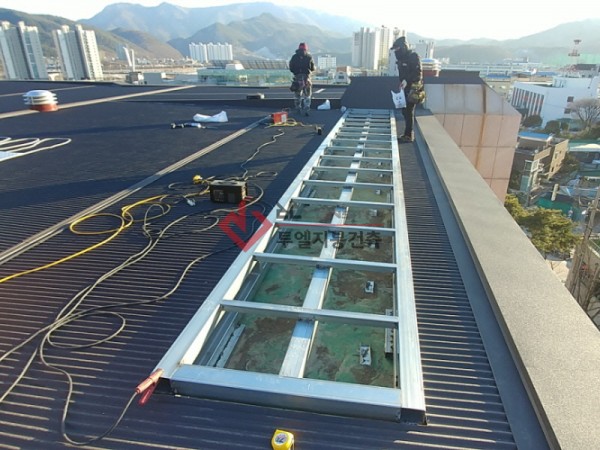

경량스틸을 사용한 골조작업이
약 80%이상 진행된 모습입니다.

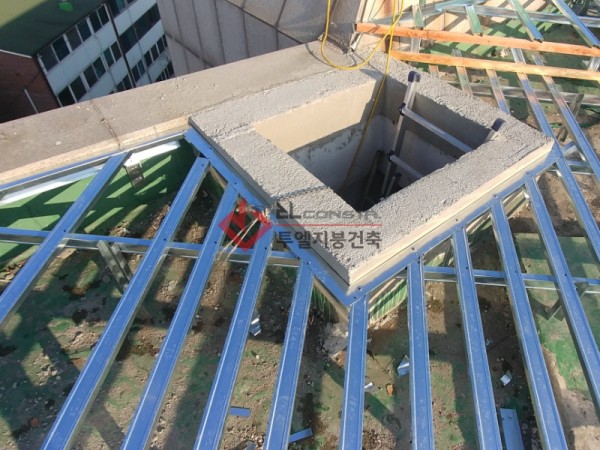

개구부 주변에는 사용빈도를 고려하여
장선부재를 더욱 촘촘히 하였습니다.

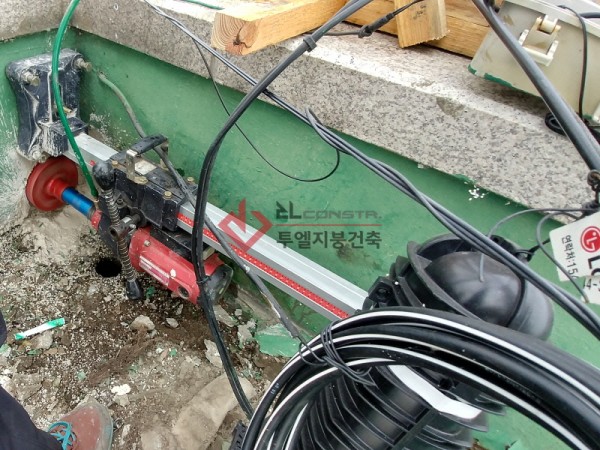

기존구멍은 100mm였으나 설계에 따라
150mm로 배수구멍을 확대하였습니다.

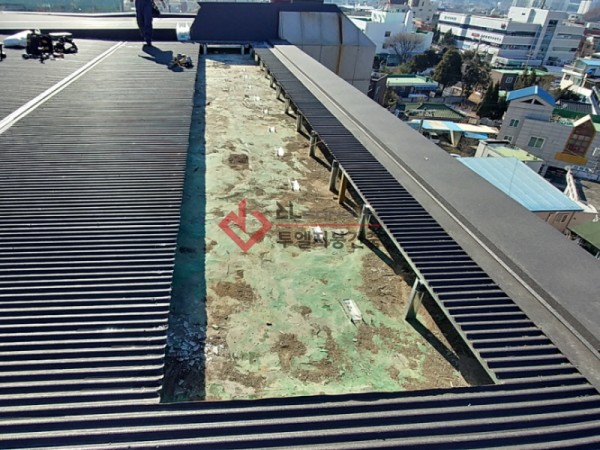

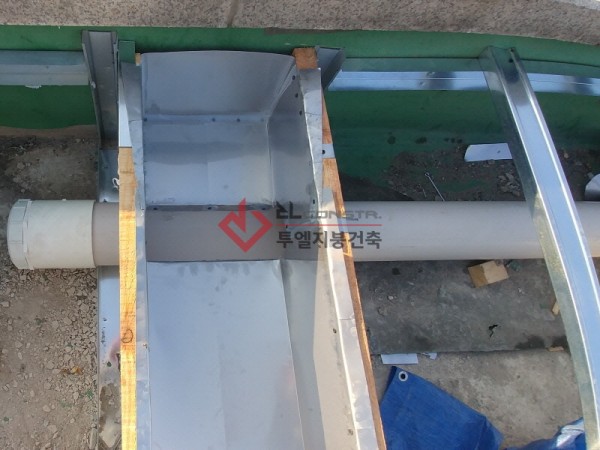

다음은 바닥식 공법의 핵심공종인
중앙 배수로(TRENCH)작업입니다.

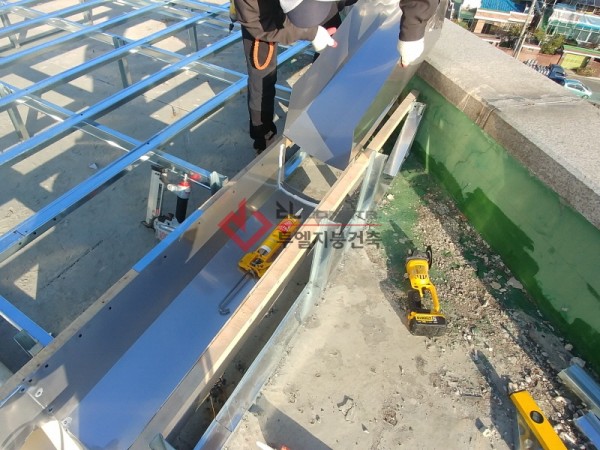

스테인레스(STS 304)배수로와 조인트 실링작업은
언제난 신중히, 철저히 작업합니다.







외부 선홈통은 Ø150mm스테인레스(304)입니다.

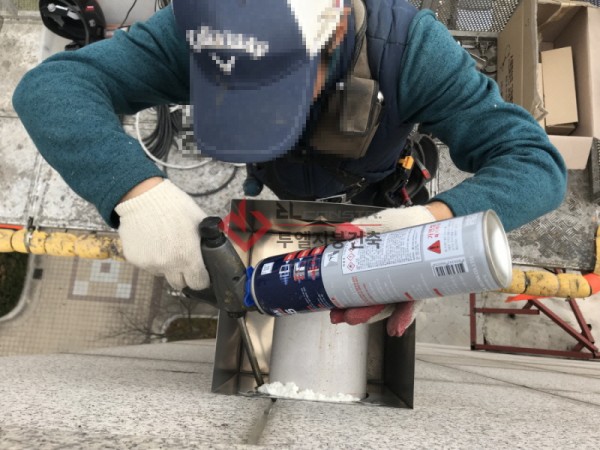

내부 구멍을 통하여 돌출된 배수관 주변에
단열재를 충진하여 고정을 확실히 합니다.



선홈통 작업과 함께 내부 골조작업 또한 마무리합니다.

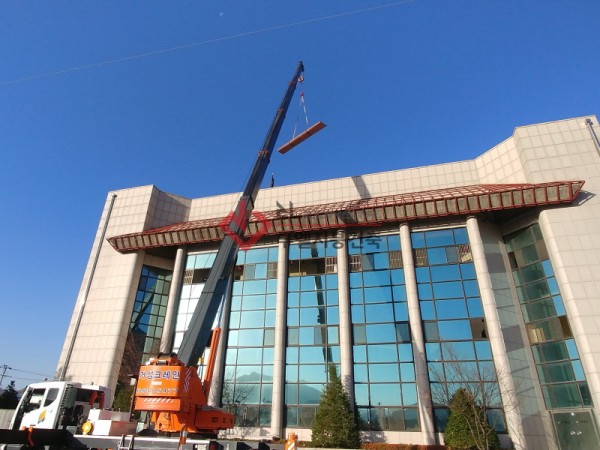

크레인은 25t급입니다.







칼라강판은 포스코사의 정품칼라강판입니다.







마감절곡재를 시공 전 발포단열재를 시공하는 모습입니다.







급격히 단축시키는 원인이 됩니다.

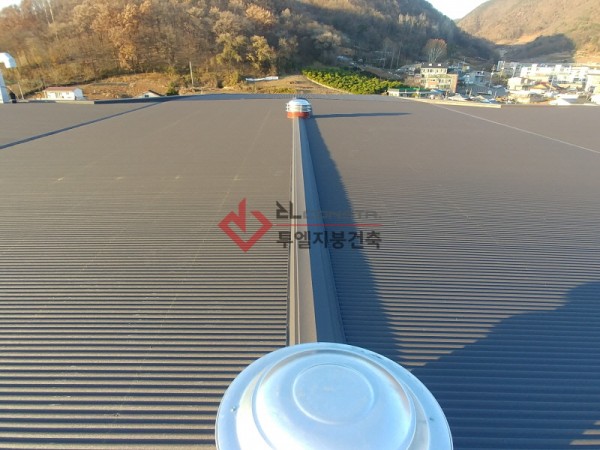

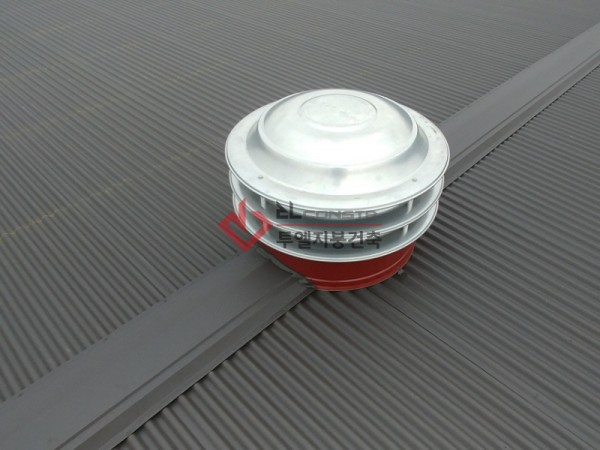

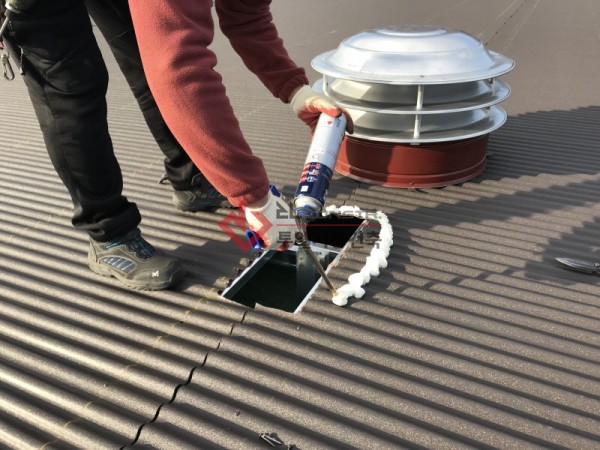

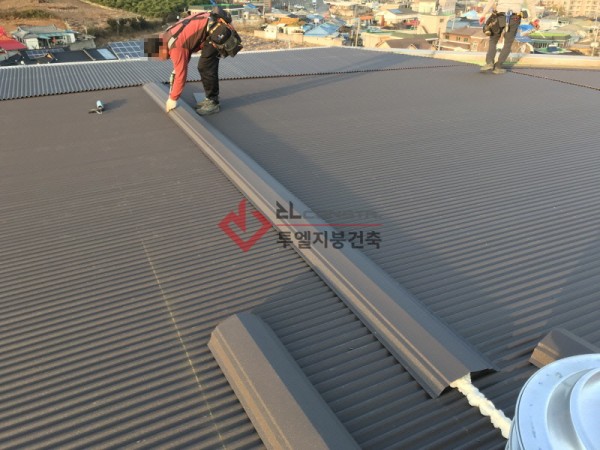

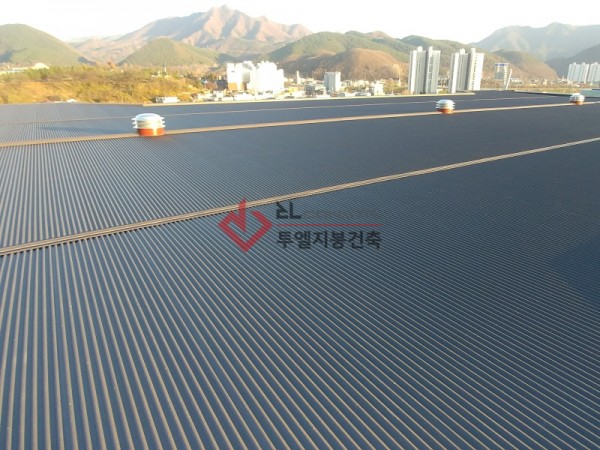

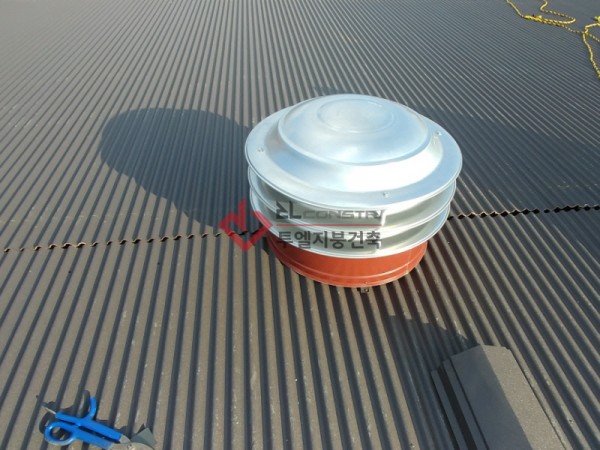

흡출기 설치 후 용마루절곡재 시공입니다.

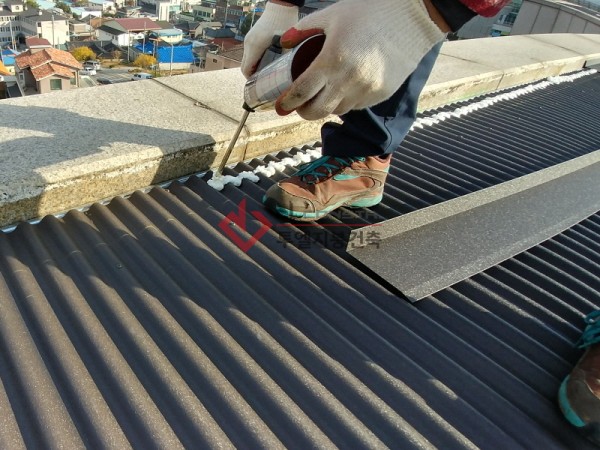

흡출기 주변 실리콘 코킹까지 완료 된 모습입니다.

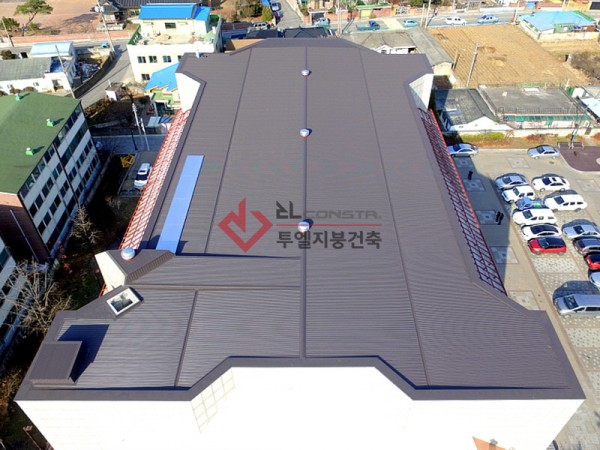

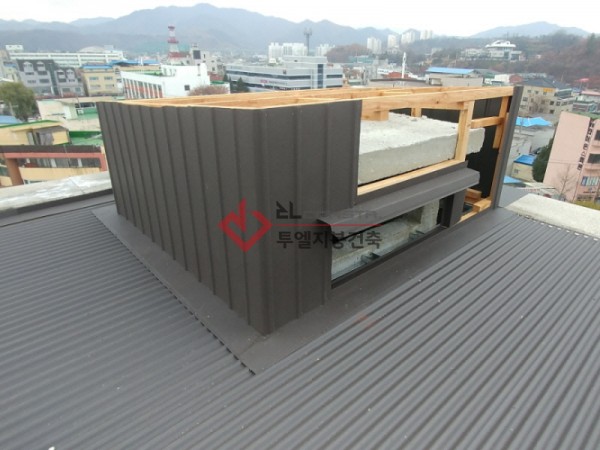

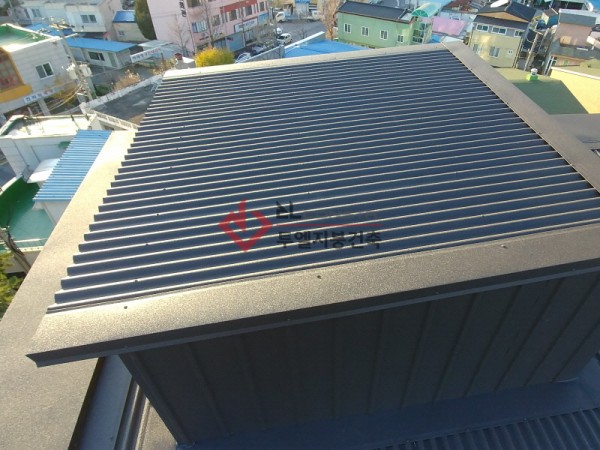

환기 역할을 하는 삼각형 돌출 구조물과
배관실 역할을 하는 사각 돌출 구조물이 있습니다.

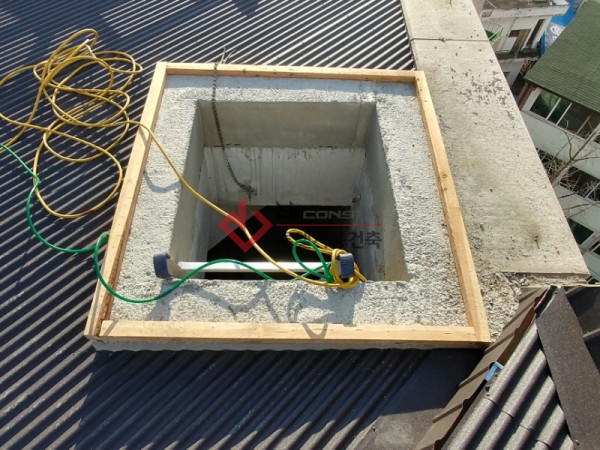

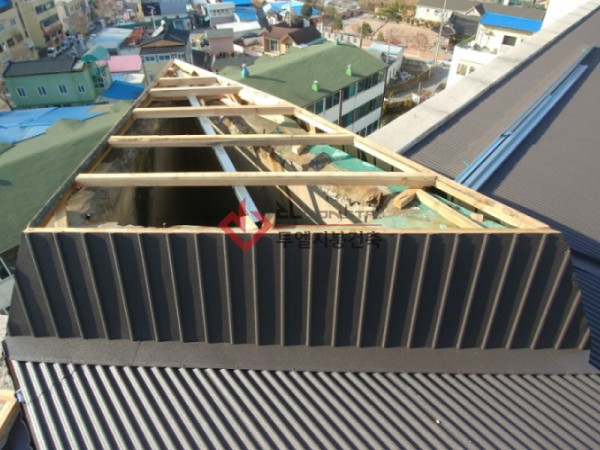

담당자분과 협의 된 개구부 마감 또한 진행중입니다.

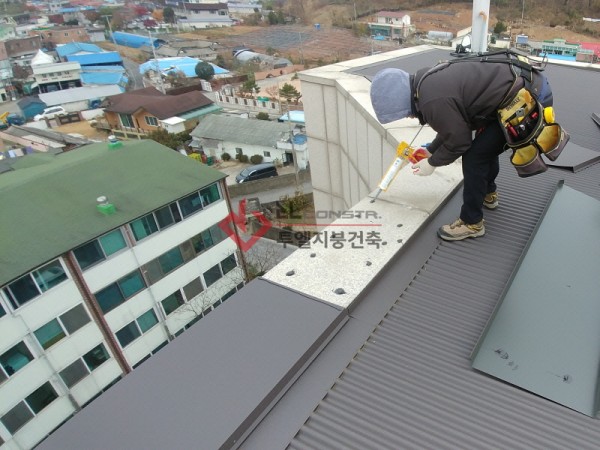

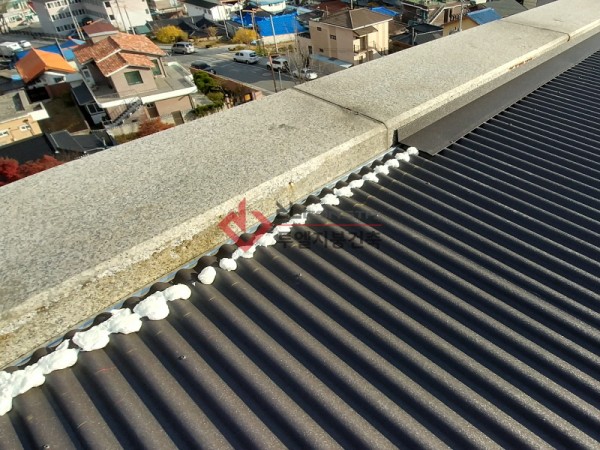

기존 화강석 위의 이물질을 제거한 후
실리콘을 이용하여 부착하는 모습입니다.

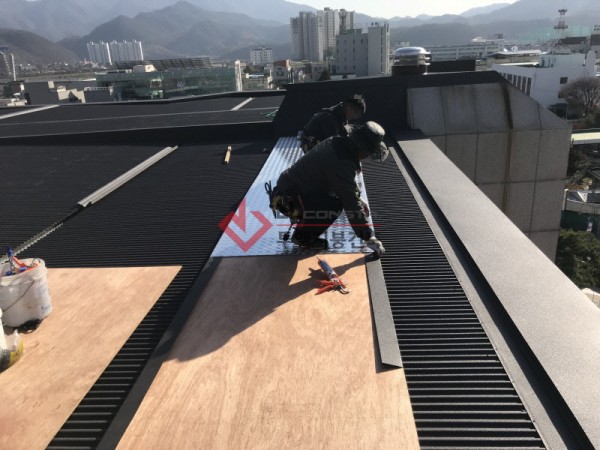

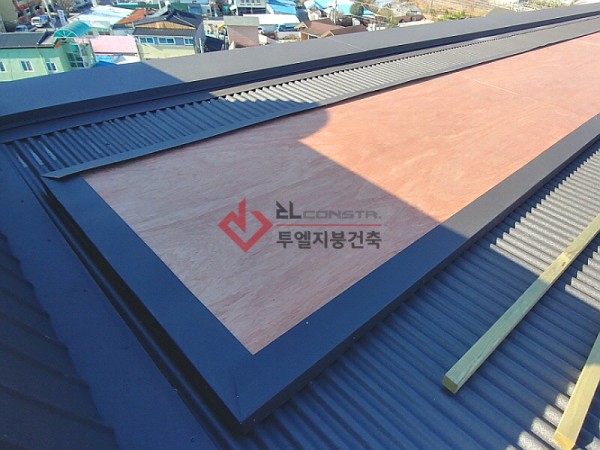

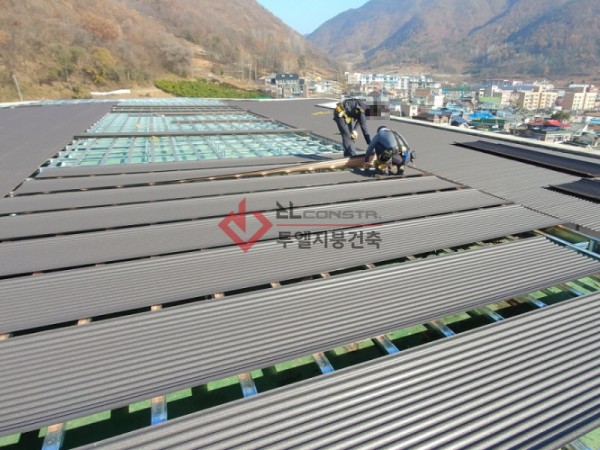

각파이프 틀위에 내수합판 11.5T를 시공하고
칼라강판 마감재를 시공합니다.

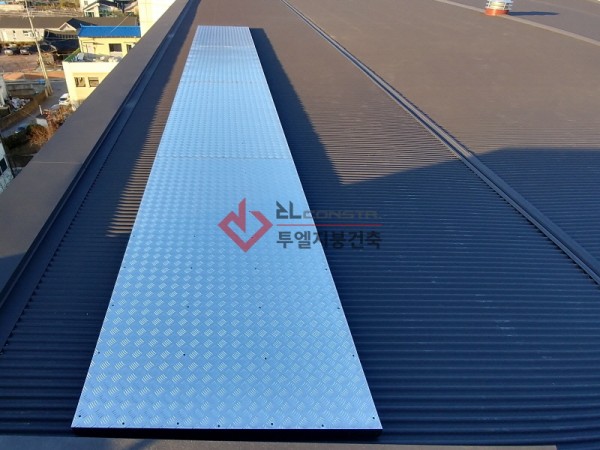

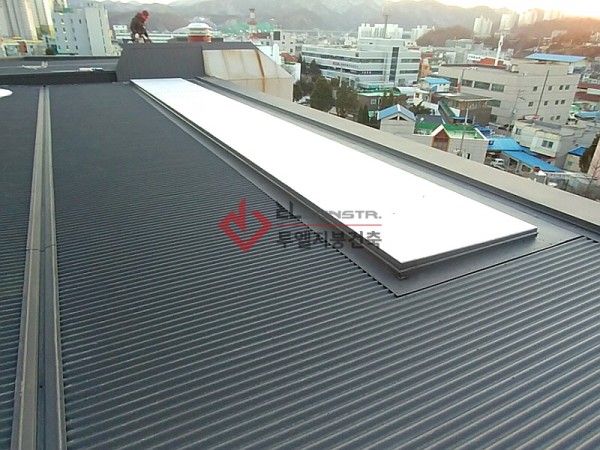

합판 위에는 다시 알루미늄 체크플레이트를 시공합니다.




공사기간은 약 8일정도 소요되었습니다.
